首页  >  产品百科  >  QS61XXR12

QS61XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: 7863520
供应商: 海外现货
标准整包数: 1

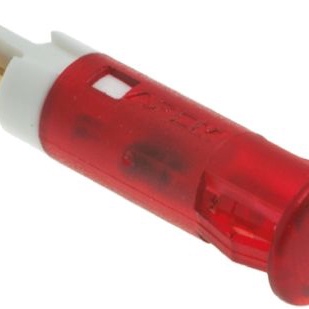

APEM 发光二极管 QS61XXR12

QS61XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators



    产品简介



    QS-Series Snap-in Panel Mount LED Indicators是由APEM公司生产的一款嵌入式面板安装指示灯。这种LED指示灯广泛应用于工业控制、仪器仪表、通信设备等领域,用于显示系统状态或操作模式。这些指示灯具有多种颜色选择,可根据具体需求进行定制。


    技术参数



    - 颜色:红、绿、黄、蓝、橙、白(透明)
    - 标准亮度:
    - 红色:25 mcd(正向电压:2.0 V)
    - 绿色:20 mcd(正向电压:2.2 V)
    - 黄色:20 mcd(正向电压:2.0 V)
    - 蓝色:800 mcd(正向电压:3.3 V)
    - 橙色:30 mcd(正向电压:2.0 V)
    - 白色(透明):1200 mcd(正向电压:3.3 V)
    - 高亮度:
    - 红色:6000 mcd(正向电压:2.2 V)
    - 绿色:1200 mcd(正向电压:3.3 V)
    - 黄色:380 mcd(正向电压:2.0 V)
    - 蓝色:1600 mcd(正向电压:3.3 V)
    - 橙色:4100 mcd(正向电压:2.2 V)
    - 白色(透明):2500 mcd(正向电压:3.3 V)
    - 电压范围:
    - 2VDC - 220VAC
    - 工作电流:
    - 标准:20 mA
    - 高亮度:20 mA(橙色和白色:6 mA和3 mA)
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+100°C
    - 外形尺寸:6mm、8mm、10mm、12mm直径开孔
    - 面板厚度:0.8mm至1.6mm
    - 接线方式:焊锡脚、快接端子、200mm标准长度导线
    - 光学特性:
    - 标准LED:视角30°
    - 高亮度LED:视角45°
    - 认证:UL496认证组件


    产品特点和优势



    1. 易于安装:采用前板插装设计,无需额外固定硬件。
    2. 高可靠性:100,000小时寿命。
    3. 多色选择:提供多种颜色选择,满足不同应用需求。
    4. 宽工作电压范围:支持直流2V至交流220V的工作电压,适应各种供电环境。
    5. 高亮度:对于需要在日光下可视的应用,可选择高亮度LED。
    6. 快速响应:内置LED保证快速响应,适用于实时监控和报警系统。
    7. 兼容性强:可通过快接端子方便地连接到电路板,提高安装效率。


    应用案例和使用建议



    - 工业控制面板:用于显示设备状态,如运行、故障、维护需求等。建议根据应用场合选择适当的电压和亮度等级。
    - 通信设备:用于显示信号强度或通信状态。建议选用高亮度LED以确保在光照较强的环境中也能清晰可见。
    - 仪器仪表:用于指示测量结果或警报状态。建议根据面板厚度选择合适的安装尺寸。

    使用建议:
    - 在安装时确保LED位置正确,避免遮挡或反射影响视觉效果。
    - 根据应用需求选择适当的电压等级,特别是需要高亮度的场合。
    - 使用前检查LED的接线是否正确,确保接线端子与电路板牢固连接。


    兼容性和支持



    - 兼容性:这些LED指示灯支持标准焊接和快接端子连接,适合大部分电路板安装。与大多数标准电压和电流等级兼容。
    - 支持和服务:APEM公司提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询。


    常见问题与解决方案



    - 问题1:如何选择正确的电压等级?
    - 解决方法:根据设备的电源规格和应用场景选择合适的电压等级。例如,24VDC适用于直流供电设备,而220VAC适用于交流供电设备。
    - 问题2:接线端子松动怎么办?
    - 解决方法:重新焊接接线端子,确保与电路板接触良好。也可以使用更粗的导线或加固措施来增强连接稳定性。
    - 问题3:高亮度LED在低电压环境下亮度不足?
    - 解决方法:确认所选电压等级是否符合要求。如果确实需要在低电压环境下使用,建议添加外部电阻以增加亮度。


    总结和推荐



    QS-Series Snap-in Panel Mount LED Indicators凭借其广泛的电压范围、多样的颜色选择、高可靠性以及易于安装的特点,在工业控制和仪器仪表领域具有很高的竞争力。这些LED指示灯在实际应用中表现出色,能够满足不同环境下的需求。推荐在各类控制面板、仪器仪表和通信设备中使用,以提升系统的可视化性能和操作效率。

QS61XXR12参数

参数
测试电流 -
显示颜色 红色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
长*宽*高 7.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS61XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS61XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS61XXR12 QS61XXR12数据手册

QS61XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
