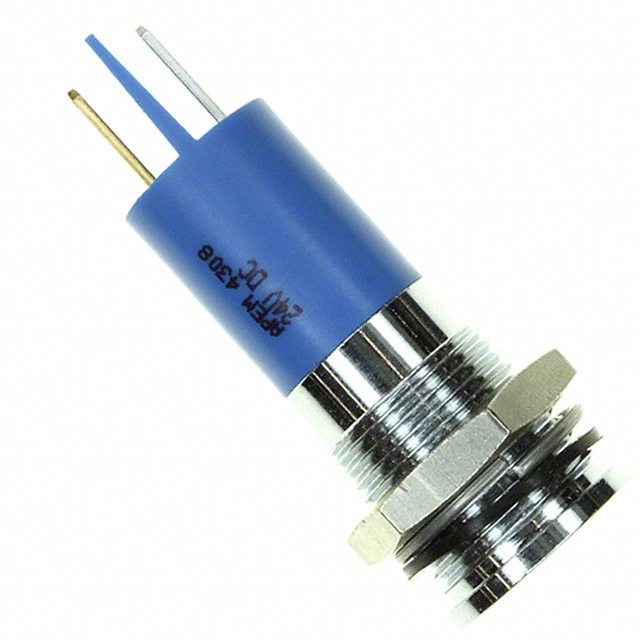

Q14F1CXXB24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 3.3V 圆形,带平顶 扩散 蓝色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: N-Q14F1CXXB24E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q14F1CXXB24E

Q14F1CXXB24E概述


    产品简介


    本篇技术手册将详细介绍一款适用于多种应用场景的LED指示器——Q14系列。此款LED指示器采用镀镍黄铜前框设计,有明亮铬、黑色或缎灰色可供选择,后盖则为模压聚碳酸酯材料。Q14系列具有出色的视觉角度和长寿命(100,000小时),适合面板安装使用,厚度最大可达到11毫米。此外,它还具有超亮的彩色环氧树脂透镜或水清超级亮度LED选项,以适应不同需求的用户。

    技术参数


    - 额定电压范围:2.8至30.8VDC,6至220VAC
    - 视场角:30°至100°
    - 使用寿命:100,000小时
    - 工作扭矩:75cNm
    - 最大面板厚度:11毫米
    - 绝缘电阻:4,000 MΩ (500VDC)
    - IP等级:IP67密封(符合EN60529标准)
    - 温度范围:
    - 后塑料外壳:-30°C至+65°C
    - 后环氧外壳:-40°C至+85°C

    产品特点和优势


    Q14系列LED指示器以其IP67防护等级、宽广的工作温度范围和长达100,000小时的使用寿命而著称。它的镀镍黄铜和模压聚碳酸酯材质确保了优异的机械强度和耐腐蚀性能。此外,它支持RGB模式并提供定制雕刻服务,增强了产品的多功能性和个性化程度。这些特性使得Q14系列在汽车、工业自动化及消费电子等多个领域中表现出色。

    应用案例和使用建议


    应用案例
    Q14系列广泛应用于汽车照明、机械设备状态指示、安防系统提示等场合。例如,在一辆智能车辆上,它可以用来显示转向信号、刹车状态、发动机运行状况等多种信息。
    使用建议
    - 在安装时注意保护内部电路不受过高的电压冲击,以免影响使用寿命。
    - 根据具体应用需求选择合适的颜色和亮度级别(标准、超亮或高亮)。
    - 定期检查LED组件的状态,及时更换损坏部件以保持系统的正常运作。

    兼容性和支持


    Q14系列具备与多种电源适配器的良好兼容性,并且通过了UL、ROHS认证,符合环保要求。制造商提供全面的技术支持,包括产品咨询、故障诊断以及维修服务,帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查连接线路是否正确,确认供电电压是否符合要求。若无误,则可能是LED本身损坏,需要替换。|
    | 发光强度不足 | 调整电压至推荐范围,避免长时间过低电流工作。如仍无改善,考虑更换为更亮的型号。|

    总结和推荐


    综上所述,Q14系列LED指示器凭借其出色的耐用性、高效能及多样的应用可能性,是一款值得信赖的产品。无论是用于室内还是室外环境,都能稳定可靠地完成指示任务。强烈推荐给需要高质量LED指示器解决方案的行业用户。如果您对Q14系列有任何疑问或需要进一步的信息,欢迎随时联系APEM公司获取专业的技术支持。

Q14F1CXXB24E参数

参数
显示颜色 蓝色
视角 100°
透镜类型 扩散
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14F1CXXB24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1CXXB24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1CXXB24E Q14F1CXXB24E数据手册

Q14F1CXXB24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.289 ¥ 95.9565
25+ $ 10.1558 ¥ 86.3243
50+ $ 8.517 ¥ 72.3945
库存: 98
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 959.56
