首页  >  产品百科  >  QS83XXW12

QS83XXW12

产品分类: 发光二极管
厂牌: APEM

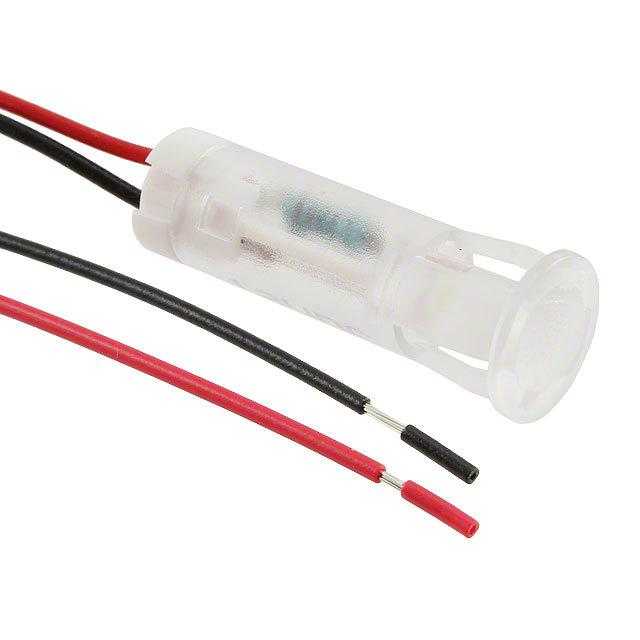

产品描述: APEM 白色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: 7863744
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS83XXW12

QS83XXW12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    产品类型:QS-Series Snap-in Panel Mount LED Indicators(快装式面板安装LED指示灯)
    主要功能:提供红色、绿色、黄色、蓝色、橙色和白色(透明)多种颜色选择;用于信号指示和状态显示
    应用领域:适用于工业自动化设备、医疗设备、通信设备、交通工具及家用电器等多种场景

    2. 技术参数


    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 工作电压范围 (min-max) | 额定电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC - 253VAC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8 - 13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6 - 26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2 - 30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99 - 110VAC | 6 |
    | 白色 | 1200 | 3.3 | 2500 | 3.3 | 207 - 253VAC | 3 |
    其他技术参数:
    - 尺寸:6mm, 8mm, 10mm, 12mm直径开孔
    - 安装方式:前部面板快装,无需额外紧固件
    - 透镜:彩色扩散平面透镜
    - 视角:标准LED视角30°,高亮度LED视角45°
    - 长寿命:100,000小时
    - 工作温度范围:-30℃至+85℃
    - 存储温度范围:-40℃至+100℃
    - 推荐面板厚度:0.8mm - 1.6mm
    - 端子材料:金/银镀层,黄铜
    - 终端类型:焊锡脚/压接端子、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm) 或线缆 (200mm 标准长度)

    3. 产品特点和优势


    - 多样化颜色选择:提供红、绿、黄、蓝、橙、白六种颜色。
    - 多功能适用性:适用于多种电气和电子设备,例如工业控制面板、医用仪器、交通控制装置等。
    - 便捷的安装方式:无需额外硬件即可实现前部面板的快速安装。
    - 高可靠性:高亮度选项适合户外使用,标准LED亦能满足室内需求。
    - 高亮耐用:使用寿命长达10万小时。
    - 电压适应性强:覆盖2VDC到220VAC的宽泛电压范围。

    4. 应用案例和使用建议


    应用案例:
    - 工业机械操作状态指示:通过不同颜色的LED灯表示不同的状态,例如运行中、待机、故障等。
    - 医疗设备状态显示:如呼吸机、监护仪等设备的操作状态提示。
    - 交通控制装置:如道路信号灯、交通标志等。
    - 家电控制面板:如冰箱、洗衣机等家电设备的操作状态指示。
    使用建议:
    - 为确保长期稳定性,建议选择高亮度LED版本,尤其是在强光环境下使用。
    - 使用前检查连接线路是否符合要求,特别是对于需要外加电阻的情况,以避免过载。
    - 在高电压场合使用时,需注意确保连接线路符合安全规范。
    - 定期检查设备状态,及时更换损坏或老化的LED灯。

    5. 兼容性和支持


    - 兼容性:该系列LED指示灯与多数标准电气控制系统兼容,可以轻松集成到现有系统中。
    - 支持:APEM提供详细的技术文档和在线支持服务,如需进一步了解或技术支持,请访问官网或联系当地销售代表。

    6. 常见问题与解决方案


    - 问题1:如何确定所需LED指示灯的电压?
    解决方案:根据设备的实际供电电压选择合适的LED指示灯。如果不确定,可咨询设备供应商或联系APEM技术支持团队。

    - 问题2:如何进行正确的安装?
    解决方案:首先确认面板的厚度和尺寸,然后按照安装指南进行安装。如果面板厚度不符合推荐值,可能会影响安装效果和使用寿命。

    - 问题3:如何延长LED指示灯的使用寿命?
    解决方案:保持良好的散热环境,避免过度震动或撞击,定期清洁透镜,确保接触良好。

    7. 总结和推荐


    综合评估:QS-Series Snap-in Panel Mount LED Indicators凭借其多样化的颜色选择、广泛的电压适应性和便捷的安装方式,在多个行业应用中表现出色。产品具有较长的使用寿命和较高的可靠性,是工业自动化、医疗设备等领域理想的选择。
    推荐意见:强烈推荐此产品用于各类电气控制面板和机械设备状态指示,特别是在要求高效、可靠指示的应用环境中。

QS83XXW12参数

参数
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXW12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXW12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXW12 QS83XXW12数据手册

QS83XXW12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.0695
25+ ¥ 45.6592
50+ ¥ 43.3271
100+ ¥ 42.3818
400+ ¥ 41.4895
库存: 72
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.06
