QS121XXHG220

产品分类: 发光二极管
厂牌: APEM

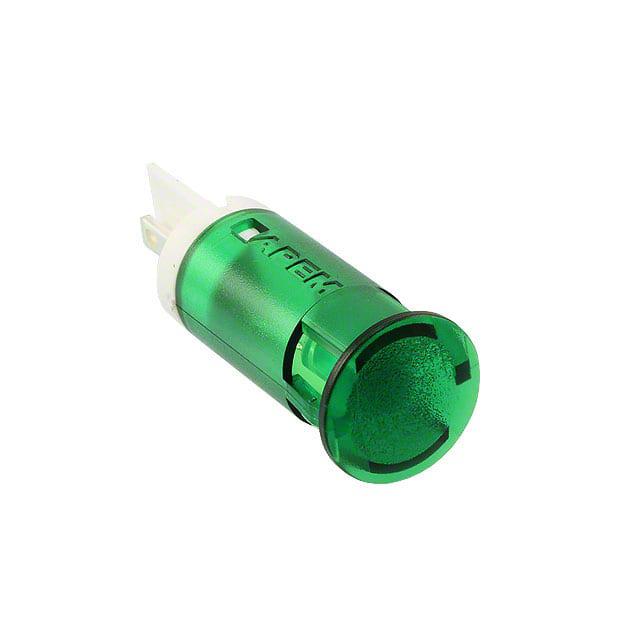

产品描述: APEM 绿色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: N-QS121XXHG220
供应商: 云汉优选
标准整包数: 1

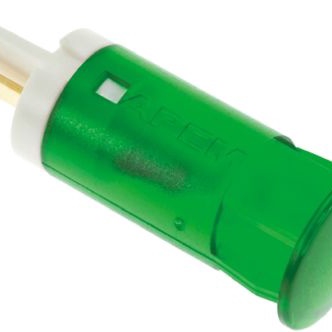

APEM 发光二极管 QS121XXHG220

QS121XXHG220概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高品质的面板安装LED指示灯。该产品主要功能是在控制面板上显示状态,具有多种颜色选择和不同的电压输入范围。这些LED指示灯广泛应用于各种工业控制面板、医疗设备、通信设备等领域,适用于需要实时状态显示的应用场景。

    技术参数


    | 参数 | 规格 |

    | 颜色 | 红色、绿色、黄色、蓝色、橙色、白色(透明) |
    | 额定电流 | 20mA |
    | 工作电压 | 2VDC - 220VAC |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度 | -40°C 至 +100°C |
    | 反向电压最大值 | 5V |
    | 透光角度 | 标准LED:30°,高亮度LED:45° |
    | 寿命 | 100,000小时 |
    | 外形尺寸 | 6mm、8mm、10mm、12mm 直径切口大小 |
    | 面板厚度(优选) | 0.8mm - 1.6mm |
    | 镜片材料 | 聚碳酸酯(UL94V-0) |
    | 电线长度 | 200mm 标准长度,其他长度可咨询 APEM |
    | 电线规格 | 6mm、8mm:24AWG,10mm、12mm:22AWG |

    产品特点和优势


    - 易于安装:采用前装式设计,无需额外的固定硬件。
    - 适用性广:提供多种颜色和电压选择,满足不同应用需求。
    - 高亮度选项:标准LED和高亮度LED两种选项,适合不同光照条件。
    - 寿命长:使用寿命长达100,000小时,确保长期稳定运行。
    - 安全认证:UL496 认证组件,符合行业安全标准。

    应用案例和使用建议


    - 工业控制面板:例如用于机床、自动化生产线的实时状态指示。
    - 医疗设备:如手术室监控设备,用于显示系统状态。
    - 通信设备:如路由器、交换机,用于指示电源状态和工作模式。
    使用建议:
    - 对于电阻器要求较高的应用(如低电压),建议用户根据所需的工作电流自行配置电阻器。
    - 为确保连接可靠,焊接时应特别小心。
    - 若需特殊功能如闪烁LED,请联系制造商咨询。

    兼容性和支持


    - 兼容性:QS-Series 指示灯可以与其他电子元器件或设备进行连接。
    - 支持:由APEM公司提供技术支持和维护服务,对于具体问题可以咨询销售子公司或分销商。

    常见问题与解决方案


    - 问题1:安装过程中无法固定
    - 解决方案:检查面板厚度是否符合0.8mm至1.6mm的要求,确保LED指示灯正确安装。

    - 问题2:指示灯不亮
    - 解决方案:确认电源电压是否符合LED指示灯的工作电压要求,并检查是否存在接线错误。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、可靠性高的LED指示灯。它以其易安装、广泛应用及长寿等特点,非常适合工业控制、医疗设备和通信设备等领域的应用。总体而言,强烈推荐该产品,无论是作为独立组件还是集成到更大的系统中,都能发挥出色的表现。

QS121XXHG220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 45°
透镜类型 扩散
Vf-正向电压 220V
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHG220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHG220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHG220 QS121XXHG220数据手册

QS121XXHG220封装设计

查看详情并下载
Symbol
Footprint
3D Model
