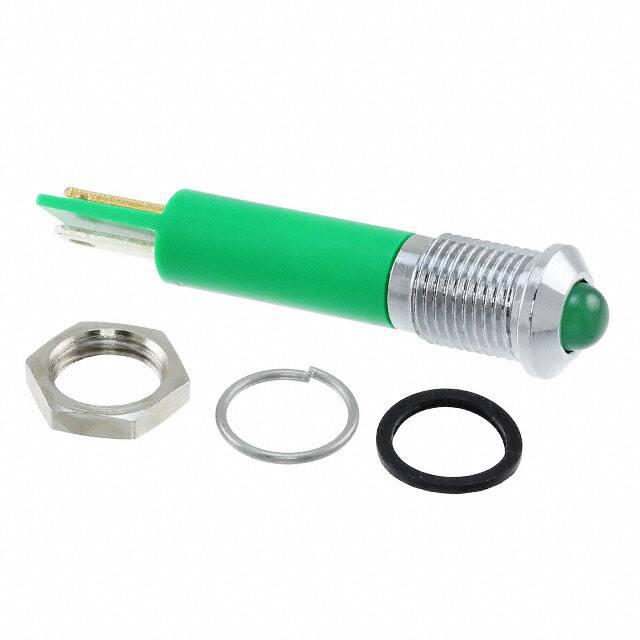

Q8P1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 2494762
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8P1CXXG12E

Q8P1CXXG12E概述

    Q8系列Ø8mm (.315") 面板安装LED指示灯技术手册

    产品简介


    Q8系列Ø8mm (.315") 面板安装LED指示灯是一款适用于各种控制面板的小型高亮度LED指示器。它主要用于信号指示和状态显示,适用于工业控制、汽车电子、通信设备、医疗设备等多个领域。产品提供多种颜色和亮度选择,可以满足不同应用场景的需求。

    技术参数


    - 面板开孔尺寸:Ø8.00 (+0.15/-0.0)
    - 电压范围:2VDC(无电阻)至220VAC
    - 电流范围:20mA
    - 最大反向电压:5V
    - 发光强度:从标准到超亮(HE Red: 100mcd至10,000mcd)
    - 视角范围:30°-100°(根据型号有所不同)
    - 使用寿命:100,000小时
    - 工作温度范围:-40°C 至 +85°C
    - 密封等级:IP67(可选)

    产品特点和优势


    1. 多功能设计:提供多种颜色(红、绿、黄、蓝、白、橙)和亮度选择(标准、超亮、超高亮),适应不同的视觉需求。
    2. 结构多样:拥有显眼、凹陷和平齐三种边框样式,可根据应用需求选择最合适的款式。
    3. 宽电压范围:支持2VDC至220VAC的电压输入,适用于多种电源系统。
    4. 高可靠性:高寿命(100,000小时)和IP67防护等级确保在恶劣环境下仍能正常工作。
    5. 灵活连接方式:可选择焊盘/压线端子、针脚或导线连接,方便集成到不同类型的电路板上。

    应用案例和使用建议


    - 工业控制面板:用于监控设备运行状态,提高操作安全性。例如,在机械设备上使用红色指示灯表示警报状态,绿色指示灯表示正常运行。
    - 汽车仪表板:作为车速、油量、发动机状态等的指示器。推荐选择绿色和黄色以增加可视性。
    - 家用电器:如冰箱、微波炉等的故障报警和工作状态指示。可以选择明亮的红色或黄色LED以吸引用户的注意。
    使用建议:
    - 在较高电压下(如110VAC或220VAC),建议使用超亮或超高亮LED以保证足够的发光强度。
    - 在焊接Faston终端时,推荐使用270°C、2秒的焊接条件以避免损坏。

    兼容性和支持


    - 兼容性:该产品可与各种类型的电子设备和电路板兼容,支持多种连接方式(焊盘/压线端子、针脚或导线连接)。
    - 支持服务:厂商提供详细的技术文档和支持,包括定制化解决方案和技术咨询。对于特定电压或颜色的LED,建议联系厂商获取更多帮助。

    常见问题与解决方案


    - 问题1:如何选择正确的LED颜色?
    - 解决方案:根据具体应用的需求选择合适的颜色。通常,红色用于警报,绿色用于正常状态,黄色用于警告。
    - 问题2:如何确定所需的电流?
    - 解决方案:LED的电流通常设定为20mA。若需要更高的电流,请咨询厂商获取技术支持。
    - 问题3:焊接Faston终端时如何避免损坏?
    - 解决方案:使用270°C、2秒的焊接条件,避免过高的温度导致终端损坏。

    总结和推荐


    Q8系列Ø8mm (.315") 面板安装LED指示灯凭借其多功能设计、高可靠性及宽电压范围等优势,成为各种应用场景的理想选择。无论是工业控制、汽车电子还是家用电器,这款LED指示灯都能提供出色的性能和稳定的运行。我们强烈推荐此产品用于需要高亮度、高可靠性的场合。
    综上所述,如果您正在寻找一款适用于多种应用场景的高可靠性LED指示器,Q8系列是您的理想选择。

Q8P1CXXG12E参数

参数
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8P1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1CXXG12E Q8P1CXXG12E数据手册

Q8P1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
