首页  >  产品百科  >  QS81XXR12

QS81XXR12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: 7863634
供应商: 海外现货
标准整包数: 1

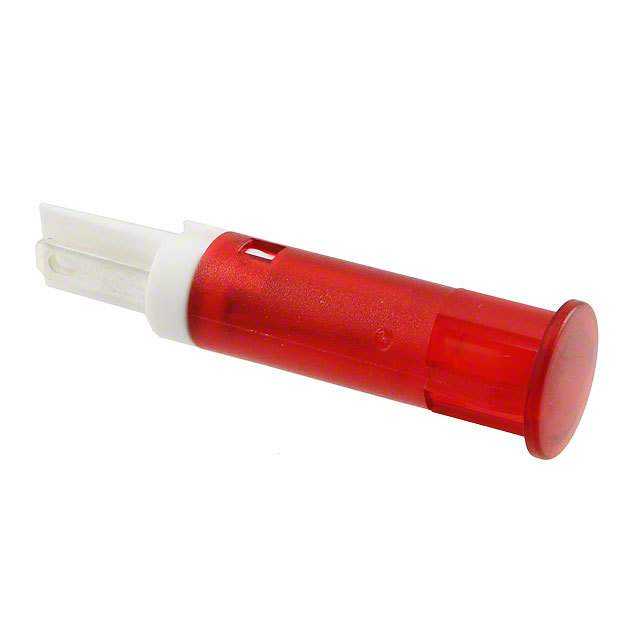

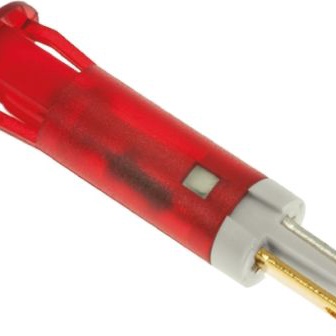

APEM 发光二极管 QS81XXR12

QS81XXR12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于各种电子设备的指示灯。这些LED指示灯适用于多种颜色,如红色、绿色、黄色、蓝色、橙色和白色(透明),并且能够满足不同的电压需求,从直流2V到交流220V不等。它们主要用于仪表盘、控制面板和其他需要直观反馈的应用场合。

    2. 技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术参数:
    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 操作电压范围 | 工作电流 (mA) |

    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC | 6 |
    | 白色 | 1200 | 3.3 | 2500 | 3.3 | 220VAC | 3 |
    - 尺寸:提供6mm、8mm、10mm和12mm直径的切割尺寸。
    - 安装方式:前面板插入式安装,无需额外硬件。
    - 镜片:彩色扩散平透镜。
    - 适用颜色:红色、绿色、黄色、蓝色、橙色、白色(透明)。
    - 电压范围:2VDC至220VAC。
    - 端子类型:焊脚/快接端子、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm) 或导线(标准长度200mm)。
    - 标准亮度和高亮度:标准亮度LED或高亮度LED,适合日光下观看。
    - 双色选项:可选双色LED。
    - 认证:通过UL496认证组件。

    3. 产品特点和优势


    - 光学特性:最大反向电压为5V,视角分别为30°(标准LED)和45°(高亮度LED)。
    - 寿命:使用寿命可达100,000小时。
    - 工作温度:操作温度范围为-30°C至+85°C,存储温度为-40°C至+100°C。
    - 安装:前面板插入式安装,无需额外硬件。
    - 材料:镜片和外壳模具均为聚碳酸酯(UL94V-0等级),终端为镀金(闪镀)/银(闪镀)、黄铜。
    - 电缆:6mm和8mm使用24AWG,10mm和12mm使用22AWG,所有电线均采用PVC(UL1061)。

    4. 应用案例和使用建议


    - 应用案例:在工业控制系统、医疗设备、智能家居系统中作为状态指示灯。
    - 使用建议:
    - 对于高亮度LED,请确保供电电压符合要求,避免过压损坏。
    - 使用双色LED时,可以通过改变供电电压产生不同的颜色。
    - 对于需要特殊长度的导线,请联系制造商定制。

    5. 兼容性和支持


    - 兼容性:适用于广泛的电气系统和设备,提供不同颜色和电压选择。
    - 支持:厂商提供全面的技术支持和售后服务,包括快速响应的技术咨询和维修服务。

    6. 常见问题与解决方案


    - 问题1:LED指示灯亮度不足。
    - 解决方法:检查供电电压是否符合要求,考虑更换高亮度LED版本。
    - 问题2:指示灯闪烁不稳定。
    - 解决方法:确认电路连接正确,检查供电电压稳定性和电流限制。
    - 问题3:LED无法点亮。
    - 解决方法:检查接线是否正确,确认正负极正确连接;检查LED是否损坏。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款高度可靠且灵活多变的产品,适用于多种应用场景。其长寿命、宽工作温度范围和多样化的颜色选择使其成为市场上极具竞争力的产品。强烈推荐在需要高质量状态指示的电子设备中使用这款产品。

QS81XXR12参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
透镜类型 散射
Vf-正向电压 12V
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXR12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXR12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXR12 QS81XXR12数据手册

QS81XXR12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.601
25+ ¥ 46.1691
50+ ¥ 43.8264
100+ ¥ 42.8598
400+ ¥ 41.9357
库存: 241
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.6
