Q8P1BZZRYG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 散射 红色,绿色,黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: N-Q8P1BZZRYG12E
供应商: 云汉优选
标准整包数: 1

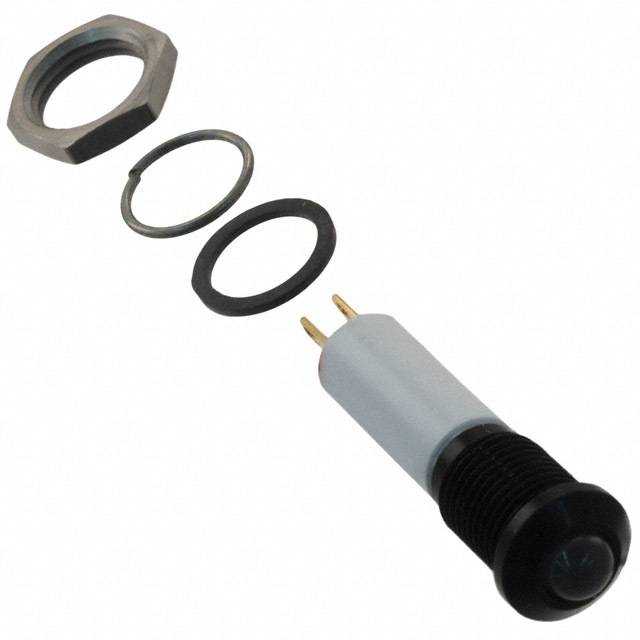

APEM 发光二极管 Q8P1BZZRYG12E

Q8P1BZZRYG12E概述

    电子元器件产品技术手册

    1. 产品简介


    本系列的电子元器件为Q8系列面板安装式LED指示灯,具有明亮且耐用的设计,广泛应用于工业控制、仪器仪表、家用电器及自动化设备等领域。Q8系列通过独特的设计和可靠的性能,满足多种工作环境下的需求。产品提供不同颜色(红、绿、蓝、黄等)、亮度级别(普通、超亮、高亮)以及多种安装方式(突起式、嵌入式和平齐式),并支持交流或直流电压输入,以适应不同场景的应用需求。

    2. 技术参数


    以下是Q8系列LED指示灯的关键技术参数:
    - 最大反向电压: 5V
    - 视角范围: 30°至100°(视具体型号而定)
    - 使用寿命: 高达10万小时
    - 最大扭矩: 20至25 cNm
    - 面板厚度: 最大7 mm
    - 透镜材料: 5 mm水清环氧树脂透镜或5 mm有色扩散型环氧树脂透镜
    - 终端选项:
    - 焊接端子/快接端子(2.8×0.8 mm)
    - 插针式连接(Pin)
    - 线缆连接(Wire)
    此外,该系列支持以下电压规格:
    - DC 2.8 V至28 V
    - AC 110 V和220 V

    3. 产品特点和优势


    Q8系列LED指示灯具备以下独特功能和优势:
    - 密封性能: 提供IP67等级密封选项,符合EN60529标准,适用于潮湿或多尘环境。
    - 工作温度范围广: 后部塑料体:-30°C至+65°C;后部环氧体:-40°C至+85°C。
    - 多样化颜色选择: 支持单色、双色及三色选择,满足不同的视觉指示需求。
    - 高可靠性: 光亮度和色彩均匀度稳定,寿命长,适合长时间连续运行环境。
    - 定制化服务: 用户可根据实际需求选择多种外壳材质(镀铬黄铜或聚碳酸酯)和表面处理(亮铬、黑铬或哑光灰)。
    这些特性使Q8系列LED指示灯在市场上具有显著的竞争优势。

    4. 应用案例和使用建议


    Q8系列LED指示灯常用于工业控制面板、医疗设备、家电显示模块等场景。以下是一些典型的使用案例:
    - 工业控制系统: 用于监测生产状态或设备运行情况。
    - 家用电器: 如洗衣机或微波炉的状态指示。
    - 汽车电子: 作为仪表盘上的信号灯。
    使用建议:
    - 在选择电压规格时,优先考虑高亮度版本(如超亮LED)以确保在高电压条件下仍能保持足够的亮度。
    - 安装时需注意扭矩限制,避免因过度紧固导致损坏。
    - 在多尘或潮湿环境中使用时,务必选择IP67等级的产品以保证密封效果。

    5. 兼容性和支持


    Q8系列LED指示灯支持多种安装方式和连接方法,可轻松适配不同设备的需求。同时,制造商提供全面的技术支持,包括产品选型指导、样品测试和售后维护服务。
    此外,用户可通过授权分销商Mouser Electronics获取详细的库存信息、价格及交货周期。

    6. 常见问题与解决方案


    以下列举了几种常见的用户问题及其解决方案:
    - 问题1: 指示灯不亮?
    解决办法: 检查供电电压是否符合要求,确认接线极性正确无误。
    - 问题2: 密封失效导致进水?
    解决办法: 更换IP67等级的产品,并确保安装过程中密封圈完整无损。
    - 问题3: 指示灯亮度不足?
    解决办法: 替换为高亮度版本LED或调整驱动电流至额定值。

    7. 总结和推荐


    综上所述,Q8系列LED指示灯凭借其优异的技术性能、广泛的应用范围及可靠的服务支持,在电子元器件市场中具有很高的评价。无论是在严苛的工作环境中还是日常消费类应用中,Q8系列均表现出色。因此,我们强烈推荐此系列产品给需要高性能LED指示灯的用户。

Q8P1BZZRYG12E参数

参数
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8P1BZZRYG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8P1BZZRYG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8P1BZZRYG12E Q8P1BZZRYG12E数据手册

Q8P1BZZRYG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
