Q8F3BZZRYG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带平顶 散射 红色,绿色,黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F3BZZRYG12E
供应商: Master
标准整包数: 1
APEM 发光二极管 Q8F3BZZRYG12E

Q8F3BZZRYG12E概述

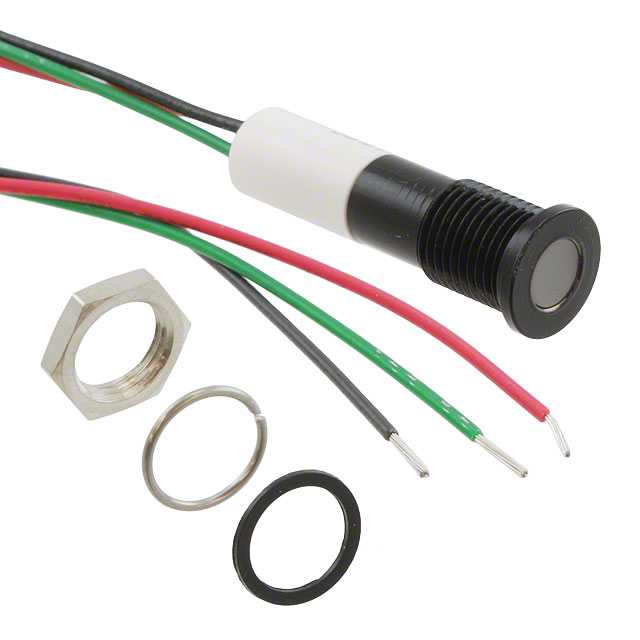

    Q-SERIES 8mmØ Panel Mounting LED Indicator

    产品简介


    Q-SERIES 8mmØ 面板安装式 LED 指示灯是一种广泛应用于各种控制面板和工业设备中的指示设备。它具有多种颜色选择,包括红、绿、黄、蓝、白等单色LED,以及红绿双色和红绿黄三色LED。这些LED适用于从低电压直流到高电压交流等多种供电条件,因此非常适合在复杂的应用环境中使用。

    技术参数


    - 亮度(典型值)
    - 红光: HE 50mcd (标准),10mcd (浅色)
    - 绿光: HE 40mcd (标准),8mcd (浅色)
    - 黄光: HE 40mcd (标准),6mcd (浅色)
    - 蓝光: HE 90mcd (标准),4mcd (浅色)
    - 白光: HE 150mcd (标准),25mcd (浅色)
    - 红绿双色(典型值):20/10mcd (标准),10/8mcd (浅色),正负极切换不同颜色
    - 红绿黄三色(典型值):20/10/10mcd (标准),10/8/6mcd (浅色),正负极切换不同颜色
    - 正向电压(Vf)
    - 红光: HE 2.0V (标准),2.2V (超级亮)
    - 绿光: HE 2.2V (标准),4.0V (超级亮)
    - 黄光: HE 2.1V (标准),2.3V (超级亮)
    - 蓝光: HE 3.8V (标准),3.7V (超级亮)
    - 白光: HE 3.8V (标准),3.7V (超级亮)
    - 最大反向电压(Vr): 5V
    - 视角: 100°
    - 使用寿命: 100,000 小时
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    Q-SERIES 8mmØ 面板安装式 LED 指示灯的主要特点如下:
    - 采用5mm彩色扩散环氧树脂透镜或透明超级亮LED,提供高亮度显示。
    - 提供亮铬、黑铬或磨砂灰饰面,可选多种风格的前面板。
    - 具有超高的亮度级别(如超级亮红光高达10,000mcd),可在更高电流下正常工作。
    - 可通过改变供电极性实现多色显示(双色和三色LED)。
    - 支持广泛的电压输入范围,包括2VDC至220VAC。
    - 提供IP67防护等级,防水防尘。

    应用案例和使用建议


    这种LED指示灯适用于工业控制面板、机械设备监控系统、家用电器和通信设备等多种场合。例如,在自动化生产线上的控制系统中,它们可用于实时状态指示。对于不同的应用环境,可以考虑选择适当的LED类型(标准或超级亮),并注意供电电压范围。
    使用建议:
    - 在使用高电压(如220VAC)时,建议选用超级亮LED以确保良好的亮度表现。
    - 注意供电电压不得超过其规定的最大值,否则可能导致LED寿命缩短。

    兼容性和支持


    Q-SERIES 8mmØ LED 指示灯通过了UL认证,表明其符合相关安全标准。它与市场上多数标准电气接口兼容,包括2.8 x 0.8mm终端、引脚或200mm长的线缆端子。Apem公司提供了广泛的定制选项和服务,包括不同长度的线缆、不同颜色和电压的LED等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED亮度降低 | 确保工作电流在规定的范围内 |
    | LED无法正常点亮 | 检查接线是否正确连接,并确认供电电压 |
    | 高温环境下工作不稳定 | 确保安装在散热良好的位置 |

    总结和推荐


    Q-SERIES 8mmØ 面板安装式 LED 指示灯凭借其高亮度、广泛的工作电压范围和丰富的色彩选择,成为一种非常实用的电子元器件。它特别适合需要多色指示和复杂工作环境的应用场景。推荐用于自动化控制面板、工业监控设备及需要高可靠性的场合。

Q8F3BZZRYG12E参数

参数
视角 100°
透镜类型 散射
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 袋装

Q8F3BZZRYG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F3BZZRYG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F3BZZRYG12E Q8F3BZZRYG12E数据手册

Q8F3BZZRYG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
