Q14F1CXXG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 8mm*8mm*8mm
供应商型号: HA-Q14F1CXXG12E
供应商: 海外现货
标准整包数: 25
APEM 发光二极管 Q14F1CXXG12E

Q14F1CXXG12E概述


    产品简介

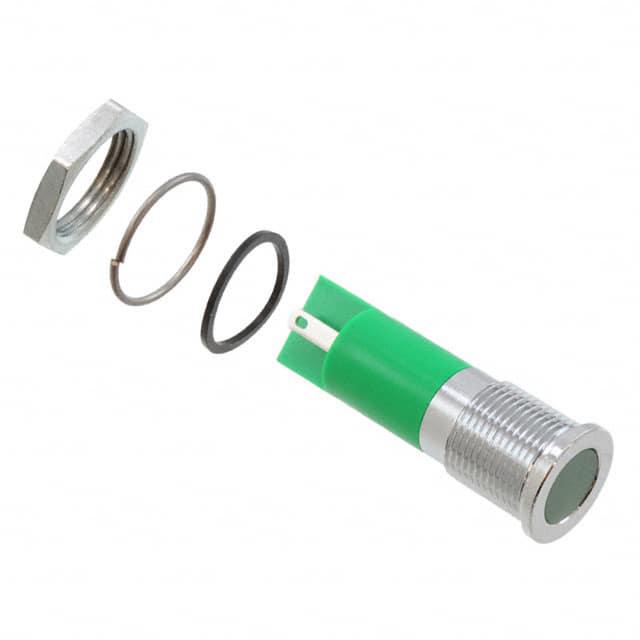

    产品名称:Q14系列面板安装LED指示器
    产品类型:面板安装式LED指示器
    主要功能:适用于各种照明和指示应用,提供多种颜色选择(红、绿、蓝、黄、白等),具备高亮度显示功能。
    应用领域:广泛应用于工业控制、仪器仪表、汽车电子、交通信号等领域。

    技术参数


    - 材质:镀铬黄铜前框,黑漆或缎面灰漆;聚碳酸酯后壳
    - 最大反向电压:5V
    - 视角范围:30°-100°(视型号而定)
    - 寿命:100,000小时
    - 扭矩:75cNm
    - 最大面板厚度:11mm
    - 绝缘电阻:4,000 MΩ(500 VDC)
    - 色温:水清型和散射环氧树脂透镜(直径10mm)
    - 连接方式:2.8 x 0.8焊脚/快连终端、针脚或200mm长线材
    - 工作环境温度:
    - 塑料后壳:-30°C至+65°C(-22°F至+149°F)
    - 环氧树脂后壳:-40°C至+85°C(-40°F至+185°F)

    产品特点和优势


    - IP67密封等级:符合EN60529标准,具有防尘防水功能,适用于恶劣环境。
    - 多色选项:提供单色、双色和三色LED,可满足不同需求。
    - 定制雕刻服务:可根据客户需求进行定制化雕刻。
    - 电压兼容性强:涵盖1.8V至220VAC的广泛电压范围,灵活适应各种电源条件。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车内部灯光指示、交通信号灯、机器面板上的状态指示灯。
    - 使用建议:建议使用超亮LED以确保在户外强光环境下依然可见。针对特定电压(如110VAC、220VAC),推荐使用超亮LED以延长使用寿命并提高可靠性。

    兼容性和支持


    - 兼容性:与各种标准电气接口兼容,包括焊脚/快连终端、针脚或线材连接。
    - 制造商支持:提供技术支持和维护服务,客户可通过联系制造商咨询详细的技术文档和定制服务。

    常见问题与解决方案


    - 问题1:灯具无法点亮
    - 解决办法:检查电路连接是否正确,确认电压是否在允许范围内。
    - 问题2:灯具闪烁不稳定
    - 解决办法:检查电源稳定性,确保电压波动不超过±10%。
    - 问题3:颜色变化不明显
    - 解决办法:确保连接方式正确,对于双色和三色LED,注意正负极连接。

    总结和推荐


    综上所述,Q14系列面板安装LED指示器凭借其出色的亮度、多样化的颜色选择、广泛的电压兼容性以及耐用性,在多种应用环境中表现出色。其IP67防护等级使其能够适应各种恶劣环境。尽管价格可能稍高于普通LED指示器,但其高性能和可靠性使得它成为一种值得投资的选择。对于需要长期稳定工作的应用场景,我们强烈推荐使用Q14系列LED指示器。

Q14F1CXXG12E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 8mm*8mm*8mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q14F1CXXG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F1CXXG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F1CXXG12E Q14F1CXXG12E数据手册

Q14F1CXXG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 10.27 ¥ 86.9869
75+ $ 10.14 ¥ 85.8858
100+ $ 8.84 ¥ 74.8748
250+ $ 8.71 ¥ 73.7737
500+ $ 7.8 ¥ 66.066
1000+ $ 6.89 ¥ 58.3583
库存: 42
起订量: 50 增量: 1
