首页  >  产品百科  >  QS63XXO24

QS63XXO24

产品分类: 发光二极管
厂牌: APEM

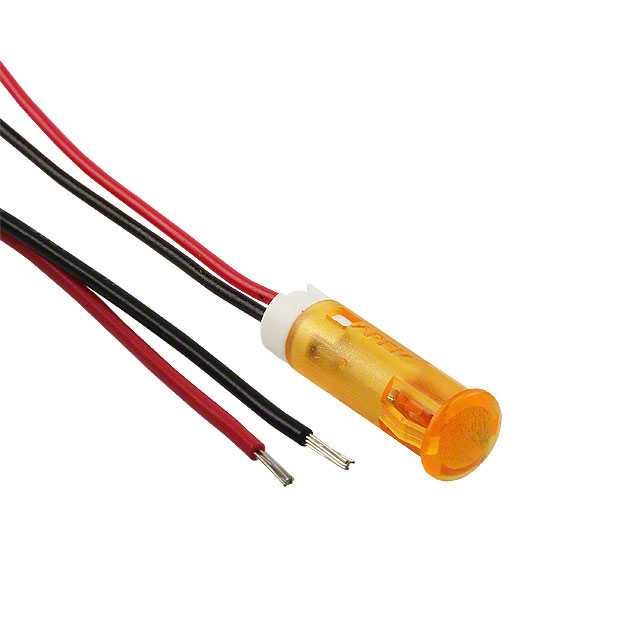

产品描述: APEM 橙色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: 7863612P
供应商: 海外现货
标准整包数: 1

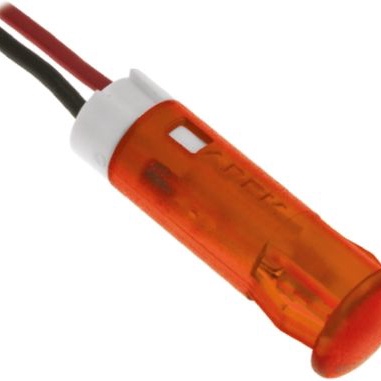

APEM 发光二极管 QS63XXO24

QS63XXO24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各种控制面板的指示灯。这些指示灯采用快速安装设计,具有高亮度和标准亮度两种版本,适合不同的照明需求。它们被广泛应用于工业控制、交通信号、医疗设备和其他需要可靠指示和信号传输的应用领域。

    2. 技术参数


    以下是 QS-Series Snap-in Panel Mount LED Indicators 的主要技术参数:
    | 颜色 | 标准亮度(mcd) | 正向电压(V) | 高亮度(mcd) | 正向电压(V) | 工作电压范围(V) | 额定电流(mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻器) | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8至13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6至26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2至30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99至110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 207至253VAC | 3 |
    其他关键特性:
    - 直径切口尺寸:6mm、8mm、10mm 和 12mm
    - 前面板快速安装,无需额外硬件
    - 彩色扩散平透镜
    - 支持的颜色:红、绿、黄、蓝、橙、白(透明)
    - 电压范围:2VDC 至 220VAC
    - 终端类型:焊盘/菲斯托、6mm(2.0 x 0.5mm)、8mm、10mm、12mm(2.8 x 0.8mm)或电线(200mm 标准长度)

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的独特之处在于其多种颜色选择和广泛的电压支持范围。此外,高亮度LED选项使其能够在强光环境下清晰可见,确保在任何条件下都能提供可靠的视觉指示。其快速安装的设计也大大提高了安装效率,减少了安装时间和成本。这些LED指示灯的工作寿命可达100,000小时,能够承受宽泛的操作温度范围(-30°C至+85°C),因此非常适合在严苛环境中使用。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板上的状态指示
    - 交通信号灯
    - 医疗设备的状态监控
    使用建议:
    - 根据不同的应用场景选择合适的电压等级和亮度等级。
    - 在使用24VDC及以上的电源时,需要确保外部电阻符合要求以保护LED。
    - 对于高频使用场景,建议采用高亮度版本以确保长期可靠性。

    5. 兼容性和支持


    QS-Series Snap-in Panel Mount LED Indicators 与其他标准电气组件具有良好的兼容性。所有型号均符合UL496标准,适用于各种工业应用。厂商提供全面的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    常见问题:
    1. 如何正确接线?
    - 使用红色电线表示正极(Anode),黑色电线表示负极(Cathode)。对于高亮度LED,金端子表示正极,银端子表示负极。
    2. 如何延长LED使用寿命?
    - 确保供电电压不超过LED的最大额定值,并避免长时间过载使用。
    3. 如何处理发热问题?
    - 保持良好的散热设计,避免长时间高电流通过LED,特别是在高亮度应用中。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款高度可靠且多功能的指示灯产品,适用于多种工业应用场景。其广泛的支持电压范围、快速安装设计和长寿命等特点,使其在市场上具有显著的竞争优势。如果您正在寻找一种高效、可靠且易于集成的LED指示灯解决方案,QS-Series Snap-in Panel Mount LED Indicators 是一个值得推荐的选择。

QS63XXO24参数

参数
显示颜色 橙色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
长*宽*高 7.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

QS63XXO24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXO24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXO24 QS63XXO24数据手册

QS63XXO24封装设计

查看详情并下载
Symbol
Footprint
3D Model
