首页  >  产品百科  >  QS121XXHO110

QS121XXHO110

产品分类: 发光二极管
厂牌: APEM

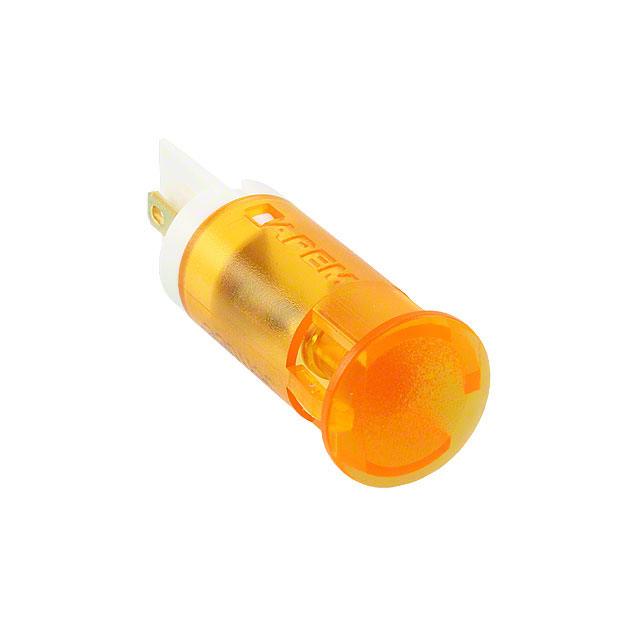

产品描述: APEM 橙色LED面板指示灯, 110V 交流, 6mA, 12mm安装孔径
供应商型号: 7864353
供应商: 海外现货
标准整包数: 1

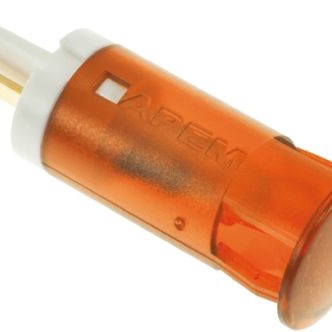

APEM 发光二极管 QS121XXHO110

QS121XXHO110概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用的指示灯产品,适用于各种控制面板和仪表盘。该系列指示灯具备多种颜色和电压范围选择,能够满足不同应用需求。主要应用于工业自动化、医疗设备、通信系统等领域,提供可靠、稳定的视觉信号反馈。

    技术参数


    | 参数 | 规格 |

    | 颜色 | 红色、绿色、黄色、蓝色、橙色、白色(透明) |
    | 亮度(标准LED) | 红:25mcd,绿:20mcd,黄:20mcd,蓝:800mcd,橙:30mcd,白:1200mcd |
    | 正向电压(标准LED) | 红:2.0V,绿:2.2V,黄:2.1V,蓝:3.3V,橙:2.0V,白:3.3V |
    | 亮度(高亮度LED) | 红:6000mcd,绿:1200mcd,黄:380mcd,蓝:1600mcd,橙:4100mcd,白:2500mcd |
    | 正向电压(高亮度LED) | 红:2.2V,绿:3.3V,黄:2.0V,蓝:3.3V,橙:2.2V,白:3.3V |
    | 操作电压 | 2VDC(无电阻),10.8-13.2VDC,21.6-26.4VDC,25.2-30.8VDC,99-110VAC,207-253VAC |
    | 工作电流(典型值) | 20mA(所有类型) |
    | 最大反向电压 | 5V |
    | 视角(标准LED) | 30° |
    | 视角(高亮度LED) | 45° |
    | 寿命 | 100,000小时 |
    | 工作温度范围 | -30°C至+85°C |
    | 存储温度范围 | -40°C至+100°C |
    | 前面板切口尺寸 | 6mm、8mm、10mm、12mm直径 |
    | 标准引线长度 | 200mm |

    产品特点和优势


    1. 易于安装:前端面板快装设计无需额外硬件,简化安装过程。
    2. 颜色多样性:提供多种颜色选项,适应不同视觉需求。
    3. 高亮度选择:高亮度LED适合日光下使用。
    4. 双色选项:提供双色LED选择,通过改变供电方向实现两种颜色显示。
    5. 长寿命:使用寿命可达10万小时,确保长期稳定运行。
    6. 宽电压范围:从2VDC到220VAC,适用多种电源环境。

    应用案例和使用建议


    应用案例:工业控制面板、医疗监测设备、车载信息系统、家用电器操作面板等。
    使用建议:
    - 在使用高亮度LED时,建议客户关注正向电压,以免造成过载。
    - 为避免焊接时损坏端子,操作时需小心处理。
    - 双色LED通过改变供电方向实现颜色切换,注意正确接线。
    - 在特殊情况下,可以考虑使用闪光LED作为定制选项。

    兼容性和支持


    该产品与标准面板孔径兼容,可轻松安装于大多数标准面板上。APEM公司提供全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的各种问题。如有需要,可以联系当地的销售子公司或分销商获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查电源电压是否符合要求,检查连接是否牢固 |
    | 颜色错误 | 检查供电方向是否正确,参考技术手册接线图进行调整 |
    | LED闪烁异常 | 检查是否有外部干扰,尝试更换驱动电路或LED |
    | 引线长度不合适 | 联系APEM公司咨询其他长度的引线配置 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款功能强大、兼容性强的产品,具有广泛的适用性和优异的性能。其高亮度、双色显示、长寿命等优点使其在市场上具有很强的竞争优势。我们强烈推荐此产品用于各类控制面板和仪表盘的应用中。

QS121XXHO110参数

参数
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
视角 45°
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHO110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHO110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHO110 QS121XXHO110数据手册

QS121XXHO110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 86.7189
25+ ¥ 82.3736
50+ ¥ 79.8456
100+ ¥ 78.1354
400+ ¥ 76.4253
库存: 15
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 86.71
