首页  >  产品百科  >  QS83XXR24

QS83XXR24

产品分类: 发光二极管
厂牌: APEM

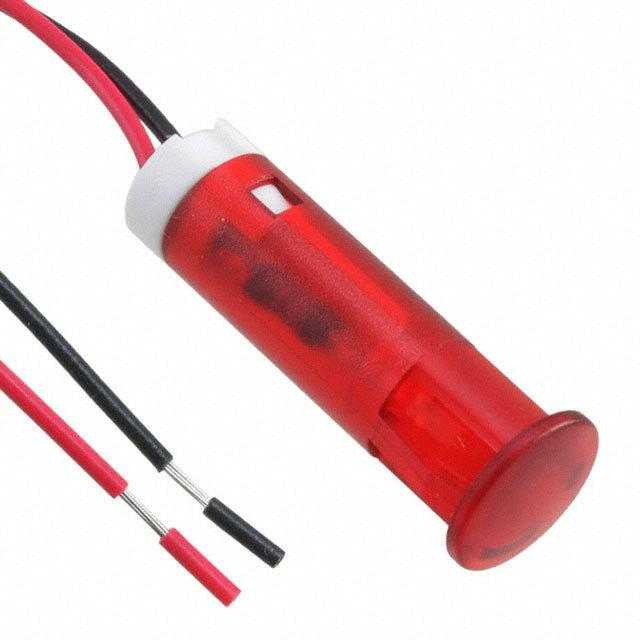

产品描述: APEM 红色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 2450276
供应商: 海外现货
标准整包数: 1

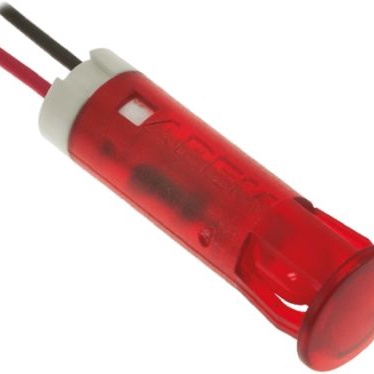

APEM 发光二极管 QS83XXR24

QS83XXR24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的LED指示灯。该系列产品提供了多种颜色选择,包括红色、绿色、黄色、蓝色、橙色和白色(透明)。这些指示灯具有不同的亮度级别,适用于各种应用场景,如工业控制面板、仪表盘、自动化设备等。它们易于安装且具有高可靠性,特别适合需要高强度光线显示的场合。

    技术参数


    主要规格
    - 颜色和亮度:
    - 红色:标准亮度 25 mcd,高亮度 6000 mcd
    - 绿色:标准亮度 20 mcd,高亮度 1200 mcd
    - 黄色:标准亮度 20 mcd,高亮度 380 mcd
    - 蓝色:标准亮度 800 mcd,高亮度 1600 mcd
    - 橙色:标准亮度 30 mcd,高亮度 4100 mcd
    - 白色:标准亮度 1200 mcd,高亮度 2500 mcd
    - 工作电压范围:
    - 2VDC 至 220VAC
    - 典型工作电流:
    - 红色、绿色、黄色、蓝色、橙色:20mA
    - 白色:3mA
    其他技术规格
    - 外形尺寸:6mm、8mm、10mm 和 12mm 直径切割孔
    - 终端连接方式:焊接端子、Faston 连接器、或电线(200mm 标准长度)
    - 电压反向保护:最大反向电压 5V
    - 视角:
    - 标准LED:30°
    - 高亮度LED:45°
    - 使用寿命:100,000 小时
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 材料:
    - 镜头:聚碳酸酯(UL94V-0)
    - 外壳:聚碳酸酯(UL94V-0)
    - 终端连接器:金(闪)/银(闪),黄铜
    - 电线:24AWG 或 22AWG(PVC)

    产品特点和优势


    1. 多种颜色选择:提供广泛的色彩选项,满足不同应用场景的需求。
    2. 高亮度LED:采用高亮度LED,确保在强光环境下仍能清晰显示。
    3. 易于安装:面板插入式安装,无需额外固定硬件。
    4. 宽电压范围:支持2VDC 至 220VAC 的工作电压,适应多种电源环境。
    5. 高可靠性:长达100,000小时的使用寿命,确保长期稳定运行。
    6. 宽工作温度范围:-30°C 至 +85°C 的工作温度范围,适用于各种环境条件。

    应用案例和使用建议


    应用案例
    QS-Series Snap-in Panel Mount LED Indicators 在工业自动化控制系统中广泛使用。例如,在机械设备的状态监控、安全警报系统和生产流程监控中,这类指示灯能够提供清晰可见的信号。
    使用建议
    1. 选择合适的亮度:根据应用场景的光照条件选择标准亮度或高亮度LED。
    2. 注意电阻配置:用户需根据所需的工作电流配置相应的电阻,尤其是对于非高亮度LED。
    3. 避免过热:在高温环境下使用时,建议进行适当的散热措施以延长LED寿命。
    4. 正确接线:确保正确连接正负极,避免反向连接导致的损坏。

    兼容性和支持


    - 兼容性:与标准的Faston连接器和其他常见接线方式兼容。
    - 技术支持:APEM提供全面的技术支持和售后服务,确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED无法点亮 | 检查电源连接是否正确,确认LED的正负极接线正确。 |
    | 亮度不足 | 确认所选LED是否为高亮度型号;检查电阻配置是否符合要求。 |
    | 反向电压保护失效 | 检查电源电压是否超出最大反向电压范围。 |

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其广泛的适用性、高亮度、长寿命和易于安装的特点,成为一款优秀的面板安装LED指示灯产品。其多功能性使其在各种工业环境中都能发挥出色表现。强烈推荐给需要高质量LED指示灯的用户。

    通过以上详细的介绍,您可以看到QS-Series Snap-in Panel Mount LED Indicators是一款高度可靠、易于安装且功能强大的产品。无论是用于工业控制还是家用设备,它都是您的理想选择。

QS83XXR24参数

参数
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 30°
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS83XXR24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXR24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXR24 QS83XXR24数据手册

QS83XXR24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.7856
10+ ¥ 22.2079
50+ ¥ 22.2079
100+ ¥ 21.8113
500+ ¥ 21.4147
1000+ ¥ 21.4147
库存: 84
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.78
