Q16F5BXXHR12E3PB

产品分类: 发光二极管
厂牌: APEM

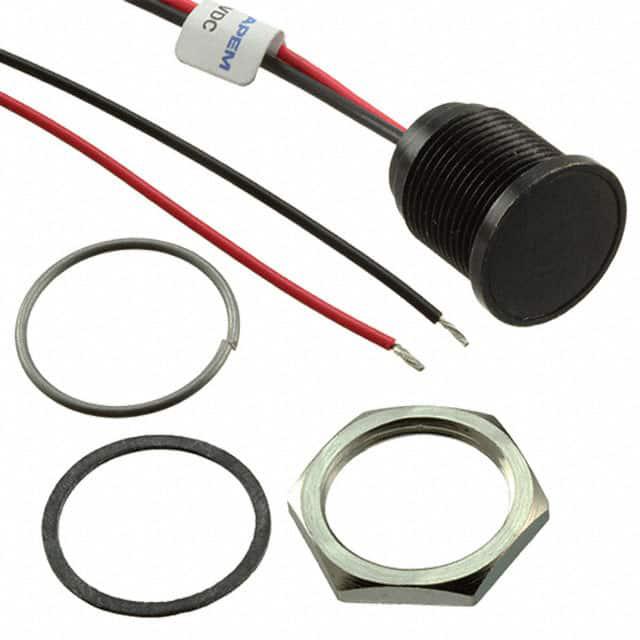

产品描述: APEM 红色LED面板指示灯, 12V 直流, 20mA, IP67, 16mm安装孔径
供应商型号: 642-Q16F5BXXHR12E3PB
供应商: Mouser
标准整包数: 1
APEM 发光二极管 Q16F5BXXHR12E3PB

Q16F5BXXHR12E3PB概述

    Q16系列16毫米面板安装LED指示器技术手册

    1. 产品简介


    Q16系列是一款专为工业及消费电子产品设计的16毫米面板安装LED指示器。其主要特点包括高亮度、宽电压范围、多种颜色选择以及优异的环境适应性。这些指示器可广泛应用于机械设备、汽车仪表盘、家用电器以及其他需要指示功能的领域。

    2. 技术参数


    - 最大反向电压: 5 V
    - 视角范围: 30°至100°(根据型号)
    - 使用寿命: 100,000小时
    - 扭矩: 75 cNm(根据选项不同而变化)
    - 最大面板厚度: 11 mm
    - 驱动电压范围:
    - 02 (无电阻): 1.8至3.3 VDC
    - 6 VDC: 5.4至6.6 VDC
    - 12 VDC: 10.8至13.2 VDC
    - 24 VDC: 21.6至26.4 VDC
    - 28 VDC: 25.2至30.8 VDC
    - 110 VAC: 99至121 VAC
    - 220 VAC: 207至235 VAC
    - 发光强度: 视具体颜色和类型而定(详细数据见电气规格表)

    3. 产品特点和优势


    - IP67密封选项: 符合EN60529标准,适用于户外及潮湿环境。
    - 温度适应性: 后部塑料外壳:-30°C至+65°C;后部环氧树脂外壳:-40°C至+85°C。
    - 多功能性: 支持各种颜色和闪烁模式,适用于不同的应用需求。
    - 安装灵活: 可选配螺丝端子、针脚或导线等多种连接方式。

    4. 应用案例和使用建议


    - 机械设备: 在机械运转监控系统中用于指示机器状态。
    - 汽车仪表盘: 作为车辆信号灯、刹车灯等使用。
    - 家用电器: 如冰箱、洗衣机上的状态指示灯。
    使用建议:
    - 确保正确连接电源,防止过压损坏。
    - 定期检查安装位置,确保指示器无松动。
    - 使用时避免过高电流,以免缩短寿命。

    5. 兼容性和支持


    - 兼容性: 可与标准连接器及多种面板配合使用。
    - 支持: 厂商提供详细的安装指南和技术支持,对于特殊定制需求可直接联系厂商。

    6. 常见问题与解决方案


    - 问题: 亮度不足
    - 解决方案: 检查是否为电压不足或接线错误,调整电压或重新接线。
    - 问题: 发光不均匀
    - 解决方案: 检查是否有遮挡物,清理遮挡物并确保指示器周围无异物。

    7. 总结和推荐


    Q16系列16毫米面板安装LED指示器凭借其高亮度、宽电压范围和出色的环境适应性,在多种应用场合中表现出色。尤其适合在恶劣环境中使用,如户外或高湿度环境。推荐给寻求高性能、稳定耐用的指示器解决方案的用户。
    希望这份技术手册能帮助您更好地了解和使用Q16系列16毫米面板安装LED指示器。如有任何疑问或需要进一步的信息,请随时联系我们。

Q16F5BXXHR12E3PB参数

参数
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 -
长*宽*高 10mm*10mm*10mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q16F5BXXHR12E3PB厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16F5BXXHR12E3PB数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16F5BXXHR12E3PB Q16F5BXXHR12E3PB数据手册

Q16F5BXXHR12E3PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
