Q8F7BXXG02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-3217136
供应商: 海外现货
标准整包数: 1

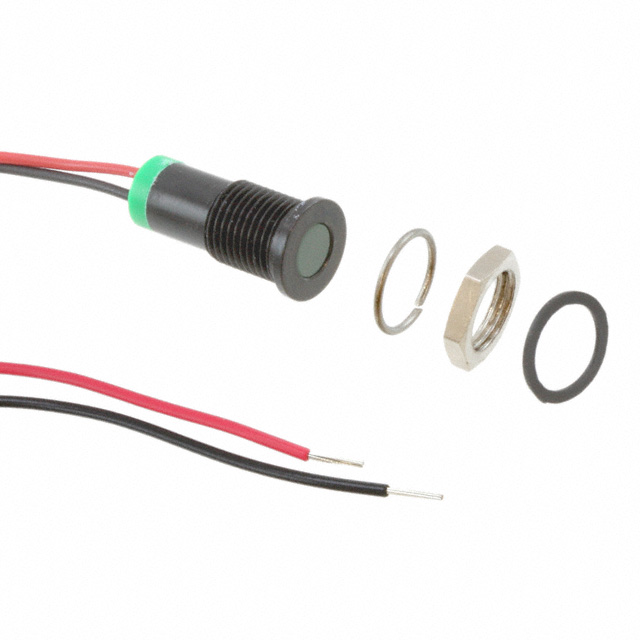

APEM 发光二极管 Q8F7BXXG02E

Q8F7BXXG02E概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款型号为Q8系列的8mm面板安装LED指示灯。这类指示灯广泛应用于工业控制、仪表盘显示、家用电器以及各类电子设备中。它们通过直观的灯光信号帮助用户快速识别系统状态或异常情况。

    技术参数


    1. 基本规格:
    - 最大反向电压:5 V
    - 视角:30°至100°(依型号而定)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(依选项而定)
    - 最大面板厚度:7 mm
    2. 发光二极管组件规格:
    - 红色高亮度LED:5,000 mcd(2.2 V)
    - 绿色高亮度LED:10,000 mcd(3.3 V)
    - 黄色高亮度LED:4,000 mcd(2.0 V)
    - 蓝色高亮度LED:2,200 mcd(3.3 V)
    - 白色高亮度LED:2,500 mcd(3.3 V)
    - 橙色高亮度LED:4,000 mcd(2.2 V)
    3. 电气规格:
    - 工作电压范围:0.2至3.3 VDC(无电阻),最大电流20 mA
    - 可选工作电压:6 VDC、12 VDC、24 VDC、28 VDC、110 VAC、220 VAC(电流相应调整)
    4. 环境规格:
    - 塑料后盖:储存及操作温度范围-30°C至+65°C
    - 环氧树脂后盖:储存及操作温度范围-40°C至+85°C

    产品特点和优势


    1. 密封选项:IP67密封等级(符合EN60529标准),适用于恶劣环境条件下的可靠运行。
    2. 高亮度选择:提供超亮、高亮和普通LED选项,以满足不同应用场景的需求。
    3. 多色LED组合:支持单色、双色和三色LED组合,满足多样化的显示需求。
    4. 多样化终端配置:多种引脚、焊片、接线端子和防水套管等配置,便于不同安装要求的应用场合。

    应用案例和使用建议


    1. 工业控制:用于各种机械设备上的状态指示灯,能够显著提高生产效率。
    2. 家用电器:在洗衣机、空调等家电上作为故障报警或模式切换指示。
    3. 汽车仪表板:作为指示灯组件,显示车辆状态信息。
    使用建议:
    - 在选择具体型号时,根据实际应用场景考虑颜色、亮度、供电电压等因素。
    - 确保正确连接LED正负极,防止反向电压导致损坏。
    - 为了延长使用寿命,避免超过最大工作电压的10%。

    兼容性和支持


    该系列产品与市面上大多数电子元器件兼容。公司提供了详尽的技术支持服务,包括安装指南、故障排查、保修政策等,确保客户能够顺利部署和使用这些LED指示灯。

    常见问题与解决方案


    1. 问题:无法正常点亮。
    - 解决方案:检查电源连接是否正确,确认LED的正负极是否安装无误。

    2. 问题:亮度不足。
    - 解决方案:检查输入电压是否在规定范围内,如需更高亮度,可选用超亮LED型号。
    3. 问题:出现闪烁现象。
    - 解决方案:检查是否连接了外部触发信号,若非故意设计,则需要排除此干扰因素。

    总结和推荐


    综上所述,Q8系列8mm面板安装LED指示灯凭借其出色的耐久性和多功能性,在多种应用场景中表现出色。尤其是其支持多种电压输入和多色组合,使其在现代工业和家居设备中具有广泛的适用性。强烈推荐对于需要可靠状态指示的应用场合。

Q8F7BXXG02E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 袋装

Q8F7BXXG02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F7BXXG02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F7BXXG02E Q8F7BXXG02E数据手册

Q8F7BXXG02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
