首页  >  产品百科  >  QS101XXHG220

QS101XXHG220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: N-QS101XXHG220
供应商: 云汉优选
标准整包数: 1

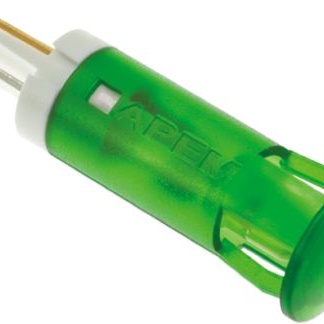

APEM 发光二极管 QS101XXHG220

QS101XXHG220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种嵌入式安装的指示灯,主要用于面板上的信号指示。这些指示灯提供多种颜色选项,包括红色、绿色、黄色、蓝色、橙色和白色(透明),适用于广泛的应用领域,如工业控制、仪器仪表和消费电子产品。

    2. 技术参数


    - 基本特性
    - 颜色:红、绿、黄、蓝、橙、白(透明)
    - 视角:标准LED 30°,高亮度LED 45°
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 面板厚度(建议):0.8mm (0.031") - 1.6mm (0.062")
    - 镜片材料:聚碳酸酯(UL94V-0)
    - 电气特性
    - 标准LED发光强度:红色 25 mcd,绿色 20 mcd,黄色 20 mcd,蓝色 800 mcd,橙色 30 mcd,白色 1200 mcd
    - 高亮度LED发光强度:红色 6000 mcd,绿色 1200 mcd,黄色 380 mcd,蓝色 1600 mcd,橙色 4100 mcd,白色 2500 mcd
    - 前向电压:标准LED 红色 2.0 V,绿色 2.2 V,黄色 2.1 V,蓝色 3.3 V,橙色 2.0 V,白色 3.3 V
    - 高亮度LED前向电压:红色 2.2 V,绿色 3.3 V,黄色 2.0 V,蓝色 3.3 V,橙色 2.2 V,白色 3.3 V
    - 操作电流:红色 20 mA,绿色 20 mA,黄色 20 mA,蓝色 20 mA,橙色 6 mA,白色 3 mA
    - 最大反向电压:5 V
    - 尺寸和安装
    - 切割孔尺寸:6mm, 8mm, 10mm, 12mm直径
    - 引线长度:200mm(标准),其他长度可定制
    - 接线端子:焊锡引脚/快接端子、6mm (2.0 x 0.5mm)、8mm、10mm、12mm (2.8 x 0.8mm)

    3. 产品特点和优势


    - 耐用性:使用寿命长达10万小时,适合长期运行环境。
    - 高亮度选项:高亮度LED适用于日光下操作,增强可视性。
    - 兼容性:提供多种电压选择(2VDC - 220VAC),适用范围广。
    - 易于安装:前面板插入式安装,无需额外固定件。
    - 多颜色选择:提供多种颜色,满足不同应用需求。

    4. 应用案例和使用建议


    - 工业控制面板:在工业自动化环境中,用于状态显示和报警指示。
    - 家用电器:用于微波炉、空调等家电设备的状态指示。
    - 汽车行业:用于汽车仪表盘的指示灯。
    使用建议:
    - 确保安装时使用适当的工具以避免损坏。
    - 使用正确的电阻值来确保LED的正常工作。
    - 在高湿度环境中使用时,注意防水保护。

    5. 兼容性和支持


    - 兼容性:QS-Series LED指示灯可以轻松与各种电子设备和控制系统集成。
    - 厂商支持:APEM公司提供详细的技术文档和专业支持服务。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电压?
    - A: 根据具体应用的电源电压选择相应的LED型号。

    - Q: 为什么需要外部电阻?
    - A: 外部电阻用于限制电流,保护LED免受过流损害。

    - Q: 如何清洁LED指示灯?
    - A: 使用柔软的干布轻轻擦拭。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的指示灯,适用于广泛的工业和商业应用。其高亮度、长寿命和易于安装的特点使其在市场上具有很强的竞争力。对于需要高质量指示灯的应用场景,强烈推荐使用这款产品。

QS101XXHG220参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 45°
透镜类型 散射
Vf-正向电压 220V
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS101XXHG220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXHG220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXHG220 QS101XXHG220数据手册

QS101XXHG220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.021 ¥ 25.6785
90+ $ 2.884 ¥ 24.514
100+ $ 2.6928 ¥ 22.8888
库存: 100
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 1027.14
