首页  >  产品百科  >  QS123XXY24

QS123XXY24

产品分类: 发光二极管
厂牌: APEM

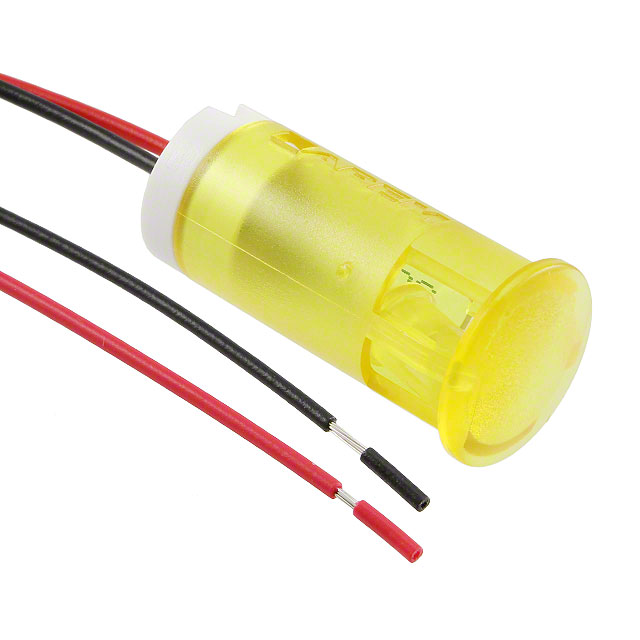

产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: 642-QS123XXY24
供应商: Mouser
标准整包数: 1

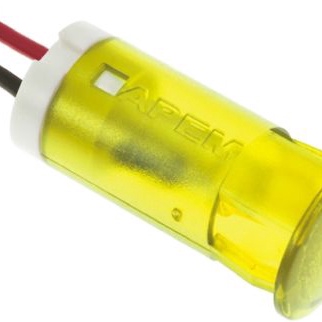

APEM 发光二极管 QS123XXY24

QS123XXY24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种集成了多种功能的指示灯,主要用于面板安装。这些LED指示灯具有标准亮度和高亮度选项,适用于各种显示需求,尤其适合需要在强光下也能清晰可见的应用场景。主要应用领域包括工业控制面板、仪器仪表、通信设备、以及其他需要状态指示的应用。

    技术参数


    | 颜色 | 标准亮度(mcd) | 正向电压(V) | 高亮度(mcd) | 正向电压(V) | 操作电压范围(V) | 操作电流(mA) |

    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2.0 - 2.5 | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8 - 13.2 | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6 - 26.4 | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2 - 30.8 | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99 - 110 | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 207 - 253 | 3 |
    产品特点:
    - 支持多种直径的切割尺寸(6mm, 8mm, 10mm 和 12mm)。
    - 前面板嵌入式安装,无需额外硬件。
    - 彩色扩散平面透镜。
    - 标准或高亮度LED,适用于不同的光照条件。
    - 支持电阻焊片/端子或导线(200mm标准长度)。
    - 包含双色LED选项。
    - UL496认证组件。
    技术特性:
    - 最大反向电压:5V
    - 视角:标准LED为30°,高亮度LED为45°
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 镜头材料:聚碳酸酯(UL94V-0)
    - 身体模塑材料:聚碳酸酯(UL94V-0)

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有以下显著优势:
    - 高亮度选项适合在强光下工作。
    - 双色LED可提供更大的灵活性。
    - 通过不同颜色和亮度来满足多样化的需求。
    - 模块化设计使其易于安装和维护。

    应用案例和使用建议


    应用案例:
    1. 工业控制面板:用于显示机器的状态,如电源、运行和故障等。
    2. 通信设备:监控设备的工作状态。
    3. 医疗设备:显示设备的运行情况,如报警指示等。
    使用建议:
    - 在安装前确保面板厚度在0.8mm至1.6mm之间。
    - 根据所需的亮度选择合适的颜色和型号。
    - 安装时应注意正负极标识,正确连接金端子(+)、银端子(-)。

    兼容性和支持


    - 支持多种电压输入(2VDC 至 220VAC)。
    - 提供电阻焊片/端子或导线连接方式。
    - 用户可以通过访问制造商官网获得进一步的技术支持和维护指南。

    常见问题与解决方案


    Q: 如何确保正确的连接?
    A: 在安装LED时,请注意金端子代表正极(+),银端子代表负极(-)。对于电阻焊片/端子,确保正确焊接以避免短路或损坏。
    Q: LED灯不亮怎么办?
    A: 检查电源电压是否符合要求,确认正负极接线正确。如果仍无法点亮,可能需要更换LED灯。
    Q: 什么是双色LED?
    A: 双色LED通过改变供电方向可以产生不同的颜色。具体来说,当电流通过金端子时,产生一种颜色;当电流反向通过时,产生另一种颜色。

    总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 在设计上注重耐用性和多功能性,能够在广泛的环境中可靠工作。其丰富的颜色选项和双色LED功能使其成为多种应用的理想选择。强烈推荐使用此产品,特别是对亮度和颜色多样性有较高要求的应用场景。
    希望以上内容能够帮助您更好地了解和使用QS-Series Snap-in Panel Mount LED Indicators。

QS123XXY24参数

参数
波长 -
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXY24 QS123XXY24数据手册

QS123XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.854 ¥ 57.9163
10+ $ 4.631 ¥ 39.132
50+ $ 4.1148 ¥ 34.7701
100+ $ 3.726 ¥ 31.4847
200+ $ 3.3048 ¥ 27.9256
2500+ $ 3.1395 ¥ 26.5288
库存: 104
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.91
