Q14F3CXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 红色 导线安装,面板安装 10mm*10mm*10mm
供应商型号: Q14F3CXXR12E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q14F3CXXR12E

Q14F3CXXR12E概述


    产品简介

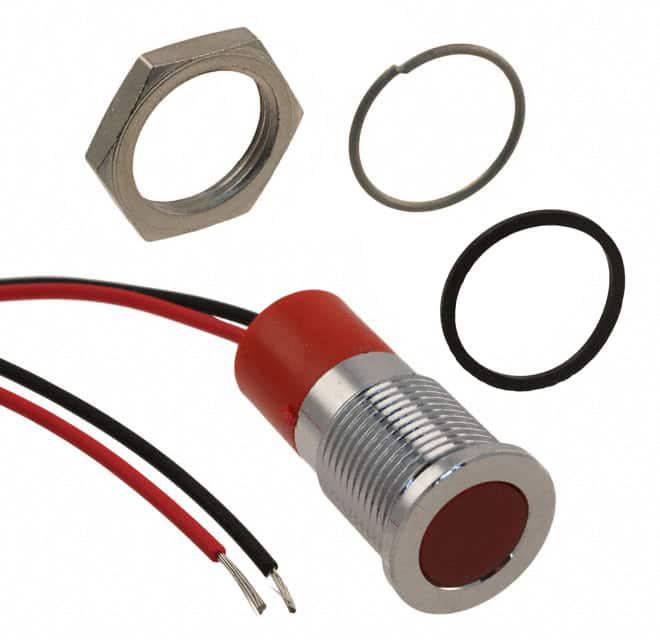

    本产品是直径14毫米的面板安装式LED指示灯(型号Q14系列)。这种LED指示灯适用于各种工业控制、车辆系统、医疗器械等领域。它采用镀铬黄铜边框设计,边框可以选择亮铬、黑铬或哑光灰色表面处理,后部则由模塑聚碳酸酯材料制成。此外,Q14系列还提供明亮和内陷两种类型的边框风格。

    技术参数


    - 基本参数
    - 最大反向电压:5V
    - 视角范围:30°至100°(视型号而定)
    - 使用寿命:100,000小时
    - 转矩:4cNm(视选项而定)
    - 最大面板厚度:11mm
    - 电气特性
    - 额定电压和电流范围:
    - 2 (无电阻):1.8V到3.3VDC,最大20mA
    - 6VDC:5.4V到6.6VDC,20mA
    - 12VDC:10.8V到13.2VDC,20mA
    - 24VDC:21.6V到26.4VDC,20mA
    - 28VDC:25.2V到30.8VDC,20mA
    - 110VAC:99V到121VAC,6mA
    - 220VAC:207V到235VAC,3mA
    - 注意:需要客户自行提供电阻以获得所需的运行电流
    - 环境条件
    - 塑料后盖:工作及存储温度范围 -30°C到+65°C(-22°F到+149°F)
    - 环氧树脂后盖:工作及存储温度范围 -40°C到+85°C(-40°F到+185°F)

    产品特点和优势


    1. IP67密封等级:符合EN60529标准,能够在恶劣环境下使用。
    2. 多功能应用:提供固定光源和闪烁光源选择,可应用于不同场景。
    3. 高亮度LED:具有超亮、高亮度、超高亮度三种LED组件可供选择,确保在各种光照条件下均有良好的显示效果。
    4. 多色选项:包括红、绿、黄、蓝、白等多种颜色选择,并可组合为双色或三色LED。
    5. 多种封装形式:可选焊接接头/快插接头、引脚、导线等多种安装方式。

    应用案例和使用建议


    - 工业控制:Q14系列LED指示灯可以用于各种机械设备的指示和报警功能,确保操作人员能够及时了解设备状态。
    - 汽车应用:适合作为汽车的灯光指示,如车灯、雾灯、转向灯等。为了确保在车辆使用过程中长期稳定工作,建议选择超亮LED以增强可视性。
    - 医疗设备:可应用于各类医疗仪器的报警或指示功能,通过高清晰度的LED发光实现对医疗人员的及时提示。
    使用建议:
    1. 在选择LED颜色时,应根据具体的应用环境和目标用户的视觉习惯来确定。
    2. 针对不同的供电电压,建议在电源输入端添加合适的限流电阻,以避免因电压波动导致的损坏。

    兼容性和支持


    - 兼容性:Q14系列LED指示灯可与多种电子控制系统和电路板兼容。
    - 技术支持:制造商提供详细的技术文档和在线支持服务,同时在客户遇到问题时可以联系APEM公司获取进一步的支持。

    常见问题与解决方案


    1. 问题:安装过程中遇到LED指示灯无法正常点亮的情况。
    - 解决方案:检查连接线路是否正确,确认是否已正确添加限流电阻。
    2. 问题:长时间使用后,LED指示灯亮度明显下降。
    - 解决方案:考虑更换为超亮LED,或者调整电流限制以延长使用寿命。
    3. 问题:需要定制特定颜色或安装方式的LED指示灯。
    - 解决方案:联系APEM公司进行定制咨询,根据需求生产特殊规格的产品。

    总结和推荐


    Q14系列LED指示灯凭借其高亮度、多样化的颜色选择、卓越的环境适应能力以及广泛的适用范围,成为了各种工业应用的理想选择。其独特的IP67密封性能和长久的使用寿命使其在各种恶劣环境下仍能保持高效运作。尽管初始成本较高,但考虑到其优异的表现和可靠性,我们仍然强烈推荐使用Q14系列LED指示灯。
    总体而言,Q14系列LED指示灯在质量和性能方面均表现出色,具备极高的市场竞争力。如果您正在寻找一种耐用且可靠的LED指示解决方案,Q14系列将是您不错的选择。

Q14F3CXXR12E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带平顶
长*宽*高 10mm*10mm*10mm
安装方式 导线安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

Q14F3CXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14F3CXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14F3CXXR12E Q14F3CXXR12E数据手册

Q14F3CXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 13.843 ¥ 115.0988
25+ $ 11.1725 ¥ 92.8947
50+ $ 9.5048 ¥ 79.0285
100+ $ 8.7768 ¥ 72.9369
250+ $ 7.7859 ¥ 63.7588
500+ $ 6.8259 ¥ 55.8969
1000+ $ 6.8259 ¥ 55.8969
库存: 22
起订量: 5 增量: 0
