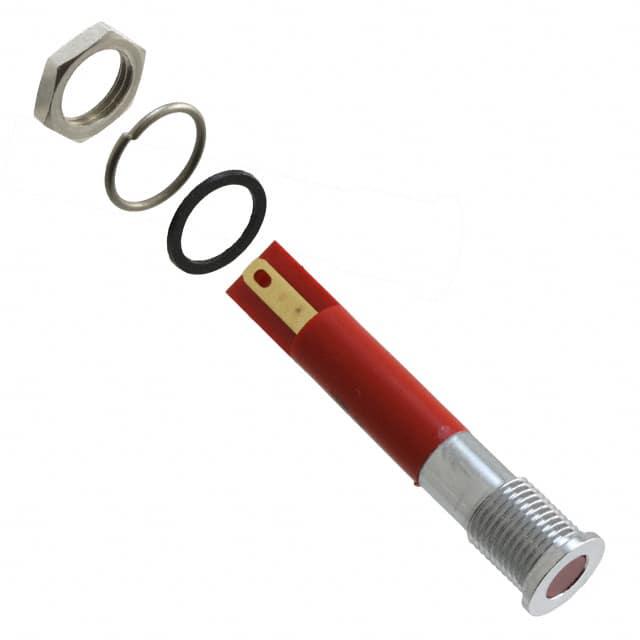

Q8F1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2494806
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8F1CXXR24E

Q8F1CXXR24E概述


    产品简介


    本产品是Q8系列的面板安装LED指示器,具有多种安装方式和发光颜色选择。该系列适用于需要高性能、高可靠性视觉指示的场合,广泛应用于工业控制、机械设备、汽车仪表板等领域。产品设计了显眼式、凹陷式和平齐式三种不同类型的安装方式,以适应不同的安装需求。

    技术参数


    - 材料:
    - 镀铬黄铜前面板(亮铬、黑色或亚光灰色)
    - 不锈钢316L前面板(仅限平齐式)

    - 最大反向电压:5 V

    - 视角:30°至100°(取决于型号)
    - 寿命:100,000小时
    - 扭矩:20到25 cNm
    - 最大面板厚度:7 mm
    - 绝缘电阻:500 VDC时为4,000 MΩ
    - 电气规格:
    - 工作电压范围:0.2(无电阻): 1.8至3.3 VDC,20 mA最大;6 VDC: 5.4至6.6 VDC,20 mA;12 VDC: 10.8至13.2 VDC,20 mA;24 VDC: 21.6至26.4 VDC,20 mA;28 VDC: 25.2至30.8 VDC,20 mA;110 VAC: 99至121 VAC,6 mA;220 VAC: 207至235 VAC,3 mA
    - 推荐客户自行提供所需工作电流的电阻
    - LED组件规格:
    - 红色、绿色、黄色、蓝色、白色、橙色、双色(红/绿)、三色(红/绿/黄)
    - 发光强度根据LED类型有所不同,可参见具体的技术规格

    产品特点和优势


    - IP67密封选项:符合EN60529标准,具备良好的防水防尘能力。
    - 宽广的工作温度范围:后部塑料体为-30°C至+65°C,后部环氧体为-40°C至+85°C。
    - 发光强度和亮度选择多样:从标准亮度、超亮到超级亮,可根据不同应用场景选择合适的亮度。
    - 多样的安装方式:支持表面安装、凹陷式安装和平齐式安装,以满足不同需求。
    - 多种颜色选择:提供红、绿、蓝、白、黄等多种颜色选择,适应不同的颜色编码需求。

    应用案例和使用建议


    应用案例
    Q8系列面板安装LED指示器广泛应用于各种工业设备、机械设备和控制系统中。例如,在机械设备上,用于显示设备状态;在汽车仪表板上,用于显示发动机转速和燃油量等关键信息。
    使用建议
    - 确保正确连接:对于110 VAC和220 VAC的应用,建议使用超亮或超级亮LED。
    - 安装前检查:在安装之前,确保设备和LED之间的连接正确且稳定。
    - 注意温度范围:根据工作环境选择合适的LED组件,尤其是当温度变化较大时,考虑使用绝缘材料以提高可靠性。

    兼容性和支持


    Q8系列LED指示器与其他电子元器件具有良好的兼容性,可以方便地集成到现有的控制系统中。厂商提供详细的技术支持和维护服务,包括使用手册、常见问题解答和技术咨询等。

    常见问题与解决方案


    - 问题1:如何确定正确的电压和电流?
    - 解决方案:参考产品手册中的电气规格部分,根据所需的工作电压选择对应的LED组件。
    - 问题2:如何安装LED指示器?
    - 解决方案:参照产品手册中的安装指南进行安装,确保按照正确的顺序和方法连接导线和终端。
    - 问题3:如何确保LED指示器的正常工作?
    - 解决方案:定期检查连接是否松动,确保LED组件与电路的连接稳固可靠。

    总结和推荐


    Q8系列面板安装LED指示器是一款高性能、高可靠性的视觉指示设备,适用于多种工业和汽车应用场景。其多样化的安装方式和丰富的颜色选择使其能够适应各种需求。尽管安装和使用过程中需注意细节,但总体而言,这款产品表现优异,值得推荐使用。如果你正在寻找一款多功能且可靠的LED指示器,Q8系列是一个很好的选择。

Q8F1CXXR24E参数

参数
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8F1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1CXXR24E Q8F1CXXR24E数据手册

Q8F1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8804 ¥ 142.6395
10+ $ 14.8641 ¥ 125.6017
25+ $ 12.1691 ¥ 102.8289
100+ $ 11.5754 ¥ 97.812
250+ $ 10.0551 ¥ 84.9654
500+ $ 9.3115 ¥ 78.6825
1000+ $ 8.5915 ¥ 72.5985
库存: 355
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 142.63
