QS81XXHB220

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 220V 交流, 3mA, 8mm安装孔径
供应商型号: 7863849
供应商: 海外现货
标准整包数: 1

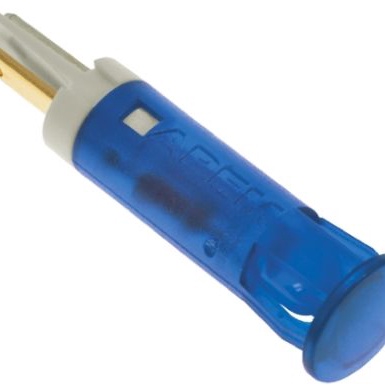

APEM 发光二极管 QS81XXHB220

QS81XXHB220概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款由Apem公司生产的嵌入式面板安装指示灯。这些指示灯广泛应用于各种工业和商业环境中,用于提供清晰可见的信号或状态指示。产品具有多种颜色选项,包括红、绿、黄、蓝、橙和白色(透明)。它们采用坚固耐用的设计,适用于多种工作环境,是实现高效和可靠信号指示的理想选择。

    技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术规格和参数:
    - 颜色与亮度
    - 红色:标准LED为25mcd,高亮度LED为6000mcd
    - 绿色:标准LED为20mcd,高亮度LED为1200mcd
    - 黄色:标准LED为20mcd,高亮度LED为380mcd
    - 蓝色:标准LED为800mcd,高亮度LED为1600mcd
    - 橙色:标准LED为30mcd,高亮度LED为4100mcd
    - 白色(透明):标准LED为1200mcd,高亮度LED为2500mcd
    - 正向电压
    - 红色:2.0VDC(标准),2.2VDC(高亮度)
    - 绿色:2.2VDC(标准),3.3VDC(高亮度)
    - 黄色:2.1VDC(标准),2.0VDC(高亮度)
    - 蓝色:3.3VDC(标准),3.3VDC(高亮度)
    - 橙色:2.0VDC(标准),2.2VDC(高亮度)
    - 白色(透明):3.3VDC(标准),3.3VDC(高亮度)
    - 工作电压范围
    - 红色:2VDC(无电阻)到1.8VDC至2.5VDC
    - 绿色:12VDC(无电阻)到10.8VDC至13.2VDC
    - 黄色:24VDC(无电阻)到21.6VDC至26.4VDC
    - 蓝色:28VDC(无电阻)到25.2VDC至30.8VDC
    - 橙色:110VAC到99VAC至110VAC
    - 白色(透明):220VAC到207VAC至253VAC
    - 工作电流
    - 红色、绿色、黄色、蓝色:20mA
    - 橙色:6mA
    - 白色(透明):3mA
    - 光束角
    - 标准LED:30°
    - 高亮度LED:45°
    - 使用寿命
    - 100,000小时
    - 工作温度范围
    - 运行温度:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C

    产品特点和优势


    - 多种尺寸和颜色选择:提供了多种直径尺寸(6mm、8mm、10mm 和 12mm)和颜色选择,以满足不同应用需求。
    - 快速安装:采用前板卡扣式安装设计,无需额外硬件即可轻松安装。
    - 高质量材料:透镜采用聚碳酸酯材料(UL94V-0),外壳模具同样采用聚碳酸酯(UL94V-0),确保高耐用性和可靠性。
    - 多电压支持:支持广泛的电压范围(2VDC 至 220VAC),适应不同的电源条件。
    - 高亮度LED选项:可选高亮度LED,即使在强光环境下也能提供清晰可见的指示。
    - 双色LED:提供双色LED选项,通过切换供电方向可以显示不同颜色。

    应用案例和使用建议


    - 工业控制面板:适用于需要清晰可见指示的工业自动化控制系统。
    - 建筑照明系统:用于楼宇内的安全指示和故障报警系统。
    - 交通信号灯:可用于指示交通状况和行人安全信息。
    - 使用建议:
    - 在使用高亮度LED时,注意不要过度暴露于强光环境中,以免影响使用寿命。
    - 对于特殊电压要求的应用,可以联系Apem获取定制化的解决方案。
    - 建议在安装前仔细检查连接线的颜色编码,确保正确的接线方式。

    兼容性和支持


    - 兼容性:适用于各种标准电气连接器,与多种电子设备兼容。
    - 技术支持:Apem提供全面的技术支持,包括产品选型、安装指导和售后维护服务。如需更多技术支持,可访问Apem官网或联系当地经销商。

    常见问题与解决方案


    - Q: 如何确定正确的LED型号?
    - A: 根据所需颜色、亮度和电压要求进行选择,参考技术手册中的详细规格参数。

    - Q: 是否需要外部电阻器?
    - A: 根据手册建议,某些型号需要外部电阻器来限制电流,确保LED正常工作。具体请参考产品技术规格。
    - Q: 安装时应注意哪些事项?
    - A: 在安装前确认所需的孔径尺寸和安装方式,确保LED正确安装且无松动。对于焊接接线端子,务必小心操作,避免损坏。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其多样化的颜色和尺寸选择、长寿命、宽工作电压范围和易于安装的特点,在多个应用领域展现出显著的优势。无论是工业控制还是日常照明,这款LED指示灯都能提供可靠的性能和清晰的信号指示。因此,强烈推荐在需要高质量LED指示灯的项目中选用该产品。

QS81XXHB220参数

参数
显示颜色 蓝色
视角 45°
透镜类型 散射
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS81XXHB220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXHB220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXHB220 QS81XXHB220数据手册

QS81XXHB220封装设计

查看详情并下载
Symbol
Footprint
3D Model
