首页  >  产品百科  >  QS83XXHG110

QS83XXHG110

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 110V 交流, 6mA, 8mm安装孔径
供应商型号: 7863855
供应商: 海外现货
标准整包数: 1

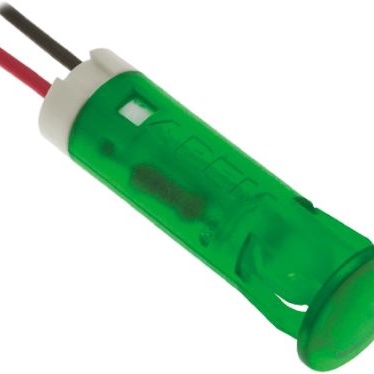

APEM 发光二极管 QS83XXHG110

QS83XXHG110概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款高效能的指示灯组件,适用于多种工业和商业应用场合。它们以其出色的亮度和宽泛的工作电压范围而著称。产品可选红、绿、黄、蓝、橙、白(透明)六种颜色,并提供6mm、8mm、10mm和12mm四种直径规格。这些LED指示灯采用表面安装方式,无需额外固定硬件,且具备高亮度LED和标准LED两种选择,以适应不同的光照条件。

    技术参数


    - 亮度:标准LED的光强度为25 mcd(红色)、20 mcd(绿色)、20 mcd(黄色)、800 mcd(蓝色)、30 mcd(橙色)、1200 mcd(白色),高亮度LED的光强度为6000 mcd(红色)、1200 mcd(绿色)、380 mcd(黄色)、1600 mcd(蓝色)、4100 mcd(橙色)、2500 mcd(白色)。
    - 正向电压:标准LED正向电压为2.0V(红色)、2.2V(绿色)、2.1V(黄色)、3.3V(蓝色)、2.0V(橙色)、3.3V(白色),高亮度LED正向电压为2.2V(红色)、3.3V(绿色)、2.0V(黄色)、3.3V(蓝色)、2.2V(橙色)、3.3V(白色)。
    - 工作电流:20mA(红色、绿色、黄色、蓝色)、6mA(橙色)、3mA(白色)。
    - 工作电压范围:2VDC至220VAC。
    - 使用寿命:100,000小时。
    - 视角:标准LED为30°,高亮度LED为45°。
    - 最大反向电压:5V。
    - 工作温度范围:-30°C至+85°C。
    - 储存温度范围:-40°C至+100°C。

    产品特点和优势


    1. 多种颜色选择:提供广泛的色彩选项,满足不同设计需求。
    2. 高亮度LED:在光线充足的环境中依然保持明亮显示效果。
    3. 低功耗:通过调节电阻可以达到所需的电流,同时减少能源消耗。
    4. 高耐用性:高寿命设计使得LED可以长期稳定工作。
    5. 宽电压范围:适合各种电压输入,增加其在不同电路中的适用性。
    6. 快速安装:前盖板安装方式简单快捷,无需额外固定件。

    应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators 主要应用于工业控制面板、仪表盘、机器视觉系统和家用电器等领域。在具体应用中,应注意以下几点:
    - 选择合适电压的LED:根据电路要求选择合适的电压LED,确保安全可靠运行。
    - 安装位置:建议将LED安装在易于观察的位置,避免遮挡影响其指示效果。
    - 合理布局:在多指示灯系统中,考虑颜色和间距等因素,使整个系统更加清晰易读。
    - 散热措施:虽然产品设计时已考虑到散热问题,但在密集安装时仍需注意散热,以防过热损坏。

    兼容性和支持


    - 兼容性:适用于多种电压和接口,且提供多种线缆长度选择。
    - 技术支持:厂商提供详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问:如何正确识别正负极?
    答:金制接线片标识阳极(+),银色接线片标识阴极(-)。红电线标识阳极(+),黑电线标识阴极(-)。
    - 问:如何计算所需电阻?
    答:根据公式\(R = \frac{V{source} - Vf}{I}\),其中\(V{source}\)为电源电压,\(Vf\)为LED正向电压,\(I\)为LED工作电流。
    - 问:如何确定正确的安装孔尺寸?
    答:产品提供了6mm、8mm、10mm和12mm四种规格,确保安装孔尺寸与之匹配。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款集高性能和易用性于一体的优秀产品,它不仅具有出色的光强表现和长寿命,还具备广泛的电压适用范围和快速安装特性。在工业控制和电子设备制造领域有着广泛的应用前景。因此,我们强烈推荐这款产品用于各类需要清晰指示的场合。

QS83XXHG110参数

参数
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 45°
透镜类型 扩散
长*宽*高 28mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS83XXHG110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS83XXHG110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS83XXHG110 QS83XXHG110数据手册

QS83XXHG110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 58.6009
25+ ¥ 55.6699
50+ ¥ 53.9491
100+ ¥ 52.8126
400+ ¥ 51.6548
库存: 77
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 58.6
