QS103XXY24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 黄色LED面板指示灯, 24V 直流, 20mA, 10mm安装孔径
供应商型号: 7864179
供应商: 海外现货
标准整包数: 1

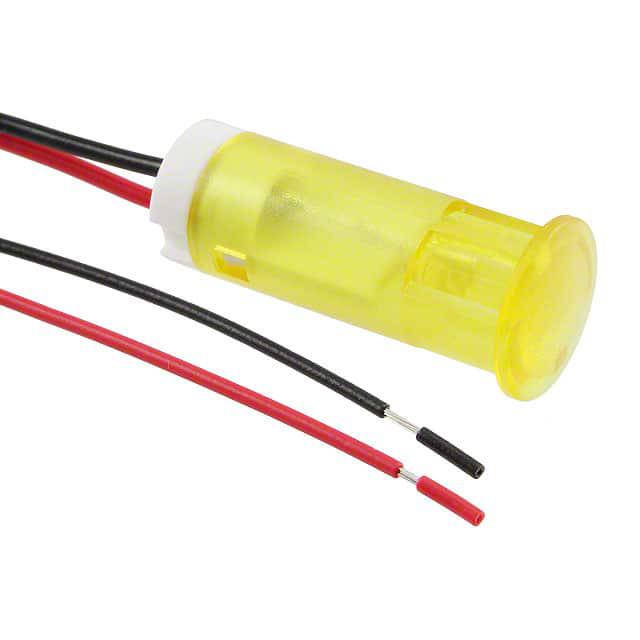

APEM 发光二极管 QS103XXY24

QS103XXY24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的LED指示灯,广泛应用于各种设备的面板上。它提供多种颜色选择(红、绿、黄、蓝、橙、白),并支持直流和交流电压输入。该产品具有高亮度和标准亮度两种型号,适用于不同光照环境下的需求。此外,其独特的设计使得安装简便快捷,无需额外的安装硬件。

    技术参数


    | 参数 | 规格 |

    | 颜色 | 红、绿、黄、蓝、橙、白(透明) |
    | 标准亮度(mcd) | 红:25,绿:20,黄:20,蓝:800,橙:30,白:1200 |
    | 高亮度(mcd) | 红:6000,绿:1200,黄:380,蓝:1600,橙:4100,白:2500 |
    | 正向电压(V) | 标准:红:2.0,绿:2.2,黄:2.1,蓝:3.3,橙:2.0,白:3.3
    高亮度:红:2.2,绿:3.3,黄:2.0,蓝:3.3,橙:2.2,白:3.3 |
    | 操作电压范围(V) | 直流:2V - 28V,交流:110V - 220V |
    | 工作电流(mA) | 20mA(直流),6mA(交流) |
    | 视角 | 标准:30°,高亮度:45° |
    | 工作温度范围 | -30°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +100°C |

    产品特点和优势


    1. 安装便捷:采用前面板嵌入式安装,无需额外硬件。
    2. 高可靠性:寿命可达100,000小时。
    3. 多色选择:提供六种颜色选项,满足不同应用需求。
    4. 宽电压范围:支持2V至220V的操作电压,适用性强。
    5. 高亮度选项:高亮度型号适合在强光环境下使用。
    6. 兼容性:支持直流和交流电压,适应多种供电系统。

    应用案例和使用建议


    - 工业自动化设备:常用于监控系统,指示机器状态。
    - 医疗设备:可作为诊断工具中的信号灯,指示设备运行状态。
    - 消费电子产品:如家用电器面板上的指示灯。
    使用建议:
    - 在操作高亮度LED时,注意散热问题,以延长使用寿命。
    - 选择合适的电源电压,并根据需要加装适当的限流电阻。
    - 选择适合的安装孔径(6mm、8mm、10mm、12mm),确保安装稳定。

    兼容性和支持


    - 兼容性:适用于广泛的直流和交流电源系统,与大多数控制板兼容。
    - 支持和服务:APEM公司提供详尽的技术支持文档和客户咨询服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - Q1:如何正确连接LED?
    - A1:使用红色线表示正极(Anode),黑色线表示负极(Cathode)。对于高亮度LED,确保正向电压符合要求。

    - Q2:如何判断LED损坏?
    - A2:检查是否有光亮输出,若无光亮输出则可能是LED损坏。也可以用万用表测量正反向电阻来判断。

    - Q3:LED能否长时间点亮?
    - A3:是的,但要确保工作在规定的工作温度范围内,并注意散热问题。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators凭借其丰富的颜色选择、宽泛的工作电压范围和出色的耐用性,在多个应用领域都表现出色。其便捷的安装方式和高效的光学性能使其成为市场上的热门产品。总的来说,这款产品非常适合需要高性能LED指示灯的应用场景,值得推荐给用户。

QS103XXY24参数

参数
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXY24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXY24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXY24 QS103XXY24数据手册

QS103XXY24封装设计

查看详情并下载
Symbol
Footprint
3D Model
