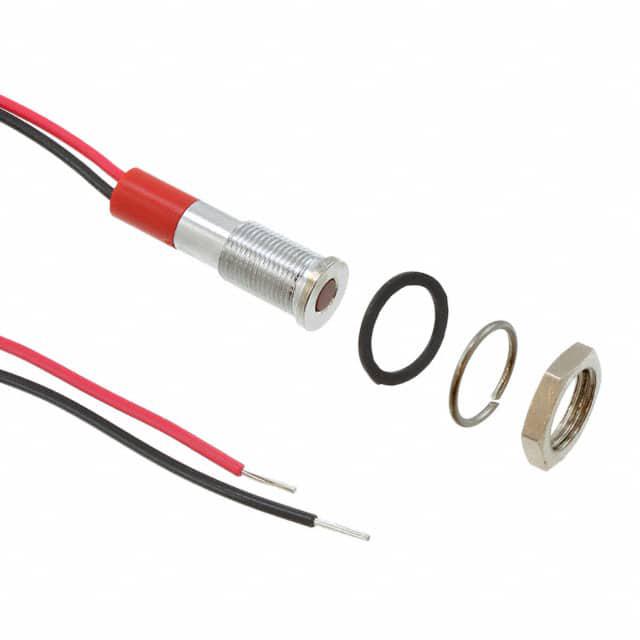

Q6F3CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 红色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: ET-2008498
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q6F3CXXR24E

Q6F3CXXR24E概述


    产品简介


    本产品为Q6系列的面板安装式LED指示灯,适用于多种工业和消费电子产品。这些LED指示灯以其高亮度、长寿命及多功能的安装方式而闻名,适用于汽车、医疗设备、家用电器和通信设备等多种场合。

    技术参数


    基本规格
    - 额定电压范围:2.0V至30.8V
    - 最大反向电压:5V
    - 视角:30°至100°(依赖于具体型号)
    - 预期使用寿命:100,000小时
    - 最大扭矩:4cNm(根据选项不同)
    - 最大面板厚度:7mm
    LED特性
    - 颜色选择:红、绿、黄、蓝、白、橙色、双色
    - 发光强度:
    - 普通:红色(3,700mcd),绿色(2,000mcd),黄色(1,200mcd),橙色(4,500mcd)
    - 超亮:红色(600mcd),绿色(350mcd),黄色(140mcd),橙色(400mcd)
    工作环境
    - 操作温度范围:后塑料体 -30°C 至 +65°C;后环氧体 -40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 防护等级:IP67
    安装与终端
    - 安装孔径:直径6mm
    - 终端类型:焊盘/压接(2.0x0.5mm),引脚,电线(默认长度200mm,其他长度可定制)

    产品特点和优势


    1. IP67密封选项:提供更高的防护能力,符合EN60529标准,适合各种恶劣环境。
    2. 广泛的电压支持:从2.0V到30.8V,适应不同的电源需求。
    3. 高亮度:超亮型LED提供高达数千毫坎德拉的光强,确保在各种光照条件下都能清晰可见。
    4. 长寿命:长达10万小时的工作寿命,降低维护成本并提高可靠性。
    5. 多功能终端配置:提供多种终端类型,方便用户根据具体应用需求进行选择。

    应用案例和使用建议


    应用案例
    - 汽车仪表板:作为速度计和油量表的背光灯。
    - 家用电器:冰箱、微波炉等家电设备的状态指示灯。
    - 医疗设备:手术设备和监测仪器的操作状态指示。
    使用建议
    1. 散热管理:高亮度LED会发热,因此需要良好的散热措施以延长使用寿命。
    2. 电压选择:根据应用需求选择合适的电压等级,避免超过最大值导致损坏。
    3. 正确接线:根据LED类型选择正确的终端类型,避免错误接线导致的损坏。

    兼容性和支持


    Q6系列LED指示灯与各种标准接口兼容,适用于广泛的设备和系统。厂商提供了详尽的技术支持和售后服务,包括但不限于产品安装指导、故障排查和技术咨询。

    常见问题与解决方案


    1. 问:LED灯泡无法正常点亮?
    - 答:检查连接线路是否正确,电压是否在允许范围内,必要时更换LED灯泡。

    2. 问:灯具亮度不均匀?
    - 答:确认所有LED处于相同的工作条件,如电压和电流。如有必要,重新调整LED位置或更换不良LED。

    总结和推荐


    Q6系列面板安装式LED指示灯凭借其广泛的应用范围、优秀的技术参数、良好的耐用性和易于安装等特点,在众多LED指示灯中脱颖而出。强烈推荐在各种工业和消费电子产品中使用,尤其适合那些对指示灯亮度、使用寿命和防护性能要求较高的场合。

Q6F3CXXR24E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带平顶
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6F3CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F3CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F3CXXR24E Q6F3CXXR24E数据手册

Q6F3CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
