首页  >  产品百科  >  QS121XXHB220

QS121XXHB220

产品分类: 发光二极管
厂牌: APEM

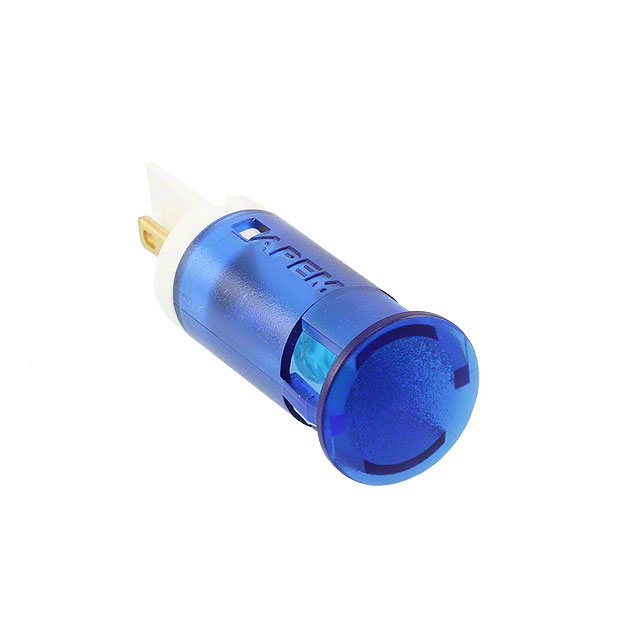

产品描述: APEM 蓝色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 7864384
供应商: 海外现货
标准整包数: 1

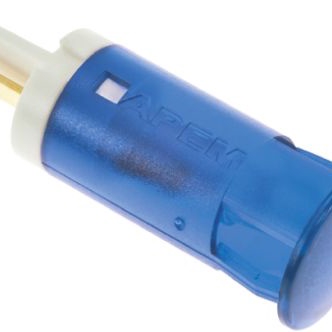

APEM 发光二极管 QS121XXHB220

QS121XXHB220概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种广泛应用于各种设备面板上的指示灯。这些LED指示灯适用于多种颜色选择(红、绿、黄、蓝、橙、白),提供标准亮度和高亮度两种型号。它们具有广泛的电压范围(2VDC至220VAC),并具备灵活的安装方式和引脚配置。这些特性使得QS-Series成为各种工业控制、通信系统、家用电器等领域中不可或缺的组件。

    2. 技术参数


    以下是QS-Series Snap-in Panel Mount LED Indicators的主要技术参数:
    | 参数 | 标准亮度 | 高亮度 |
    |
    | 颜色 | 红 | 红 |
    | 光强度 (mcd) | 25 | 6000 |
    | 正向电压 (V) | 2.0 | 2.2 |
    | 颜色 | 绿 | 绿 |
    | 光强度 (mcd) | 20 | 1200 |
    | 正向电压 (V) | 2.2 | 3.3 |
    | 颜色 | 黄 | 黄 |
    | 光强度 (mcd) | 20 | 380 |
    | 正向电压 (V) | 2.1 | 2.0 |
    | 颜色 | 蓝 | 蓝 |
    | 光强度 (mcd) | 800 | 1600 |
    | 正向电压 (V) | 3.3 | 3.3 |
    | 颜色 | 橙 | 橙 |
    | 光强度 (mcd) | 30 | 4100 |
    | 正向电压 (V) | 2.0 | 2.2 |
    | 颜色 | 白 | 白 |
    | 光强度 (mcd) | 1200 | 2500 |
    | 正向电压 (V) | 3.3 | 3.3 |
    此外,产品还具有以下关键特性:
    - 尺寸:6mm, 8mm, 10mm 和 12mm 直径开孔尺寸。
    - 前面板嵌入式安装无需额外硬件。
    - 彩色扩散平面透镜。
    - 工作电压范围:2VDC 至 220VAC。
    - 引脚类型:焊接引脚/端子,6mm(2.0 x 0.5mm)、8mm、10mm、12mm(2.8 x 0.8mm)或电线(200mm 标准长度)。
    - 标准亮度或高亮度LED用于日光下查看。
    - 可选双色LED。
    - UL496认证组件。

    3. 产品特点和优势


    - 灵活性:QS-Series提供多种颜色和亮度选项,适用于不同的照明需求。
    - 易于安装:前后面板嵌入式安装无需额外硬件,简化安装过程。
    - 长寿命:预期寿命达到100,000小时,减少维护成本。
    - 适应性强:宽泛的工作电压范围(2VDC - 220VAC),适用于多种电源环境。
    - 坚固耐用:采用聚碳酸酯材料,符合UL94V-0防火等级。

    4. 应用案例和使用建议


    QS-Series Snap-in Panel Mount LED Indicators常用于工业控制面板、仪器仪表、通信设备及家用电器等场合。为了确保最佳性能,建议:
    - 根据所需的操作电流选择适当的电阻器。
    - 在日光条件下使用高亮度LED,以提高可见度。
    - 注意电线的长度和类型,确保正确的电气连接。

    5. 兼容性和支持


    - 兼容性:QS-Series可与多种电压源(2VDC至220VAC)配合使用,适用于不同类型的电气系统。
    - 支持:APEM提供详细的技术文档和用户指南,以及在线技术支持和咨询服务。

    6. 常见问题与解决方案


    - Q:如何正确连接焊接引脚/端子?
    - A:金端子表示阳极(+),银端子表示阴极(-)。连接时请注意正负极性,避免短路。

    - Q:使用高亮度LED时需要哪些注意事项?
    - A:高亮度LED更适合在日光下使用。确保使用合适的驱动电压,避免过压损坏LED。

    7. 总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators凭借其广泛的应用范围、优异的性能和易用性,在市场上具有很高的竞争力。它能够满足各种复杂的工作环境要求,因此强烈推荐使用。
    通过以上的详细介绍,相信您对QS-Series Snap-in Panel Mount LED Indicators有了更深入的了解。无论是工业控制还是消费电子产品,这款LED指示灯都能为您的项目带来显著的优势。

QS121XXHB220参数

参数
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXHB220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXHB220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXHB220 QS121XXHB220数据手册

QS121XXHB220封装设计

查看详情并下载
Symbol
Footprint
3D Model
