Q8F8BZZRYG02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带平顶 扩散,无色 红色,绿色,黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-3218178
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 Q8F8BZZRYG02E

Q8F8BZZRYG02E概述


    产品简介

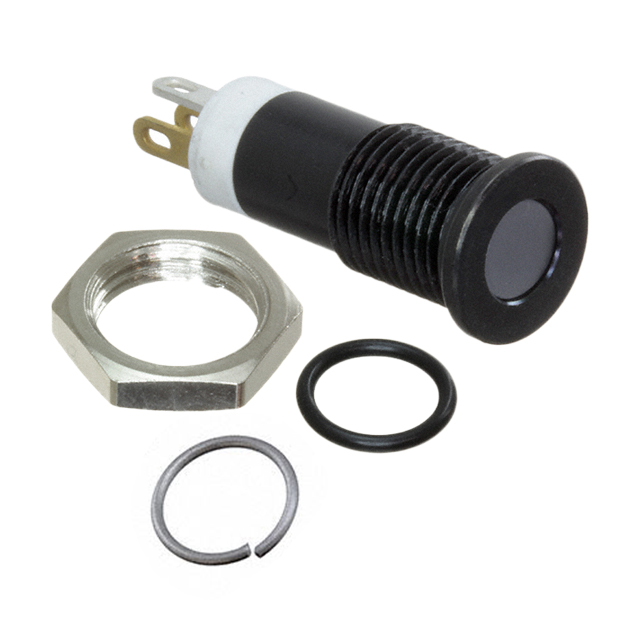

    产品名称:Q8系列8毫米面板安装LED指示灯
    产品类型:Q8系列8毫米面板安装LED指示灯主要用于各种需要视觉反馈的应用场合,如工业控制面板、汽车仪表板和家用电器等。这些指示灯以其高亮度、长寿命和广泛的适用电压范围而闻名,适用于多种环境条件下的指示需求。
    主要功能:
    - 提供红、绿、黄、蓝、白等多种颜色选择
    - 支持固定光和闪烁光模式
    - 可选IP67密封等级(符合EN60529标准)
    - 提供多种接线方式,便于集成到不同类型的电路中
    应用领域:广泛应用于工业自动化设备、医疗器械、安防监控系统、家电控制面板、汽车内饰等领域。

    技术参数


    | 参数项 | 规格 |

    | 最大反向电压 | 5 V |
    | 视场角 | 30°至100° (根据型号) |
    | 使用寿命 | 100,000 小时 |
    | 扭矩 | 20至25 cNm |
    | 最大面板厚度 | 7 mm |
    | 接线选项 | 焊接端子/压接端子、针脚、电线等 |
    | 电气特性 | 02 (无电阻):1.8至3.3 VDC,最大20 mA
    6 VDC:5.4至6.6 VDC,最大20 mA
    12 VDC:10.8至13.2 VDC,最大20 mA
    24 VDC:21.6至26.4 VDC,最大20 mA
    28 VDC:25.2至30.8 VDC,最大20 mA
    110 VAC:99至121 VAC,6 mA
    220 VAC:207至235 VAC,3 mA |
    工作温度范围:
    - 后塑料壳体:-30°C 至 +65°C (-22°F 至 +149°F)
    - 后环氧树脂壳体:-40°C 至 +85°C (-40°F 至 +185°F)

    产品特点和优势


    - 多种颜色选择:提供红、绿、黄、蓝、白等多种颜色选择,满足不同应用场景的需求。
    - 优异的光学性能:通过环氧树脂透镜或水清环氧树脂透镜实现高亮度显示。
    - 高可靠性和长寿命:高达100,000小时的使用寿命,确保长期稳定的运行。
    - IP67密封等级:符合EN60529标准,适合户外及潮湿环境使用。
    - 多种接线方式:提供焊接端子、压接端子、针脚、电线等多样化的接线方式,方便集成到不同类型的电路中。

    应用案例和使用建议


    应用案例:该LED指示灯常用于工业控制面板、汽车仪表板和家用电器中,例如机床的运行状态指示、汽车的刹车灯和车内氛围灯等。
    使用建议:
    - 在设计时应考虑指示灯的工作电流和电压,以确保长期稳定运行。
    - 若需在110 VAC或220 VAC下使用,建议选用超亮LED以提高显示效果和可靠性。
    - 长时间使用时注意散热问题,避免因过热导致性能下降。
    - 安装时要根据面板厚度选择合适的接线方式,确保稳定安装。

    兼容性和支持


    - 兼容性:Q8系列LED指示灯可与其他标准电子元器件和控制系统良好兼容。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册和故障排查指南等。用户可通过官方网站或授权分销商获取相关资源和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED指示灯无法点亮 | 检查电源连接是否正确,确认供电电压和电流是否符合要求。 |
    | 亮度明显降低 | 检查供电电压是否稳定,确保没有超出LED的最大承受值。 |
    | 指示灯闪烁不稳定 | 检查接线是否有松动或接触不良现象,重新焊接端子或更换线路。|
    | 指示灯颜色变化异常 | 检查LED接线是否正确,确保正负极连接无误。 |

    总结和推荐


    综合评估:Q8系列8毫米面板安装LED指示灯凭借其出色的光学性能、广泛的电压适应能力和优越的耐用性,在各类工业和消费电子产品中表现出色。其多样化的设计选择和广泛的应用领域使其成为市场上极具竞争力的产品之一。
    推荐:强烈推荐给需要高可靠性、稳定性和易维护性的工业自动化、汽车、医疗和家用电器等领域的客户。对于需要高亮度指示和复杂电路集成的项目来说,Q8系列LED指示灯无疑是理想的选择。

Q8F8BZZRYG02E参数

参数
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 扩散,无色
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F8BZZRYG02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F8BZZRYG02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F8BZZRYG02E Q8F8BZZRYG02E数据手册

Q8F8BZZRYG02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
