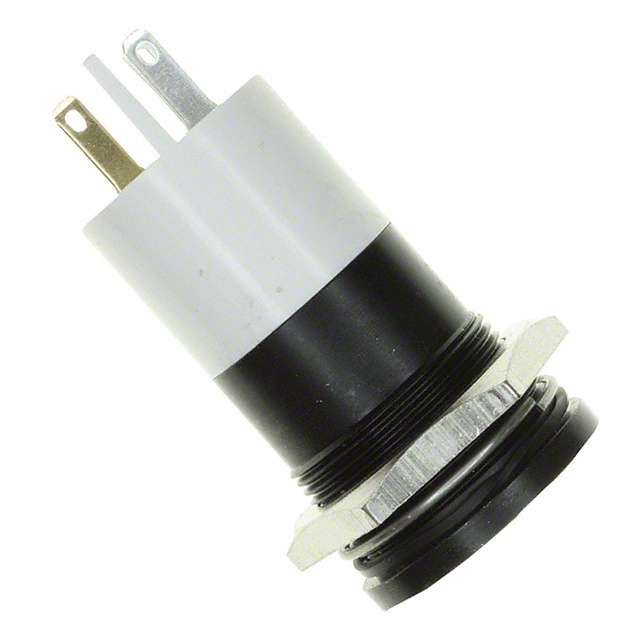

Q22F1BXXW110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 110V 圆形,带平顶 扩散 白色 焊接安装,面板安装 18mm*18mm*18mm
供应商型号: N-Q22F1BXXW110E
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 Q22F1BXXW110E

Q22F1BXXW110E概述

    Q SERIES Ø22mm (.866") Panel Mount LED Indicators

    1. 产品简介


    Q SERIES Ø22mm (.866") Panel Mount LED Indicators 是一款专门设计用于面板安装的LED指示灯,具有多种安装样式和配置选项。它主要应用于工业控制面板、汽车仪表盘以及其他需要高可靠性和可视性的环境中。此系列LED指示灯提供多种颜色和亮度等级,可满足不同应用需求。

    2. 技术参数


    | 参数 | 规格 |

    | 面板开孔直径 | Φ22.00 mm (+0.15/-0.0) |
    | 标准LED强度(标准和凹面) | 红色:82mcd,70mcd;绿色:95mcd,66mcd;黄色:60mcd,59mcd;蓝色:120mcd,101mcd;白色:1,000mcd,150mcd |
    | 超亮LED强度(标准和凹面) | 红色:465mcd,800mcd;绿色:245mcd,980mcd;黄色:365mcd,1,250mcd |
    | 正向电压 | 红色:5.7V;绿色:6.0V;黄色:5.9V;蓝色:9.9V;白色:3.3V;红绿双色:2.0V/2.2V;红绿黄三色:2.0V/2.2V/2.1V |
    | 最大反向电压 | 5V |
    | 视角 | 30°-100° |
    | 工作寿命 | 100,000小时 |
    | 温度范围 | -40°C 至 +85°C |
    | 操作电流(典型值) | 05(无电阻器):3.3V至9.9VDC,最大40mA;12VDC:10.8V至13.2VDC,40mA;24VDC:21.6V至26.4VDC,40mA;28VDC:25.2V至30.8VDC,40mA;110VAC:99V至121VAC,5mA;220VAC:207V至253VAC,3mA |

    3. 产品特点和优势


    - 多样化的设计:提供了22mm面板安装LED指示灯,具有18mm彩色散射环氧树脂透镜或18mm超亮LED。
    - 精美的外壳:不锈钢或镀铬黄铜装饰圈,以及模制聚碳酸酯后盖。
    - 定制化选择:提供凸面、凹面和平面三种外观选择,还可选择不锈钢和阳极氧化铝材料制成的斜面。
    - 灵活的连接方式:支持焊片/快接终端、引脚或200mm长的电线端子。
    - 防护等级:提供IP67密封选项。
    - 多功能显示:通过改变电压极性可实现二色LED和三色LED的不同颜色显示。

    4. 应用案例和使用建议


    Q SERIES LED指示灯广泛应用于汽车、工业控制面板和家用电器等领域。根据具体的应用需求,可以选择合适的LED颜色和亮度等级。例如,在汽车仪表盘中使用红色LED可以表示警告信号,而使用绿色LED则可以表示正常运行状态。为了确保最佳性能,建议使用超亮LED以提高可见性,特别是在110VAC和220VAC电压下。

    5. 兼容性和支持


    Q SERIES Ø22mm Panel Mount LED Indicators 具有良好的兼容性,能够与其他标准电气组件一起使用。厂商提供了全面的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。此外,还可以根据客户需求提供定制化的产品选项。

    6. 常见问题与解决方案


    - Q:如何选择正确的LED颜色?
    - A: 选择LED颜色应根据应用的具体要求来决定。红色通常用于警告信号,绿色用于正常运行状态,黄色用于注意或故障提示。

    - Q:如何安装LED指示灯?
    - A: 安装时需按照厂商提供的安装指南进行操作,确保正确固定并连接电源。如遇问题,可联系APTEM获取技术支持。
    - Q:如何处理过高的正向电压?
    - A: 严格遵守制造商规定的正向电压范围,以免影响LED寿命。如果电压超过推荐值,可能需要加装额外的限流电阻。

    7. 总结和推荐


    Q SERIES Ø22mm (.866") Panel Mount LED Indicators 在设计和性能上都表现出色,适用于各种复杂环境下的应用。其多样化的颜色选择、优异的防护性能以及高度的自定义能力,使其在市场上具备强大的竞争力。我们强烈推荐这款产品用于需要高可靠性、高可视性的工业控制面板和汽车仪表盘等场合。

Q22F1BXXW110E参数

参数
显示颜色 白色
视角 100°
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 18mm*18mm*18mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q22F1BXXW110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22F1BXXW110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22F1BXXW110E Q22F1BXXW110E数据手册

Q22F1BXXW110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 28.7578 ¥ 244.4413
10+ $ 27.4289 ¥ 233.1457
19+ $ 26.6424 ¥ 226.4604
库存: 24
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 977.76
直接购买
加入购物车
