QS103XXHB220

产品分类: 发光二极管
厂牌: APEM

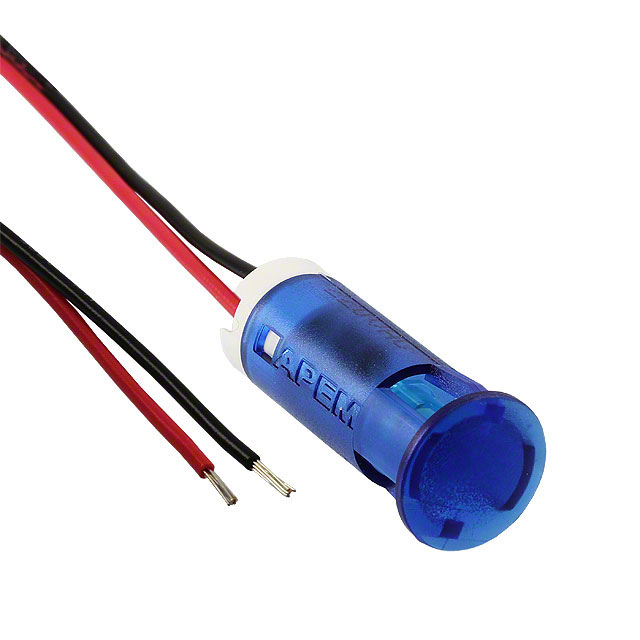

产品描述: APEM 蓝色LED面板指示灯, 220V 交流, 3mA, 10mm安装孔径
供应商型号: 7864261
供应商: 欧时
标准整包数: 1

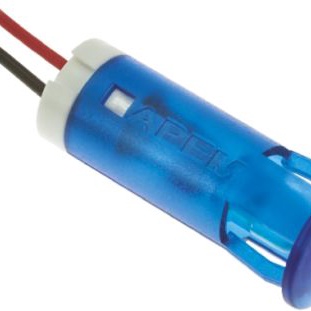

APEM 发光二极管 QS103XXHB220

QS103XXHB220概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为面板安装设计的LED指示灯。该系列产品包括标准亮度和高亮度两种类型,适用于多种颜色选择,如红色、绿色、黄色、蓝色、橙色和白色(透明)。这些LED指示灯不仅提供出色的视觉效果,还具有坚固耐用的特点,适用于广泛的工业和商业应用。

    技术参数


    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 操作电压范围 | 工作电流 (mA) |
    ||
    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2VDC (无电阻) - 1.8到2.5VDC | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 12VDC - 10.8到13.2VDC | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 24VDC - 21.6到26.4VDC | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 28VDC - 25.2到30.8VDC | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 110VAC - 99到110VAC | 6 |
    | 白色(透明) | 1200 | 3.3 | 2500 | 3.3 | 220VAC - 207到253VAC | 3 |
    物理特性
    - 孔径尺寸:6mm, 8mm, 10mm 和 12mmØ
    - 前面板安装无需额外硬件
    - 彩色扩散平透镜
    - 可选终端:焊接片/快接端子,6mm(2.0 x 0.5mm),8mm,10mm,12mm(2.8 x 0.8mm)或导线(标准长度200mm)
    - 所有电线均为PVC材质(UL1061)
    技术特性
    - 最大反向电压:5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 使用寿命:100,000小时
    - 工作温度范围:-30°C 到 +85°C
    - 存储温度范围:-40°C 到 +100°C
    - 面板厚度(首选):0.8mm(0.031") - 1.6mm(0.062")
    - 透镜:聚碳酸酯(UL94V-0)
    - 本体成型:聚碳酸酯(UL94V-0)
    - 终端材料:金闪/银闪,黄铜
    - 导线规格:6mm, 8mm 为 24AWG,10mm, 12mm 为 22AWG

    产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的独特功能和优势包括:
    - 多种颜色选择,适用于不同的应用需求
    - 高亮度LED选项,适合日光下查看
    - 标准强度或高亮度LED,可根据具体应用灵活选择
    - 快速便捷的面板安装,无需额外工具
    - 支持双色LED选项,可以实现更多的显示模式
    - 具有高可靠性,使用寿命长达100,000小时

    应用案例和使用建议


    QS-Series LED指示灯广泛应用于各种工业和商业环境中,例如控制面板、设备状态指示、交通信号灯等。根据手册中的应用场景,建议在使用时:
    - 选择合适的孔径尺寸以适应不同面板厚度
    - 对于110VAC和220VAC版本,请确保使用高亮度LED
    - 若需其他长度的导线,可咨询APEM
    - 在焊接快接端子时需特别注意避免损坏

    兼容性和支持


    - 该产品与其他电子元件具有良好的兼容性,适用于大多数面板安装应用
    - APEM提供了详细的技术支持和售后服务,如有任何问题可联系销售子公司或分销商

    常见问题与解决方案


    - 问题:如何确定所需的电阻值?
    解答:根据LED的工作电流和正向电压选择合适的电阻值。具体计算方法参考相关资料。

    - 问题:如何正确连接导线?
    解答:红色导线表示阳极(+),黑色导线表示阴极(-)。确保正确连接以避免损坏LED。
    - 问题:如何安装LED指示灯?
    解答:根据所需的孔径尺寸进行切割,并将指示灯插入面板孔中,确保紧密固定。

    总结和推荐


    综上所述,QS-Series Snap-in Panel Mount LED Indicators 具有多种显著的优点,包括多样的颜色选择、快速方便的安装方式以及高可靠性。无论是用于工业控制还是商业展示,它都是一个值得信赖的选择。强烈推荐在需要高品质、可靠LED指示灯的应用中使用。

QS103XXHB220参数

参数
视角 45°
透镜类型 扩散
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 蓝色
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 停产
包装方式 散装

QS103XXHB220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHB220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHB220 QS103XXHB220数据手册

QS103XXHB220封装设计

查看详情并下载
Symbol
Footprint
3D Model
