Q8F1BXXHR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 散射 红色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: 642-Q8F1BXXHR24E
供应商: Mouser
标准整包数: 1
APEM 发光二极管 Q8F1BXXHR24E

Q8F1BXXHR24E概述


    产品简介

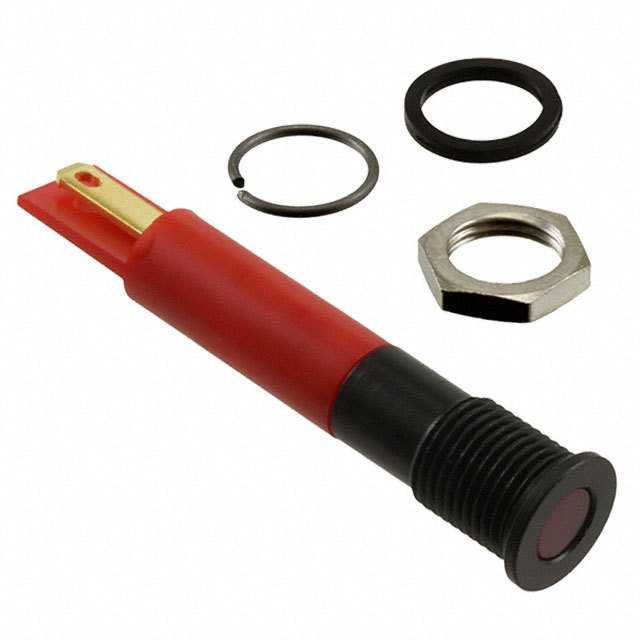

    本产品是一款直径为8毫米的面板安装式LED指示灯,属于Q8系列。它适用于各种工业控制面板、仪表盘以及各类机械设备中的状态指示。通过独特的设计,该LED指示灯提供了高亮度显示,并具备出色的防尘防水性能。根据不同的需求,用户可以选择不同的颜色和照明模式(固定光或闪烁光),以及多种安装方式和终端选项。

    技术参数


    - 材料:
    - 镀铬黄铜前框(亮铬、黑铬或哑光灰)
    - 注塑聚碳酸酯后盖
    - 最大反向电压: 5V
    - 视场角: 30°至100°(取决于型号)
    - 使用寿命: 100,000小时
    - 扭力: 20至25cNm
    - 最大面板厚度: 7mm
    - 电气特性:
    - 操作电压范围:0.2VDC至3.3VDC、6VDC、12VDC、24VDC、28VDC、110VAC、220VAC
    - 最大操作电流:20mA(0.2VDC至3.3VDC)、6mA(110VAC)、3mA(220VAC)
    - 工作环境温度:
    - 后塑料体:-30°C至+65°C(-22°F至+149°F)
    - 后环氧树脂体:-40°C至+85°C(-40°F至+185°F)
    - 防尘防水等级: IP67(符合EN60529标准)
    - 发光强度:
    - 标准LED发光强度
    - 红色:5,000mcd至1,300mcd
    - 绿色:10,000mcd至1,200mcd
    - 黄色:4,000mcd至350mcd
    - 蓝色:2,200mcd至280mcd
    - 白色:2,500mcd至950mcd
    - 橙色:4,000mcd至500mcd

    产品特点和优势


    这款LED指示灯具有许多独特的优势,使其在市场上具有较高的竞争力。首先,其防尘防水等级达到IP67,能够在恶劣环境中稳定运行。其次,多种可选的颜色和照明模式(固定光或闪烁光)能够满足不同应用场景的需求。再者,其出色的发光强度确保在各种光照条件下均能清晰显示,提高视觉识别度。此外,其寿命长达100,000小时,降低了维护成本,增加了用户的使用便利性。

    应用案例和使用建议


    这种LED指示灯广泛应用于各类工业控制面板、机械设备及仪表盘中。例如,在工业生产线上,这些指示灯可以用来显示机器的运行状态或异常情况。对于使用这类LED指示灯的应用场景,建议遵循以下几点使用建议:
    - 在高温环境下使用时,建议选择后环氧树脂体的型号以提高耐温性。
    - 对于需要长时间连续工作的应用,建议选择寿命长、亮度高的型号以保证稳定性和可靠性。
    - 在需要多种颜色显示的应用中,可以考虑使用具有多色LED的型号,如双色和三色LED指示灯。

    兼容性和支持


    该产品具有广泛的兼容性,可以轻松安装到不同类型的控制面板和机械设备上。厂商提供详细的技术支持文档和用户手册,帮助客户正确安装和使用该产品。同时,厂商还提供售后支持服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题1: LED指示灯无法正常点亮。
    - 解决方案: 检查电源连接是否正确,并确认输入电压是否符合产品规格。
    - 问题2: LED指示灯亮度不一致。
    - 解决方案: 检查供电电压是否稳定,如电压波动较大,建议使用稳压电源。
    - 问题3: LED指示灯出现闪烁不稳定现象。
    - 解决方案: 确认接线端子是否牢固连接,避免虚接导致接触不良。

    总结和推荐


    综上所述,Q8系列8毫米面板安装式LED指示灯是一款性能优异、功能强大的产品,其高亮度、长寿命和IP67防护等级使其在各种工业和商业应用中表现出色。无论是从技术参数还是从用户体验的角度来看,该产品都具有明显的竞争优势。因此,强烈推荐给需要高质量LED指示灯的用户。

Q8F1BXXHR24E参数

参数
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8F1BXXHR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHR24E Q8F1BXXHR24E数据手册

Q8F1BXXHR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.218 ¥ 187.7421
10+ $ 18.8568 ¥ 159.34
25+ $ 14.7852 ¥ 124.9349
100+ $ 13.0935 ¥ 110.6401
250+ $ 12.2325 ¥ 103.3646
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 187.74
直接购买
加入购物车
