首页  >  产品百科  >  QS81XXB12

QS81XXB12

产品分类: 发光二极管
厂牌: APEM

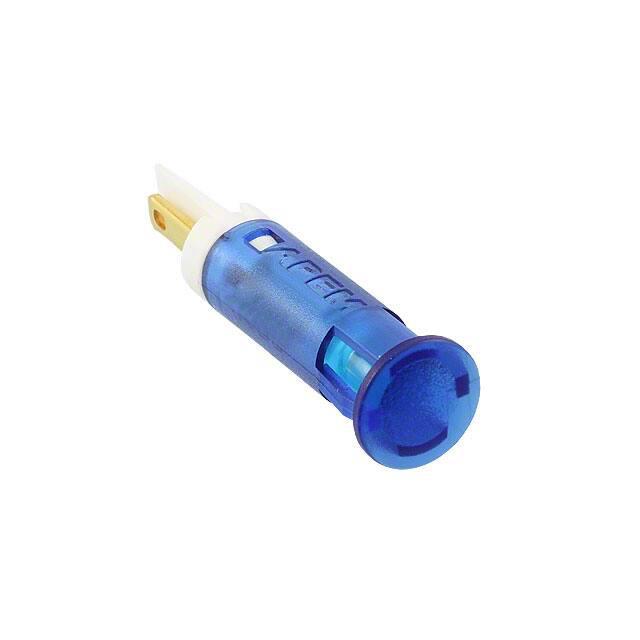

产品描述: APEM 蓝色LED面板指示灯, 12V 直流, 20mA, 8mm安装孔径
供应商型号: N-QS81XXB12
供应商: 云汉优选
标准整包数: 1
APEM 发光二极管 QS81XXB12

QS81XXB12概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种适用于多种应用场合的面板安装指示灯。这些LED指示灯提供了高亮度选项,可以用于日光下清晰可见的指示。其广泛的应用范围涵盖了工业控制、仪器仪表、医疗设备等领域,为用户提供了一种可靠且经济高效的指示解决方案。

    技术参数


    - 颜色与亮度:
    - 红色:标准亮度 25 mcd,高亮度 6000 mcd
    - 绿色:标准亮度 20 mcd,高亮度 1200 mcd
    - 黄色:标准亮度 20 mcd,高亮度 380 mcd
    - 蓝色:标准亮度 800 mcd,高亮度 1600 mcd
    - 橙色:标准亮度 30 mcd,高亮度 4100 mcd
    - 白色(透明):标准亮度 1200 mcd,高亮度 2500 mcd
    - 电压:
    - 运行电压:2VDC(无电阻器)至 220VAC
    - 高亮度:红色、橙色、白色:2.2V
    - 高亮度:绿色、蓝色:3.3V
    - 电流:
    - 红色、绿色、黄色:20 mA
    - 蓝色:20 mA
    - 橙色:6 mA
    - 白色:3 mA
    - 其他特性:
    - 尺寸:6mm、8mm、10mm 和 12mm 直径切割孔
    - 安装方式:前板卡入式安装,无需额外硬件
    - 镜片颜色:彩色扩散平透镜
    - 工作温度范围:-30°C 至 +85°C
    - 储存温度范围:-40°C 至 +100°C
    - 电压范围:2VDC 至 220VAC
    - 终端类型:焊锡头/快速连接、电线(200mm 标准长度)
    - 逆向电压最大值:5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 使用寿命:100,000 小时

    产品特点和优势


    - 多样化选择:提供多种颜色和亮度选择,满足不同应用需求。
    - 高可靠性:使用寿命长达100,000小时,确保长时间稳定工作。
    - 易安装:前板卡入式安装,无需额外工具,简化安装过程。
    - 多用途:适用于广泛的电压范围,包括直流和交流电源。
    - 高亮度选项:提供高亮度LED选项,即使在日光条件下也能保持清晰显示。

    应用案例和使用建议


    - 工业控制:QS-Series Snap-in Panel Mount LED Indicators 可以用于工厂自动化系统的指示灯,如设备状态监测、流程控制等。
    - 医疗设备:由于其高可靠性和稳定性,可用于医疗设备中的状态指示,确保操作安全。
    - 仪器仪表:在各种仪器仪表中作为状态指示器,帮助用户快速获取信息。
    使用建议:
    - 确保连接正确的电压和电流,特别是在高亮度LED型号中,注意检查所需外部电阻。
    - 对于焊接连接,注意避免过热损坏终端。

    兼容性和支持


    - 兼容性:产品支持多种电压输入,包括直流和交流电源,具有较强的兼容性。
    - 厂商支持:提供详细的技术文档和技术支持服务,客户可以咨询有关电阻和其他相关问题。

    常见问题与解决方案


    - 问题1:如何确定所需的电阻?
    - 解答:根据所选LED的正向电压和预期电流计算所需的外部电阻。建议参考制造商提供的计算公式或直接联系APEM获取帮助。
    - 问题2:如何正确安装LED?
    - 解答:遵循安装指南,使用合适的工具进行卡入式安装。确保安装位置稳固,避免接触不良。
    - 问题3:如何选择正确的电压和电流?
    - 解答:根据具体应用要求选择相应的电压和电流。如果需要帮助,可以联系APEM获得专业的指导。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款功能强大且灵活的指示灯产品。它提供了多样化的选择、可靠的性能以及便捷的安装方式。对于需要在各种环境下稳定工作的应用场合,这是一款值得推荐的产品。无论是在工业控制、医疗设备还是仪器仪表中,都可以发挥重要作用。总体而言,该产品以其出色的功能和优势在市场上具有很强的竞争力。

QS81XXB12参数

参数
显示颜色 蓝色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXB12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXB12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXB12 QS81XXB12数据手册

QS81XXB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
