首页  >  产品百科  >  QS63XXW24

QS63XXW24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 24V 直流, 20mA, 6mm安装孔径
供应商型号: QS63XXW24
供应商: Master
标准整包数: 5

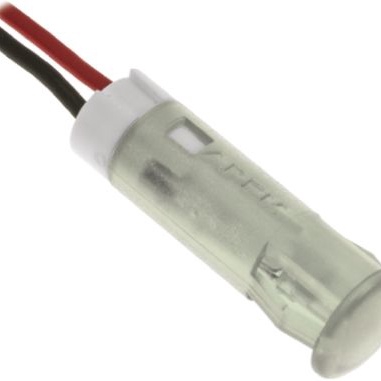

APEM 发光二极管 QS63XXW24

QS63XXW24概述

    QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款广泛应用于各种控制面板和设备中的指示灯。这款LED指示灯具备多种颜色选择(红、绿、黄、蓝、橙、白),且提供标准亮度和高亮度两种选项。这些指示灯适用于多种电压输入(从2VDC到220VAC),确保其在不同应用场景下的可靠性。

    技术参数


    - 颜色强度
    - 红色:标准25 mcd,高亮度6000 mcd
    - 绿色:标准20 mcd,高亮度1200 mcd
    - 黄色:标准20 mcd,高亮度380 mcd
    - 蓝色:标准800 mcd,高亮度1600 mcd
    - 橙色:标准30 mcd,高亮度4100 mcd
    - 白色(透明):标准1200 mcd,高亮度2500 mcd
    - 前向电压
    - 红色:标准2.0 V,高亮度2.2 V
    - 绿色:标准2.2 V,高亮度3.3 V
    - 黄色:标准2.1 V,高亮度2.0 V
    - 蓝色:标准3.3 V,高亮度3.3 V
    - 橙色:标准2.0 V,高亮度2.2 V
    - 白色(透明):标准3.3 V,高亮度3.3 V
    - 工作电压范围
    - 2VDC(无电阻)至2.5VDC
    - 10.8VDC 至 13.2VDC
    - 21.6VDC 至 26.4VDC
    - 25.2VDC 至 30.8VDC
    - 99VAC 至 110VAC
    - 207VAC 至 253VAC
    - 操作电流(典型值)
    - 所有类型均为20mA(红色、绿色、黄色、蓝色、橙色)
    - 白色(透明)为3mA

    产品特点和优势


    1. 易安装:6mm、8mm、10mm 和 12mm 的切口尺寸使安装变得简单快捷,无需额外硬件。
    2. 坚固耐用:高亮度选项适合在白天使用,保证了长时间使用的稳定性和可见度。
    3. 高可靠性:寿命高达10万小时,确保长期可靠的性能。
    4. 宽工作温度范围:-30°C 至 +85°C 的工作温度范围使其能够在恶劣环境中正常工作。
    5. 兼容性强:提供多种电压输入选择,适合不同设备的应用。

    应用案例和使用建议


    - 控制面板:应用于工业自动化控制面板,显示设备状态。
    - 汽车应用:用于车载仪表盘的指示灯,提示车辆状态。
    - 家用电器:应用于微波炉、冰箱等家用电器的显示界面。
    使用建议:
    - 选择合适的安装孔径,以确保指示灯稳固安装。
    - 在高亮环境中,建议选用高亮度版本以确保良好的可见性。
    - 根据不同的电压需求,选择合适的电压型号以保证指示灯正常工作。

    兼容性和支持


    - 兼容性:兼容多种电压输入,适用于多种应用场景。
    - 支持和服务:APEM 提供技术支持和售后服务,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问:指示灯闪烁怎么办?
    - 解决方案:确保连接正确,电压和电流符合要求。如有需要,可以咨询APEM的技术支持团队。
    2. 问:指示灯不亮怎么办?
    - 解决方案:检查电源电压是否匹配,确认接线是否正确,必要时更换LED。
    3. 问:如何安装?
    - 解决方案:参考技术手册中的安装指南,按照推荐的步骤进行安装。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、易安装、广泛适用的指示灯产品。其高亮度、长寿命和广泛的电压适应能力使其在多种应用中表现出色。强烈推荐用于需要可靠指示灯的控制面板和其他应用场景。
    希望这篇综述能够为您提供对QS-Series Snap-in Panel Mount LED Indicators的全面了解。如需进一步信息,请访问APEM官方网站。

QS63XXW24参数

参数
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带凸状顶
波长 -
测试电流 -
显示颜色 白色
视角 30°
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售

QS63XXW24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS63XXW24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS63XXW24 QS63XXW24数据手册

QS63XXW24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.0265 ¥ 59.5145
25+ $ 6.1694 ¥ 51.296
100+ $ 5.5014 ¥ 45.7177
300+ $ 4.7264 ¥ 38.7045
500+ $ 4.2517 ¥ 34.8168
1000+ $ 3.9774 ¥ 32.5705
2500+ $ 3.8402 ¥ 31.4474
5000+ $ 3.8402 ¥ 31.4474
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 297.57
