Q8F1BXXHY02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: Q8F1BXXHY02E
供应商: 国内现货
标准整包数: 25
APEM 发光二极管 Q8F1BXXHY02E

Q8F1BXXHY02E概述


    产品简介

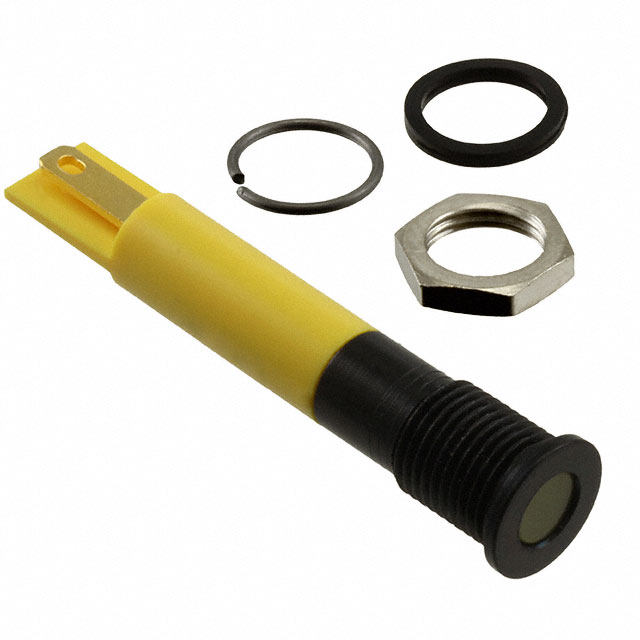

    本产品是一款Ø8毫米面板安装式LED指示灯,型号为Q8系列。该产品主要采用镀镍黄铜镀铬前盖(亮铬、黑铬或亚光灰)及模压聚碳酸酯后盖制成。适用于多种工业控制面板、机械设备操作面板等场景,能够提供显著的视觉提示和指示作用。它具有五种不同的发光颜色,包括红、绿、黄、蓝、白等,可满足不同客户的需求。

    技术参数


    - 最大反向电压:5伏
    - 视场角:30°到100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:20至25牛米
    - 最大面板厚度:7毫米
    - 工作温度范围:
    - 后塑料体:-30°C到+65°C(-22°F到+149°F)
    - 后环氧体:-40°C到+85°C(-40°F到+185°F)
    - 电气规格:
    - 运行电压范围(典型值):0.2至3.3V DC(无电阻)、6V DC、12V DC、24V DC、28V DC、110V AC、220V AC
    - 额定电流:20mA(直流),最高6mA(交流)

    产品特点和优势


    Q8系列LED指示灯具备多项优势:
    1. 密封性:提供IP67防护等级,符合EN60529标准,适合恶劣环境使用。
    2. 高亮度:多种超亮(Hyper Bright)、特亮(Super Bright)及普通亮度(Standard Brightness)选择,满足不同光照需求。
    3. 色彩多样性:提供红、绿、黄、蓝、白等多种颜色选项,适应广泛的应用场景。
    4. 多功能安装方式:支持显眼型、内凹型和齐平型三种前盖风格,以及多种终端连接方式(如焊盘/压接端子、针脚、电线等)。

    应用案例和使用建议


    Q8系列LED指示灯在各种机械设备、仪器仪表和工业控制系统中得到广泛应用。例如,在数控机床的操作面板上,可以用来显示机器运行状态;在汽车仪表盘上,可以指示油量、速度等关键信息。针对这些应用场景,我们建议:
    1. 注意电源匹配:确保所选型号的运行电压和电流与实际应用场景匹配。
    2. 合理布局:在设计面板时考虑多个指示灯的相对位置,以避免互相干扰。
    3. 防潮处理:对于工作环境潮湿的情况,推荐使用后环氧体结构,提高防潮能力。

    兼容性和支持


    - 兼容性:该系列产品与各类标准电气接口兼容,易于安装和更换。
    - 支持服务:供应商提供全面的技术支持和售后服务,包括产品咨询、故障排查等服务。若需定制化解决方案,也可直接联系制造商讨论。

    常见问题与解决方案


    1. 问题:指示灯不亮
    - 解决方案:检查电路连接是否正确,确认电源电压是否符合要求。
    2. 问题:长时间使用亮度降低
    - 解决方案:建议减少连续点亮时间,或者更换为更高等级的超亮或特亮LED。
    3. 问题:颜色偏移
    - 解决方案:由于白光LED的颜色可能在批次间有所不同,请务必进行出厂检测以保证一致性。

    总结和推荐


    Q8系列LED指示灯凭借其出色的密封性能、高亮度选择以及多样化的颜色和安装方式,在工业控制面板领域表现出色。无论是对环境条件要求严格的场合还是需要精确颜色表示的应用场景,它都提供了可靠且灵活的选择。鉴于其优秀的品质和广泛适用性,我们强烈推荐此产品用于各种复杂的工业应用。

Q8F1BXXHY02E参数

参数
显示颜色 黄色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Q8F1BXXHY02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXHY02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXHY02E Q8F1BXXHY02E数据手册

Q8F1BXXHY02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
