Q22P1CXXR24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 红色 焊接安装,面板安装 18mm*18mm*18mm
供应商型号: 2873749
供应商: 海外现货
标准整包数: 1

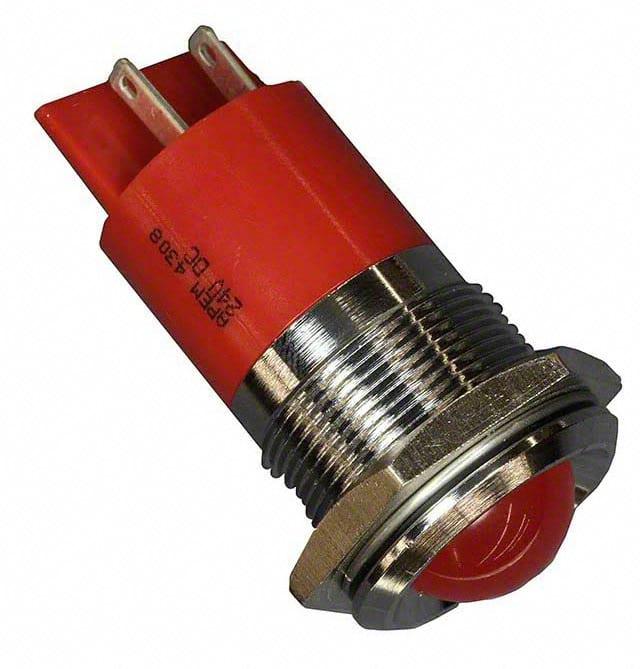

APEM 发光二极管 Q22P1CXXR24E

Q22P1CXXR24E概述


    产品简介


    本产品为Q22系列22毫米面板安装式LED指示灯,适用于多种工业控制面板和消费电子产品。其主要特点是亮度高且具有丰富的颜色选择,可用于指示系统状态、报警、信号传输等多种场合。该产品以其坚固耐用的设计和广泛的电压范围适用性,广泛应用于汽车、工业自动化、家电控制等领域。

    技术参数


    - 外观与尺寸
    - 直径:22毫米
    - 透镜:16.75毫米彩色扩散环氧树脂透镜或16.75毫米超亮LED
    - 秘密图案(未点亮):聚碳酸酯标牌或定制雕刻
    - 终端
    - 焊接铜端子/菲斯通连接器,针脚或200毫米长线材终端

    - 环境参数
    - 防护等级:IP67(EN60529)
    - 操作及存储温度范围:
    - 后塑料外壳:-30°C至+65°C(-22°F至+149°F)
    - 后环氧树脂外壳:-40°C至+85°C(-40°F至+185°F)
    - 电气特性
    - 最大反向电压:5V
    - 视角:30°至100°(视型号而定)
    - 寿命预期:100,000小时
    - 扭矩:75cNm(取决于选项)
    - 最大面板厚度:12毫米(凸起),10毫米(平齐)

    产品特点和优势


    1. 防护等级:IP67防护等级使得产品能够抵御灰尘和水的侵入,适用于各种恶劣环境。
    2. 高亮度:超亮LED设计提供明亮的视觉效果,即使在光线充足的环境中也能清晰可见。
    3. 多色选择:支持红、绿、黄、蓝、白等颜色选择,满足不同应用场景需求。
    4. 宽电压范围:可以承受12V、24V、28V直流电以及110V、220V交流电,适应性强。
    5. 使用寿命长:寿命可达100,000小时,减少维护成本和更换频率。

    应用案例和使用建议


    - 汽车工业:适用于仪表盘和驾驶室内的状态指示。
    - 工业自动化:在机器设备上用于监控系统运行状态。
    - 家用电器:可用于控制面板上的状态指示灯。
    使用建议:
    - 在选择电阻时要确保电流不超过最大额定值,以延长LED的使用寿命。
    - 在焊接过程中注意使用合适的焊料温度和时间,以避免损坏LED。
    - 在户外或潮湿环境中使用时应选择带IP67防护等级的产品,以增强防尘防水能力。

    兼容性和支持


    该产品具有多种终端选项(如焊接铜端子、菲斯通连接器、针脚和线材终端),方便与不同设备连接。此外,厂商提供了详细的技术支持文档和客户服务,以帮助客户解决使用过程中的问题。

    常见问题与解决方案


    - 问题1:LED亮度不一致
    - 解决方案:检查是否所有LED都正常工作,必要时更换有问题的LED。

    - 问题2:无法点亮
    - 解决方案:确认供电电压是否在指定范围内,检查接线是否有误。
    - 问题3:颜色显示异常
    - 解决方案:确认所用LED的颜色是否符合规格,必要时更换LED。

    总结和推荐


    总体而言,Q22系列22毫米面板安装式LED指示灯凭借其出色的防护性能、宽广的工作温度范围和灵活的终端选项,在多种应用场景中表现优异。其独特的特点和强大的兼容性使其在市场上具备较高的竞争力。因此,对于需要可靠、耐用且高性能LED指示灯的应用场景,强烈推荐使用此产品。

Q22P1CXXR24E参数

参数
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 100°
长*宽*高 18mm*18mm*18mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q22P1CXXR24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q22P1CXXR24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q22P1CXXR24E Q22P1CXXR24E数据手册

Q22P1CXXR24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
