首页  >  产品百科  >  QS121XXB24

QS121XXB24

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 蓝色LED面板指示灯, 24V 直流, 20mA, 12mm安装孔径
供应商型号: 7864306
供应商: 海外现货
标准整包数: 1

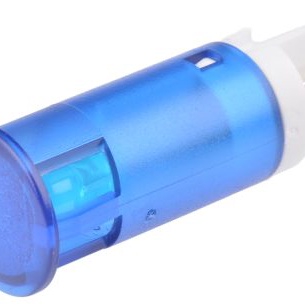

APEM 发光二极管 QS121XXB24

QS121XXB24概述

    # QS-Series Snap-in Panel Mount LED Indicators

    产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款设计用于面板安装的LED指示灯。这些指示灯采用插接式安装,无需额外的固定装置,便于快速更换和安装。它们提供多种颜色选项,包括红色、绿色、黄色、蓝色、橙色和白色(透明),适用于广泛的应用领域。QS-Series LED指示灯具有高亮度和标准亮度两种版本,以满足不同的光线需求。

    技术参数


    | 颜色 | 标准亮度 (mcd) | 正向电压 (V) | 高亮度 (mcd) | 正向电压 (V) | 操作电压范围 (min - max) | 操作电流 (典型) |
    ||
    | 红色 (R) | 25 | 2.0 | 6000 | 2.2 | 2VDC - 253VAC | 20mA |
    | 绿色 (G) | 20 | 2.2 | 1200 | 3.3 | 10.8VDC - 13.2VDC | 20mA |
    | 黄色 (Y) | 20 | 2.1 | 380 | 2.0 | 21.6VDC - 26.4VDC | 20mA |
    | 蓝色 (B) | 800 | 3.3 | 1600 | 3.3 | 25.2VDC - 30.8VDC | 20mA |
    | 橙色 (O) | 30 | 2.0 | 4100 | 2.2 | 99VAC - 110VAC | 6mA |
    | 白色 (W) | 1200 | 3.3 | 2500 | 3.3 | 207VAC - 253VAC | 3mA |
    物理和材料参数
    - 开孔尺寸:6mm、8mm、10mm 和 12mm Ø
    - 透镜材料:聚碳酸酯(UL94V-0)
    - 外壳材料:聚碳酸酯(UL94V-0)
    - 极端电压:最大反向电压 5V
    - 视角:标准LED 30°,高亮度LED 45°
    - 寿命:100,000 小时
    - 工作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 面板厚度:0.8mm 至 1.6mm

    产品特点和优势


    1. 易安装:无需额外硬件即可通过插接方式安装,简化了安装过程。
    2. 高可靠性:额定寿命为100,000小时,适用于长期使用。
    3. 多色彩选择:提供多种颜色,可根据不同需求进行选择。
    4. 高亮度选项:高亮度版本适合强光环境下使用,保证良好的可视性。
    5. 兼容性强:可以与多种电源电压兼容,适用范围广。

    应用案例和使用建议


    应用案例
    - 工业控制面板:在各种工业控制面板中用于状态显示和报警提示。
    - 汽车仪表盘:汽车仪表盘中用于显示车速、燃油量等关键指标。
    - 家用电器:在家电产品中作为故障指示灯或操作状态指示。
    使用建议
    1. 电阻配置:对于需要特定电流的操作电压,用户需自行配置合适的电阻。
    2. 电源选择:根据实际需求选择合适的电源电压(直流或交流),确保LED正常工作。
    3. 散热考虑:长时间使用或在高温环境中工作时,注意散热,防止过热损坏。

    兼容性和支持


    - 兼容性:该系列LED指示灯与多种工业标准面板兼容,适用于广泛的应用场合。
    - 支持和服务:APEM公司提供技术支持和售后服务,包括产品咨询、安装指导和技术文档。

    常见问题与解决方案


    1. 如何配置电阻?
    - 解决方案:参考产品手册中的电气特性表,计算所需的电阻值,并根据手册中的指南配置。

    2. 如何区分正负极?
    - 解决方案:标准配置下,金黄色快接片代表阳极(+),银色快接片代表阴极(-)。
    3. 如何安装不同颜色的LED?
    - 解决方案:选择与所需颜色相对应的产品型号,例如红色指示灯应选择型号带有“R”的产品。

    总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 提供了多种颜色和亮度选项,以其易于安装、高可靠性和多色彩选择而著称。适用于各种工业控制、汽车和家用电器等领域。推荐用于需要高亮度指示和耐用性的应用场景。建议在选购前仔细阅读产品手册并根据实际需求进行配置。

QS121XXB24参数

参数
测试电流 -
显示颜色 蓝色
视角 30°
透镜类型 散射
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS121XXB24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXB24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXB24 QS121XXB24数据手册

QS121XXB24封装设计

查看详情并下载
Symbol
Footprint
3D Model
