Q14P1CZZRYG12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V,2.2V,2.1V 圆形,带圆顶 散射 红色,绿色,黄色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q14P1CZZRYG12E
供应商: Master
标准整包数: 5
APEM 发光二极管 Q14P1CZZRYG12E

Q14P1CZZRYG12E概述

    电子元器件产品技术手册

    产品简介

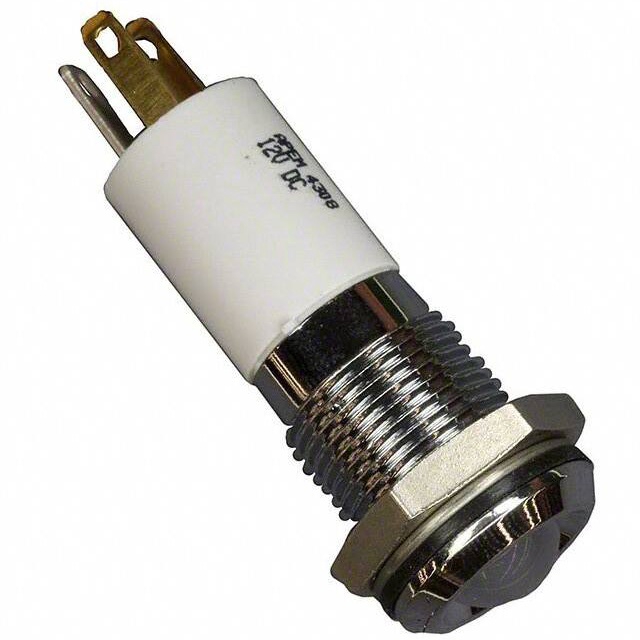

    本产品为Ø14毫米面板安装式LED指示灯(Q14系列),采用镀铬黄铜前面板和聚碳酸酯后盖。根据需求,前面板可选亮铬、黑色或磨砂灰色。产品广泛应用于各种需要视觉反馈的工业控制设备、仪表板以及消费电子设备。

    技术参数


    - 最大反向电压: 5V
    - 视角: 30°到100°(根据型号而定)
    - 使用寿命: 100,000小时
    - 扭矩: 75 cNm
    - 最大面板厚度: 11mm
    - 绝缘电阻: 在500VDC条件下为4,000MΩ
    - 透镜类型: 可选10mm有色扩散环氧树脂透镜或10mm透明超级亮LED
    - 安装方式: 前凸和嵌入式可选
    - 接线端子: 可选焊锡栓/快装端子、引脚或200mm长电线

    产品特点和优势


    1. IP67密封选项:符合EN60529标准,确保产品在恶劣环境中依然保持稳定性能。
    2. 宽工作温度范围:后塑料体为-30°C至+65°C,后环氧体为-40°C至+85°C。
    3. 高亮度LED:提供标准、超亮和超超亮选项,适用于不同的照明需求。
    4. 多种颜色组合:支持单色、双色和三色LED,通过简单的极性反转即可改变颜色。
    5. 定制化选择:可根据客户要求进行个性化雕刻和长度定制。

    应用案例和使用建议


    该产品适用于各种工业控制面板、汽车仪表盘和家庭自动化设备。对于室外使用,推荐使用超超亮LED;室内使用则可选用标准LED。在使用时需注意LED驱动电流不超过其额定值,以延长寿命。

    兼容性和支持


    - 产品适用于广泛的电压输入(直流1.8V至28V,交流110V和220V)。
    - 可以配合各种标准连接器使用。
    - 厂商提供详尽的技术支持和售后服务,如有任何问题,可通过APEM官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    1. 问: 驱动电流超过额定值会怎么样?
    - 答: 驱动电流超过额定值会导致LED亮度降低甚至损坏,应严格遵循推荐的最大电流值。

    2. 问: 为什么有些批次的白色LED亮度不同?
    - 答: 这是由于制造过程中材料和工艺的微小差异造成的,属于正常现象。

    总结和推荐


    综上所述,Q14系列LED指示灯具有高性能、高可靠性和广泛应用的特点。无论是工业还是消费市场,都能满足用户对视觉反馈的需求。推荐在需要高可靠性视觉指示的应用中使用此产品。
    注: 所有参数均基于典型操作条件,具体数值请参阅技术手册。所有组合并非全部可得,请咨询APEM以获取更多信息。

Q14P1CZZRYG12E参数

参数
显示颜色 红色,绿色,黄色
视角 100°
透镜类型 散射
Vf-正向电压 2V,2.2V,2.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q14P1CZZRYG12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q14P1CZZRYG12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q14P1CZZRYG12E Q14P1CZZRYG12E数据手册

Q14P1CZZRYG12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
