QH16028GC

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色面板指示灯, 12 → 24V 直流, 20mA, IP67, 16.1mm安装孔径
供应商型号: 1225547
供应商: 欧时
标准整包数: 1

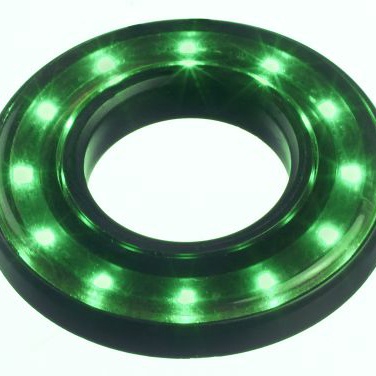

APEM 发光二极管 QH16028GC

QH16028GC概述

    # QH系列Halo LED指示灯技术手册

    产品简介


    QH系列Halo LED指示灯是一款采用高性能PC材料制造的LED指示灯系列产品,适用于各种工业及消费类电子设备。该系列提供了单色、双色以及全彩(RGB)三种配置选择,分别包含12颗LED灯珠。通过灵活的安装方式,可轻松集成到直径为16mm、19mm或22mm的面板开孔中。此外,还提供超大尺寸的22mm型号,专为APEM品牌的紧急停止开关设计,满足更高要求的应用需求。
    主要功能
    - Halo LED光环效果:提升视觉吸引力。
    - 高可靠性:使用寿命长达5万小时。
    - 多种颜色选项:红、绿、蓝、黄、白等。
    应用领域
    - 工业控制设备
    - 医疗器械
    - 通信设备
    - 消费电子产品

    技术参数


    | 参数名称 | 规格 |

    | 最大反向电压 | 5VDC |
    | 使用寿命 | 50,000小时 |
    | 单色PCB | 12颗LED |
    | 双色PCB | 12颗LED,每种6颗交替排列 |
    | RGB颜色PCB | 12颗LED |
    | 主体材料 | PC |
    | 镜片材料 | PC |
    | 工作电压范围 | 12VDC至24VDC |
    | 操作电流范围 | 4.2mA至20mA |

    产品特点和优势


    - 卓越的设计:QH系列采用了高品质的PC材料,确保长期稳定运行。
    - 高防护等级:达到IP67标准,能够在恶劣环境中可靠工作。
    - 广泛的兼容性:易于与其他APEM品牌开关和指示灯配合使用。
    - 强大的电磁兼容性:符合多项国际标准,保证信号传输稳定性。
    - 宽温度适应性:能在-30°C至+70°C范围内正常工作。

    应用案例和使用建议


    应用案例
    1. 紧急停止按钮:QH22L型号常用于需要快速响应的安全系统中。
    2. 状态指示:适合于显示设备运行状态的各种场合。
    使用建议
    - 确保电路设计合理,避免超过最大额定值。
    - 定制特定长度的电缆以满足具体安装需求。
    - 使用外部微控制器来驱动RGB模式下的全彩显示。

    兼容性和支持


    QH系列LED指示灯具有良好的兼容性,可以无缝整合到现有的APEM系列产品线中。制造商提供全面的技术支持和服务保障,包括但不限于产品咨询、技术支持和售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯亮度不足 | 调整电源电压至推荐范围 |
    | 指示灯闪烁或不亮 | 检查接线是否正确连接并确认电源供应无误 |
    | 温度过高导致性能下降 | 改善散热条件 |

    总结和推荐


    综上所述,QH系列Halo LED指示灯凭借其出色的技术指标、多样的色彩选择以及优异的环境适应能力,在众多应用场景中表现出色。特别是其长达5万小时的寿命,使其成为长周期使用环境的理想之选。如果您正在寻找一款耐用且多功能的LED指示灯,那么QH系列将是您的最佳选择之一。强烈推荐给需要高性能LED指示灯的用户!

QH16028GC参数

参数
视角 -
透镜类型 透明
Vf-正向电压 3.1V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 5.5mm(长度)
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

QH16028GC厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QH16028GC数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QH16028GC QH16028GC数据手册

QH16028GC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.9961 ¥ 245.0166
10+ $ 28.1257 ¥ 237.662
25+ $ 27.2553 ¥ 230.3074
50+ $ 26.6742 ¥ 225.3971
100+ $ 26.0957 ¥ 220.5085
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 245.01
