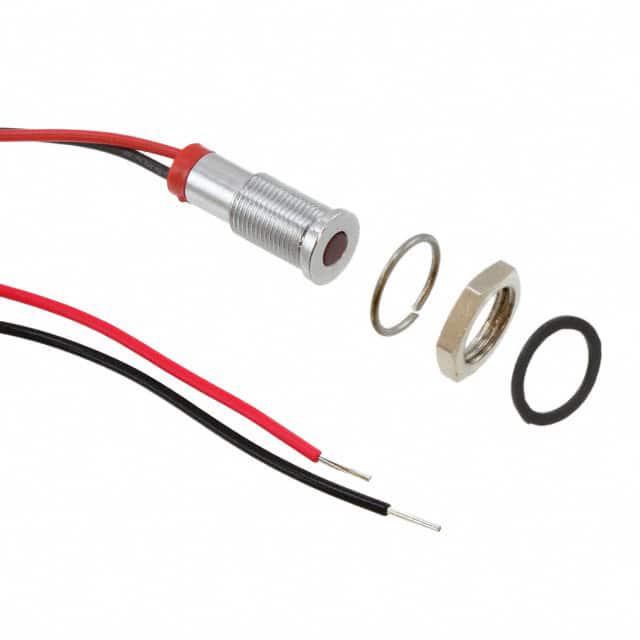

Q6F7CXXR02E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2V 圆形,带平顶 扩散 红色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: 642-Q6F7CXXR02E
供应商: Mouser
标准整包数: 1
APEM 发光二极管 Q6F7CXXR02E

Q6F7CXXR02E概述

    # Q6系列6毫米面板安装式LED指示灯技术手册

    1. 产品简介


    基本介绍
    Q6系列是一款适用于各种工业及消费电子产品应用的6毫米面板安装式LED指示灯。这种指示灯具有多种颜色选择,包括红色、绿色、黄色、蓝色、白色和橙色,且可选配单色或双色配置。通过其独特设计的金属表面和塑料后盖结构,提供了良好的密封性能,使其能够在苛刻的环境下可靠工作。
    主要功能
    - 高亮显示:提供高亮度、长寿命的发光效果。
    - 防水防尘:具备IP67防护等级,可在恶劣环境中稳定工作。
    - 多种颜色:提供广泛的色彩选项以满足不同应用需求。
    应用领域
    广泛应用于工业控制面板、机械设备、消费电子产品、通讯设备等领域,用于状态指示、报警提示等功能。

    2. 技术参数


    规格参数
    - 材质:镀铬黄铜前面板(亮铬、黑铬或哑光灰)、注塑聚碳酸酯后盖
    - 最大反向电压:5 V
    - 视场角:30°至100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:4 cNm(取决于选项)
    - 最大面板厚度:7 mm
    电气特性
    - 操作电流:20 mA最大
    - 驱动电压:直流电压范围为1.8 V到3.3 V,6 VDC,12 VDC,24 VDC,28 VDC
    - 发光强度:依据LED颜色不同而变化(具体数据见下表)
    | 颜色 | 发光强度(mcd) | 正向电压(V) |
    |
    | 红色 | 40 mcd / 1,000 mcd / 3,700 mcd | 2.0 V / 2.2 V |
    | 绿色 | 50 mcd / 1,200 mcd / 2,000 mcd | 2.2 V / 3.5 V / 3.2 V |
    | 黄色 | 30 mcd / 2,000 mcd / 1,200 mcd | 2.1 V / 2.3 V / 2.0 V |
    | 蓝色 | 1,200 mcd / 1,600 mcd / 200 mcd | 3.8 V / 3.3 V / 3.3 V |
    | 白色 | 1,200 mcd / 1,200 mcd / 350 mcd | 3.8 V / 3.3 V / 3.3 V |
    | 橙色 | 60 mcd / 10,000 mcd / 4,500 mcd | 2.0 V / 2.2 V / 2.2 V |

    3. 产品特点和优势


    独特功能和优势
    - IP67密封选项:具备优异的防水防尘性能,符合EN60529标准。
    - 宽泛的工作温度范围:适用于极端环境,后塑料体部分的工作和存储温度范围为-30°C至+65°C,后环氧树脂体部分的工作和存储温度范围为-40°C至+85°C。
    - 丰富的终端选项:提供多种接线方式,如焊片、引脚、线缆等,方便用户根据需要选择。

    4. 应用案例和使用建议


    实际应用案例
    - 工业控制面板:用于显示系统运行状态,如电源状态、报警信号等。
    - 家用电器:如洗衣机、冰箱上的运行指示灯。
    使用建议
    - 安装注意事项:安装时需注意保持LED与电路板的良好接触,避免过热导致损坏。
    - 散热处理:对于长时间工作的应用,建议采取适当的散热措施,延长产品使用寿命。

    5. 兼容性和支持


    兼容性
    - 可与多种微控制器、PLC和其他控制系统兼容,适用于广泛的自动化设备。
    厂商支持
    - 专业客户服务团队提供技术支持和售后保障服务。
    - 客户可以联系厂商获取更详细的定制化需求支持。

    6. 常见问题与解决方案


    常见问题
    1. 如何正确安装接线端子?
    - 确保焊接温度为300°C,且焊接时间为3秒。

    2. 如何选择正确的驱动电压?
    - 参考LED组件规范表,根据所需颜色和发光强度选择合适的驱动电压。
    3. 双色LED的使用方法是什么?
    - 通过改变供电电压的方向来切换两种颜色。
    解决方案
    - 过热问题:降低电流或增加散热措施。
    - 安装不当问题:确保所有连接牢固并进行检查。

    7. 总结和推荐


    综合评估
    Q6系列6毫米面板安装式LED指示灯以其高亮度、长寿命、防水防尘等特性,成为市场上同类产品中的佼佼者。其多种颜色和终端选项使其能够适应各种复杂的安装需求。对于需要在严苛环境中长期稳定工作的应用场景,这款LED指示灯无疑是理想的选择。
    推荐使用
    综上所述,我们强烈推荐使用Q6系列6毫米面板安装式LED指示灯。无论是对于工业还是民用领域,它都将是您的不二之选。

Q6F7CXXR02E参数

参数
波长 -
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带平顶
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6F7CXXR02E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F7CXXR02E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F7CXXR02E Q6F7CXXR02E数据手册

Q6F7CXXR02E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.319 ¥ 146.3456
10+ $ 16.254 ¥ 137.3463
25+ $ 11.5884 ¥ 97.922
100+ $ 10.7676 ¥ 90.9862
250+ $ 9.744 ¥ 82.3368
500+ $ 9.3135 ¥ 78.6991
库存: 161
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.34
