QS123XXHY220

产品分类: 发光二极管
厂牌: APEM

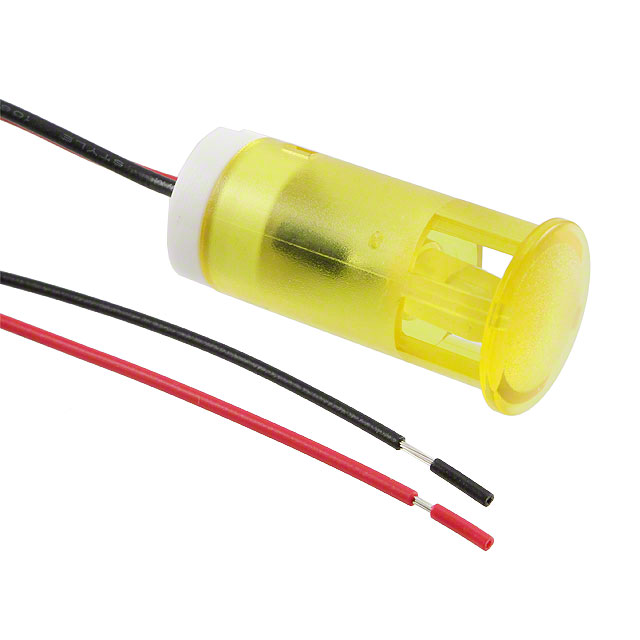

产品描述: APEM 黄色LED面板指示灯, 220V 交流, 3mA, 12mm安装孔径
供应商型号: 7864416
供应商: 海外现货
标准整包数: 1
APEM 发光二极管 QS123XXHY220

QS123XXHY220概述

    电子元器件产品技术手册解析

    产品简介


    本手册介绍的产品为QS系列嵌入式面板安装LED指示灯。QS系列LED指示灯是一种用于指示和提示目的的小型照明装置,适用于各种工业控制面板、仪表盘以及其他需要状态指示的应用场景。该系列产品具有多种颜色选择(如红、绿、黄、蓝、白等),并提供标准亮度和高亮度两种版本。它们的设计易于安装,无需额外硬件即可实现前面板的卡扣式安装,支持6mm至12mm直径的切割孔尺寸,满足不同应用场景的需求。

    技术参数


    - 工作温度范围:-30°C至+65°C(-22°F至+149°F)
    - 最大反向电压:5V
    - 使用寿命:100,000小时
    - 面板厚度限制:0.8mm至1.6mm
    - 外壳材料:注塑聚碳酸酯
    电气规格
    | 额定电压 | 操作电压 | 操作电流 |
    |
    | 02(无电阻)| 2.1至3.3VDC | 20mA最大值 |
    | 6VDC | 5.4至6.6VDC | 20mA |
    | 12VDC | 10.8至13.2VDC | 20mA |
    | 24VDC | 21.6至26.4VDC | 20mA |
    | 28VDC | 25.2至30.8VDC | 20mA |
    | 110VAC(QS6不适用) | 99至110VAC | 6mA |
    | 220VAC(QS6不适用) | 207至253VAC | 3mA |
    客户需根据所需操作电流提供电阻。

    产品特点和优势


    - 安装便捷:前面板采用卡扣式安装设计,无需额外硬件。
    - 高可靠性:使用寿命长达100,000小时,适合长期连续使用。
    - 广泛的适用性:提供多种直径切割孔规格,适应不同的面板安装需求。
    - 环保材料:采用聚碳酸酯材料,耐用且环保。
    - 高亮度:高亮度版本特别适合户外和强光下使用,确保清晰可见。

    应用案例和使用建议


    - 工业控制面板:可用于工业控制面板中的状态指示,如电源指示、故障警告等。
    - 智能家居系统:可以作为智能家居系统中的状态指示灯,如联网设备的连接状态。
    - 汽车仪表盘:用于汽车仪表盘中的各种指示灯,如油量指示、发动机警告等。
    使用建议:
    - 由于不同电压等级下的操作电流相同,建议根据实际供电情况选用合适的电压等级以避免过载。
    - 对于高亮度LED,建议仅在220VAC条件下使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:QS系列LED指示灯可与市场上主流的电气设备和面板兼容,安装简便。
    - 技术支持:提供详细的技术文档和用户指南,并可通过制造商获取专业的技术支持和售后服务。

    常见问题与解决方案


    - Q: LED指示灯不亮怎么办?
    - A: 首先检查接线是否正确,确认正负极接线无误;其次检查输入电压是否符合要求;最后检查是否需要更换LED组件。
    - Q: 长期使用后亮度降低怎么办?
    - A: 确认操作电流不超过20mA,建议使用电阻进行调节;若仍存在问题,考虑更换新的LED组件。

    总结和推荐


    QS系列嵌入式面板安装LED指示灯凭借其便捷的安装方式、广泛的操作电压范围以及长久的使用寿命,在各类应用场合中表现优异。产品不仅具备出色的视觉效果,而且维护简单,是工业自动化、智能家居及汽车行业状态指示的理想选择。我们强烈推荐使用此款产品。

QS123XXHY220参数

参数
Vf-正向电压 220V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 黄色
视角 45°
透镜类型 扩散
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS123XXHY220厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS123XXHY220数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS123XXHY220 QS123XXHY220数据手册

QS123XXHY220封装设计

查看详情并下载
Symbol
Footprint
3D Model
