首页  >  产品百科  >  QS103XXHG110

QS103XXHG110

产品分类: 发光二极管
厂牌: APEM

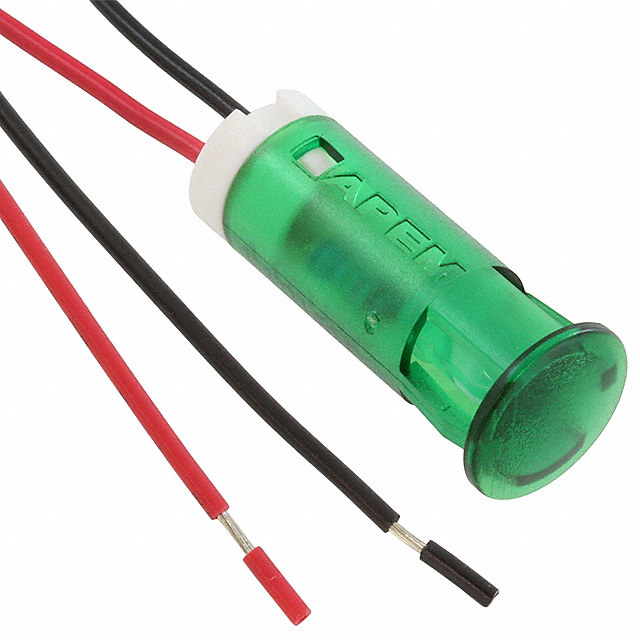

产品描述: APEM 绿色LED面板指示灯, 110V 交流, 6mA, 10mm安装孔径
供应商型号: N-QS103XXHG110
供应商: 云汉优选
标准整包数: 1

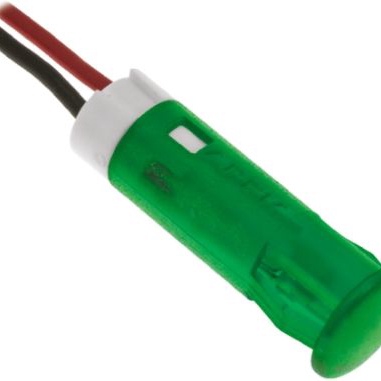

APEM 发光二极管 QS103XXHG110

QS103XXHG110概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一种嵌入式安装的指示灯,适用于各种工业和商业应用。这些指示灯可以提供清晰可见的光信号,具有多种颜色选择(红、绿、黄、蓝、橙、白),并支持直流和交流供电方式。它们广泛应用于机器面板、控制系统和其他需要视觉反馈的场合。

    2. 技术参数


    - 颜色强度 (mcd):
    - 红色:标准LED 25 mcd, 高亮度LED 6000 mcd
    - 绿色:标准LED 20 mcd, 高亮度LED 1200 mcd
    - 黄色:标准LED 20 mcd, 高亮度LED 380 mcd
    - 蓝色:标准LED 800 mcd, 高亮度LED 1600 mcd
    - 橙色:标准LED 30 mcd, 高亮度LED 4100 mcd
    - 白色:标准LED 1200 mcd, 高亮度LED 2500 mcd
    - 正向电压 (V):
    - 红色:标准LED 2.0 V, 高亮度LED 2.2 V
    - 绿色:标准LED 2.2 V, 高亮度LED 3.3 V
    - 黄色:标准LED 2.1 V, 高亮度LED 2.0 V
    - 蓝色:标准LED 3.3 V, 高亮度LED 3.3 V
    - 橙色:标准LED 2.0 V, 高亮度LED 2.2 V
    - 白色:标准LED 3.3 V, 高亮度LED 3.3 V
    - 操作电压范围:
    - 直流2V至220VAC
    - 常规电流:20mA(除白色高亮度LED为3mA)
    - 安装孔径尺寸: 6mm, 8mm, 10mm, 12mm直径
    - 最大反向电压: 5V
    - 视场角度: 标准LED 30°, 高亮度LED 45°
    - 使用寿命: 100,000小时
    - 工作温度范围: -30°C 至 +85°C
    - 存储温度范围: -40°C 至 +100°C
    - 面板厚度: 0.8mm 至 1.6mm
    - 材料:
    - 镜头:聚碳酸酯 (UL94V-0)
    - 本体模塑:聚碳酸酯 (UL94V-0)
    - 终端:镀金/镀银铜片,黄铜
    - 导线:PVC (UL1061)

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 具有以下独特功能和优势:
    - 安装方便: 前面板插接安装无需额外硬件。
    - 多种颜色选择: 提供多种颜色的LED指示灯,适应不同应用场景。
    - 高亮度选项: 高亮度LED适用于日光环境下。
    - 电压范围广泛: 支持2VDC至220VAC的操作电压。
    - 兼容性强: 可以与各种终端连接,如焊盘快接端子、导线等。
    - 认证标识: 获得UL496认证,确保产品质量可靠。

    4. 应用案例和使用建议


    应用案例:
    1. 机械设备控制面板: 在机械面板上用于显示设备状态。
    2. 汽车仪表板: 提供车辆运行状态的实时反馈。
    3. 家用电器: 显示电源状态和故障信息。
    使用建议:
    - 根据具体应用选择合适的工作电压和颜色强度。
    - 对于2VDC的操作电压,用户需要自行提供合适的电阻。
    - 确保安装环境的温度和湿度符合要求,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: QS-Series LED指示灯可与各种终端连接,如焊盘快接端子、导线等,确保广泛的兼容性。
    - 支持服务: 提供详细的技术支持和维护信息,包括安装指南、使用手册等,以帮助用户更好地使用产品。

    6. 常见问题与解决方案


    - Q: 为什么指示灯不亮?
    - A: 检查供电电压是否在规定的范围内,确认极性是否正确连接。
    - Q: 指示灯亮度不够?
    - A: 尝试更换为高亮度LED版本,或者检查电路是否正常连接。
    - Q: 指示灯寿命较短?
    - A: 确认工作环境是否符合规定的温度和湿度范围,避免过热或潮湿环境。

    7. 总结和推荐


    QS-Series Snap-in Panel Mount LED Indicators 是一款高效可靠的LED指示灯,适用于多种工业和商业应用。其安装简便、颜色多样、操作电压范围广且使用寿命长,使其在市场上具有较强的竞争力。我们强烈推荐在需要视觉反馈的应用场景中使用此产品。

QS103XXHG110参数

参数
透镜类型 扩散
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 绿色
视角 45°
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXHG110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHG110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHG110 QS103XXHG110数据手册

QS103XXHG110封装设计

查看详情并下载
Symbol
Footprint
3D Model
