Q16P1BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 绿色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: Q16P1BXXG24E
供应商: Master
标准整包数: 1

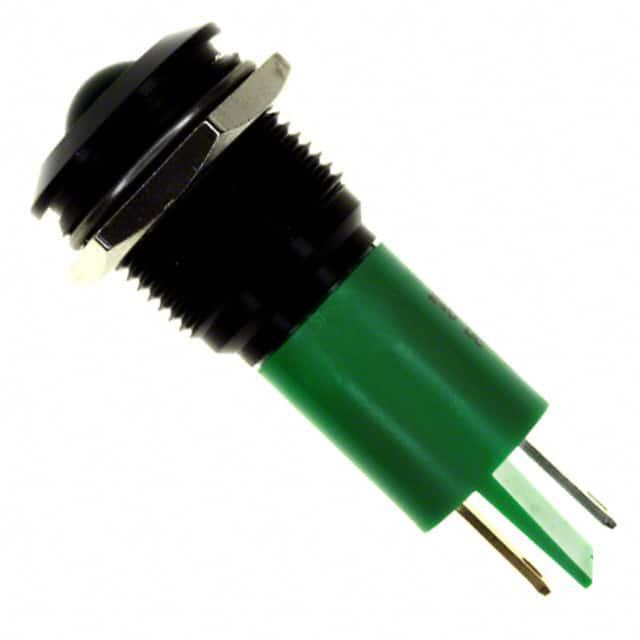

APEM 发光二极管 Q16P1BXXG24E

Q16P1BXXG24E概述


    产品简介


    本篇介绍的是型号为Q16系列的16毫米面板安装式LED指示灯。这类LED指示灯以其鲜明的设计、高亮度以及广泛的适用性,在工业控制、汽车电子、家电控制等领域得到广泛应用。它们不仅提供多种颜色选择,还具有独特的定制选项,如雕刻和不同类型的封装材料,满足不同应用场景的需求。

    技术参数


    电气特性
    - 最大反向电压:5 V
    - 工作电流:最高20 mA(具体数值依赖于型号)
    - 工作电压范围:
    - 无电阻器:1.8 VDC 至 3.3 VDC
    - 6 VDC:5.4 VDC 至 6.6 VDC
    - 12 VDC:10.8 VDC 至 13.2 VDC
    - 24 VDC:21.6 VDC 至 26.4 VDC
    - 28 VDC:25.2 VDC 至 30.8 VDC
    - 110 VAC:99 VAC 至 121 VAC
    - 220 VAC:207 VAC 至 235 VAC
    环境参数
    - 密封选项:IP67 (EN60529)
    - 操作温度范围:
    - 塑料后壳体:-30°C 到 +65°C(-22°F 到 +149°F)
    - 环氧树脂后壳体:-40°C 到 +85°C(-40°F 到 +185°F)
    性能参数
    - 视场角:30° 至 100°(取决于型号)
    - 寿命预期:100,000 小时
    - 扭矩:75 cNm(取决于选项)

    产品特点和优势


    Q16系列LED指示灯具备多项显著特点,包括多种颜色选择、高亮度输出以及多样化的安装方式。这些特点使其在各种严苛环境中依然表现卓越,特别适用于工业自动化、汽车仪表盘以及家用电器的面板指示。其超长的使用寿命和良好的环境适应性也使其在市场上具有很强的竞争力。

    应用案例和使用建议


    应用案例
    Q16系列LED指示灯广泛应用于需要精确指示的应用场景,例如汽车仪表盘上的转速表、汽车尾灯以及各类家用电器的操作状态指示。这些应用要求LED能够在宽广的电压范围内稳定工作,并且能够在不同的工作环境下保持高可靠性和长寿命。
    使用建议
    为了保证LED的最佳工作状态,建议根据实际应用情况选择合适的电压等级和电流值。同时,对于特定的高电压应用(如110 VAC和220 VAC),推荐使用超亮或超级亮LED。此外,在高温和低温条件下使用时,需注意其工作温度范围,并采取适当的散热措施。

    兼容性和支持


    Q16系列LED指示灯提供了多种安装选项,包括焊盘引脚、快接端子、插针和电线连接方式,这些都能与各种电路板和其他元器件无缝对接。制造商Apem公司提供全面的技术支持,包括详细的技术文档和客户支持服务。如有特殊需求,用户可以联系Apem以获得定制化服务。

    常见问题与解决方案


    问题1:如何选择合适的LED指示灯?
    解决方案:首先确认应用所需的电压范围和电流要求。其次,考虑工作环境的温度范围和机械应力要求。最后,根据所需的颜色选择相应的LED。
    问题2:安装过程中遇到焊接问题怎么办?
    解决方案:焊接时推荐使用300°C、持续3秒的焊点温度,避免过高温度导致LED损坏。确保焊接过程中的清洁和保护措施,以防止损坏LED引脚。
    问题3:更换LED指示灯时需要注意什么?
    解决方案:确保新LED的电气特性和机械尺寸与原位的LED完全匹配。如果需要更改任何参数,务必先进行详细测试以确保兼容性和工作稳定性。

    总结和推荐


    Q16系列LED指示灯凭借其出色的电气性能、高可靠性以及广泛的适用性,成为了市场上非常受欢迎的产品。无论是工业控制、汽车电子还是家用电器,Q16系列LED指示灯都展示了卓越的表现。因此,强烈推荐在需要高性能LED指示灯的应用中使用这一系列的产品。

Q16P1BXXG24E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 绿色
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q16P1BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16P1BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16P1BXXG24E Q16P1BXXG24E数据手册
