Q8R1BXXY12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带圆顶 散射 黄色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2494793
供应商: 海外现货
标准整包数: 1

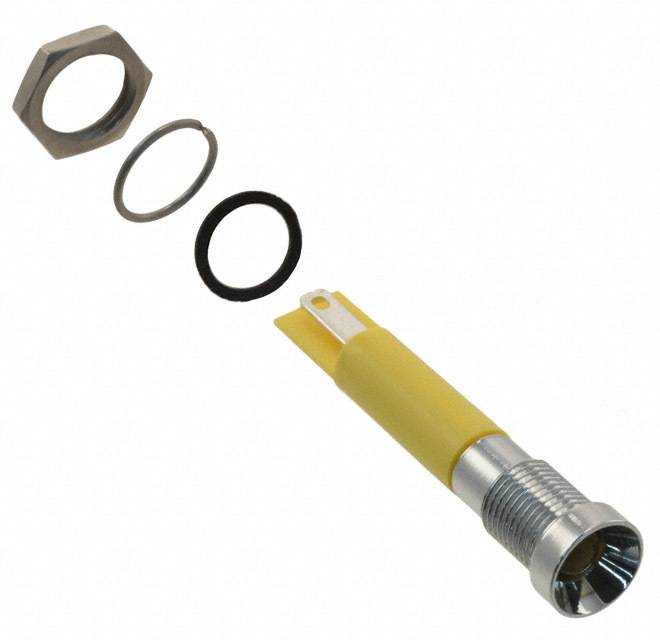

APEM 发光二极管 Q8R1BXXY12E

Q8R1BXXY12E概述


    产品简介


    Q8系列面板安装LED指示器是一款专为各类应用场合设计的高品质LED指示器。它采用镀铬黄铜前盖(亮铬、黑铬或亚光灰)和模压聚碳酸酯后壳,适用于多种环境条件下的指示需求。这些指示器主要应用于工业控制、汽车仪表盘、家电控制面板等领域,提供直观且可靠的视觉反馈。

    技术参数


    基本规格:
    - 最大反向电压:5V
    - 视角范围:30°-100°(取决于型号)
    - 使用寿命:100,000小时
    - 扭矩:20至25cNm
    - 面板最大厚度:7mm
    电气规格:
    - 工作电压范围(无电阻器):1.8V至3.3VDC,最大电流20mA
    - 其他电压选项:6VDC至28VDC,110VAC和220VAC
    - 色彩选择:红、绿、黄、蓝、白、橙色以及双色和三色组合
    - 前向电压(典型值):红2.0V,绿2.2V,黄2.1V,蓝3.3V,白3.3V
    其他规格:
    - LED发光强度(典型值):超亮红6,000mcd,超亮绿1,900mcd,超亮黄1,600mcd
    - 寿命保证:不超过额定电压的10%,否则寿命将缩短
    - 温度范围:塑料后盖-30°C至+65°C,环氧树脂后盖-40°C至+85°C

    产品特点和优势


    Q8系列面板安装LED指示器具有以下显著特点:
    - 防护等级IP67:能有效防止灰尘侵入及短时间浸泡,适合室外或潮湿环境使用。
    - 多样化安装方式:支持面板前凸、内陷和平齐等多种安装样式,便于灵活布线和组装。
    - 宽广的工作温度范围:适应极端环境温度变化,确保稳定可靠运行。
    - 长寿命设计:设计寿命高达100,000小时,减少更换频率,节省维护成本。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制面板
    - 汽车仪表盘显示
    - 家电遥控器按键
    使用建议:
    - 为了确保指示器的长期稳定运行,建议在工作电压范围内使用,并考虑加入适当的电阻以保护LED。
    - 在低温环境中使用时,需要确认LED的前向电压降是否发生变化,必要时调整电路。
    - 安装时需注意密封措施,以确保IP67防护等级的有效性。

    兼容性和支持


    兼容性:
    - 支持多种电压输入,包括直流和交流供电。
    - 可根据具体需求选择不同的连接方式,如焊脚、快接端子、引线等。
    厂商支持:
    - 提供详细的安装指导和技术支持文档。
    - 提供多种型号选择,满足不同客户的需求。

    常见问题与解决方案


    问题1:LED灯不亮怎么办?
    - 解决方法:检查电源是否正常连接,确认输入电压在工作范围内,检查是否有焊接不良或连接松动的情况。
    问题2:指示器闪烁不稳定?
    - 解决方法:检查外部电路是否存在干扰,确保电源电压稳定,必要时可以尝试更换更稳定的电源供应。
    问题3:指示器颜色变化异常?
    - 解决方法:检查LED是否受到物理损伤,确认连接极性正确,确认输入电压是否符合LED的要求。

    总结和推荐


    综上所述,Q8系列面板安装LED指示器以其高性能、高可靠性和多功能设计,在工业控制、汽车电子和家用电器等多个领域展现出强大的市场竞争力。考虑到其长寿命、多样化安装方式和IP67防护等级等特性,非常适合在严苛环境下长时间工作的应用场合。因此,强烈推荐给对指示器品质要求高的客户。

Q8R1BXXY12E参数

参数
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 黄色
视角 100°
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售

Q8R1BXXY12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8R1BXXY12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8R1BXXY12E Q8R1BXXY12E数据手册

Q8R1BXXY12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
