QS121XXY12

产品分类: 发光二极管
厂牌: APEM

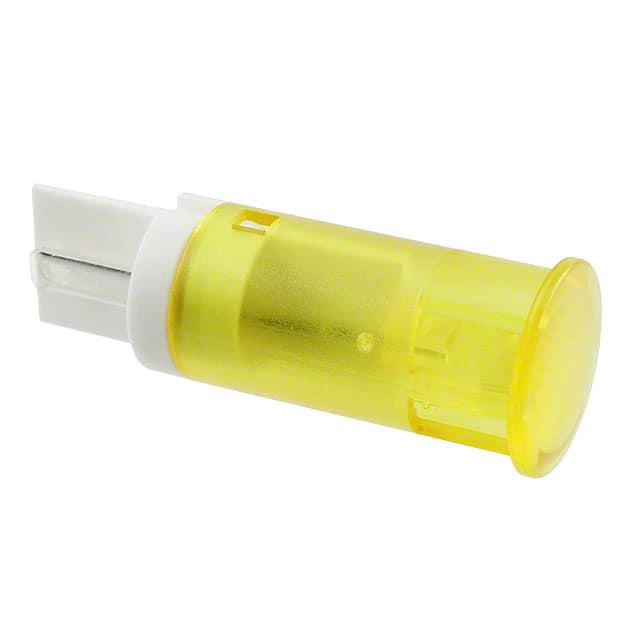

产品描述: APEM 黄色LED面板指示灯, 12V 直流, 20mA, 12mm安装孔径
供应商型号: 642-QS121XXY12
供应商: Mouser
标准整包数: 1

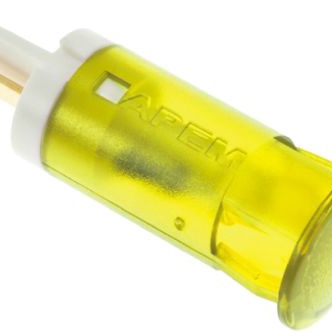

APEM 发光二极管 QS121XXY12

QS121XXY12概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的产品是QS系列嵌入式面板安装指示灯,包括直径为6 mm、8 mm、10 mm和12 mm的型号。这些指示灯适用于多种应用领域,如工业自动化、控制面板、医疗设备和家用电器等。它们可以通过简单的前端面板卡扣安装,无需额外的硬件。

    2. 技术参数


    - 安装尺寸:6 mm、8 mm、10 mm 和 12 mm 直径切割孔
    - 工作温度范围:-30 °C 至 +65 °C(–22 °F 至 +149 °F)
    - 最大反向电压:5 V
    - 寿命:100,000 小时
    - 最大面板厚度:0.8 mm 至 1.6 mm
    - 额定电压:
    - 02 (无电阻):2.1 VDC 至 3.3 VDC
    - 6 VDC:5.4 VDC 至 6.6 VDC
    - 12 VDC:10.8 VDC 至 13.2 VDC
    - 24 VDC:21.6 VDC 至 26.4 VDC
    - 28 VDC:25.2 VDC 至 30.8 VDC
    - 110 VAC(不适用于QS6):99 VAC 至 110 VAC
    - 220 VAC(不适用于QS6):207 VAC 至 253 VAC
    - 操作电流:20 mA 最大
    - 发光强度:
    - 标准亮度:红色 40 mcd (6 mm),绿色 40 mcd (6 mm),黄色 30 mcd (6 mm)
    - 高亮度:红色 3,700 mcd (6 mm),绿色 2,000 mcd (6 mm),黄色 1,200 mcd (6 mm)

    3. 产品特点和优势


    - 独特的卡扣安装设计:无需额外的固定硬件即可实现快速安装。
    - 长寿命:可达100,000小时的工作寿命。
    - 广泛的适用电压范围:支持多种直流和交流电压输入。
    - 高亮度选项:提供标准和高亮度两种选择,以适应不同的光照需求。
    - 环保材料:采用模具聚碳酸酯材料,具有良好的耐久性和稳定性。

    4. 应用案例和使用建议


    - 工业自动化控制面板:在需要精确显示工作状态的环境中使用,如机械控制面板。
    - 家用电器:在冰箱、洗衣机等家电上作为状态指示灯,提高用户体验。
    - 医疗设备:用于各种医疗设备的状态指示,确保设备运行状态一目了然。
    使用建议:
    - 确保连接正确的电源电压和电流,以避免过载。
    - 为高亮度LED指示灯配置适当的散热措施,以延长使用寿命。
    - 使用适当的焊接温度和时间,以避免损坏LED组件。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准尺寸的面板安装孔。
    - 技术支持:制造商提供详细的安装指南和技术支持,确保客户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - 问题:产品无法正常点亮
    - 解决方案:检查接线是否正确,确认电源电压和电流符合要求。
    - 问题:产品发光强度不足
    - 解决方案:更换为高亮度LED型号,确保符合所需的光照条件。
    - 问题:产品无法通过不同电压切换颜色
    - 解决方案:确认是否选择了正确的双色或三色LED型号,以及是否正确接线。

    7. 总结和推荐


    QS系列嵌入式面板安装指示灯以其广泛的适用电压范围、卡扣式安装方式和多种颜色选择,在多种应用场合中表现出色。其长寿命和高可靠性使其成为市场上极具竞争力的产品之一。对于需要精确和可靠指示的工业自动化系统和家用电器来说,这是一个理想的选择。我们强烈推荐此产品给需要高性能LED指示灯的应用场合。

QS121XXY12参数

参数
测试电流 -
显示颜色 黄色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.5mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS121XXY12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS121XXY12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS121XXY12 QS121XXY12数据手册

QS121XXY12封装设计

查看详情并下载
Symbol
Footprint
3D Model
