首页  >  产品百科  >  QS103XXHW110

QS103XXHW110

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 白色LED面板指示灯, 110V 交流, 6mA, 10mm安装孔径
供应商型号: 7864242
供应商: 海外现货
标准整包数: 1

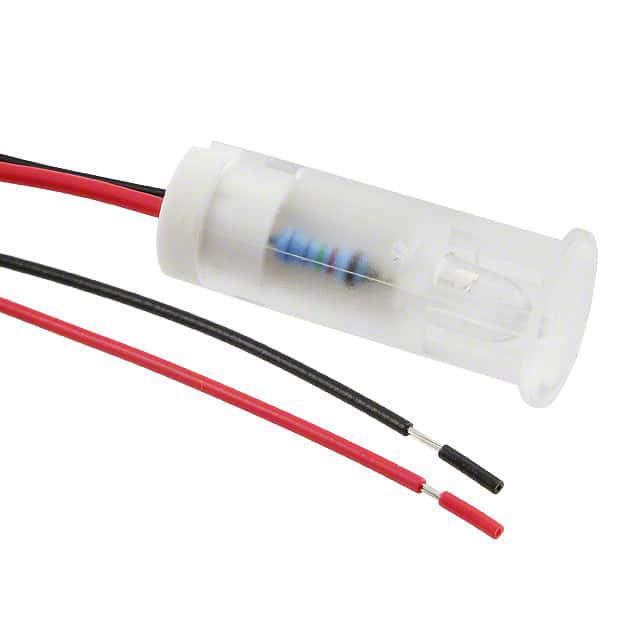

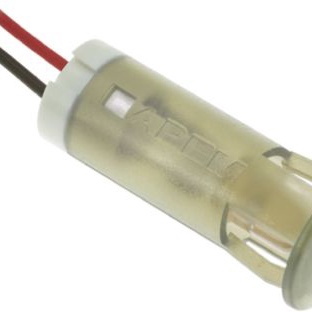

APEM 发光二极管 QS103XXHW110

QS103XXHW110概述

    QS-Series Snap-in Panel Mount LED Indicators



    产品简介



    QS-Series Snap-in Panel Mount LED Indicators 是由APEM公司生产的一种用于面板安装的指示灯。这些LED指示灯可以提供不同颜色的光,包括红、绿、黄、蓝、橙和白色(透明),适用于广泛的工业和消费电子产品。它们具有高亮度和标准亮度两种选项,能够在各种电压范围内正常工作,从2VDC到220VAC。产品特点包括易于安装的前置面板卡扣设计和多种尺寸选择。


    技术参数



    - 颜色强度:
    - 红色:标准LED 25 mcd,高亮度LED 6000 mcd
    - 绿色:标准LED 20 mcd,高亮度LED 1200 mcd
    - 黄色:标准LED 20 mcd,高亮度LED 380 mcd
    - 蓝色:标准LED 800 mcd,高亮度LED 1600 mcd
    - 橙色:标准LED 30 mcd,高亮度LED 4100 mcd
    - 白色(透明):标准LED 1200 mcd,高亮度LED 2500 mcd

    - 前向电压:
    - 红色:标准LED 2.0 V,高亮度LED 2.2 V
    - 绿色:标准LED 2.2 V,高亮度LED 3.3 V
    - 黄色:标准LED 2.1 V,高亮度LED 2.0 V
    - 蓝色:标准LED 3.3 V,高亮度LED 3.3 V
    - 橙色:标准LED 2.0 V,高亮度LED 2.2 V
    - 白色(透明):标准LED 3.3 V,高亮度LED 3.3 V

    - 操作电压范围:
    - 红色:2VDC (无电阻器),1.8至2.5VDC
    - 绿色:12VDC,10.8至13.2VDC
    - 黄色:24VDC,21.6至26.4VDC
    - 蓝色:28VDC,25.2至30.8VDC
    - 橙色:110VAC,99至110VAC
    - 白色(透明):220VAC,207至253VAC

    - 额定电流(典型值,所有类型):
    - 红色:20mA
    - 绿色:20mA
    - 黄色:20mA
    - 蓝色:20mA
    - 橙色:6mA
    - 白色(透明):3mA


    产品特点和优势



    - 易于安装:前置面板卡扣设计无需额外硬件,安装简便。
    - 多尺寸选择:提供6mm、8mm、10mm和12mm直径的切割尺寸。
    - 高可靠性:100,000小时的使用寿命和宽泛的工作温度范围(-30°C至+85°C)。
    - 多种颜色:除了标准颜色外,还有高亮度LED版本。
    - 双色选择:可选双色LED,可通过改变电压输出不同颜色。


    应用案例和使用建议



    - 工业自动化设备:例如控制面板上的状态指示灯,红色表示警告,绿色表示正常运行。
    - 家用电器:如洗衣机的电源状态指示灯,黄色表示待机模式,绿色表示运行状态。
    - 建议使用:对于高亮度要求的应用场景,建议使用高亮度LED版本;在低温环境下工作时,注意LED的温度特性,确保可靠工作。


    兼容性和支持



    - 兼容性:适合各类面板安装,且与多种电压源兼容。
    - 支持:厂商提供了详细的安装指南和技术支持服务,确保用户能够正确安装和使用产品。


    常见问题与解决方案



    - 问题1:接通电源后LED不亮。
    - 解决方案:检查电路连接是否正确,确认所使用的电压是否符合产品规格。

    - 问题2:LED颜色异常。
    - 解决方案:检查LED类型是否正确,或更换为高亮度版本以改善光线强度。


    总结和推荐



    QS-Series Snap-in Panel Mount LED Indicators 是一款多功能且易于安装的LED指示灯,具有出色的稳定性和较长的使用寿命。它不仅适用于工业自动化设备,还广泛应用于家用电器和电子控制系统。强烈推荐给需要高性能LED指示灯的用户和工程师们。

QS103XXHW110参数

参数
Vf-正向电压 110V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
视角 45°
透镜类型 扩散
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

QS103XXHW110厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS103XXHW110数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS103XXHW110 QS103XXHW110数据手册

QS103XXHW110封装设计

查看详情并下载
Symbol
Footprint
3D Model
