Q8F1BXXG110E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 2.2V 圆形,带平顶 散射 绿色 焊接安装,面板安装 5mm*5mm*5mm
供应商型号: ET-2078639
供应商: 海外现货
标准整包数: 1

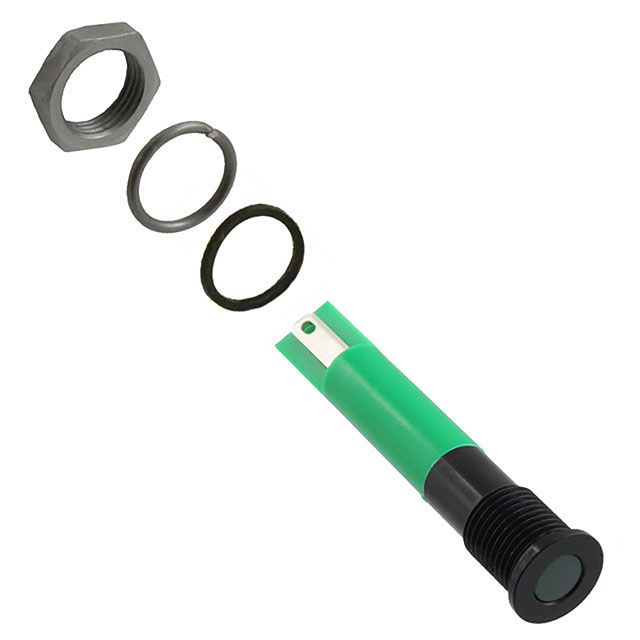

APEM 发光二极管 Q8F1BXXG110E

Q8F1BXXG110E概述


    产品简介


    本产品是Q8系列的Ø8 mm面板安装式LED指示灯,适用于各种工业控制面板和消费电子产品中。这些指示灯通过不同的颜色和发光模式(固定光或闪烁光)提供清晰的视觉反馈。它们可以满足广泛的应用需求,如工厂自动化、楼宇自动化、家电控制面板等领域。

    技术参数


    - 材料:镀铬黄铜前盖,有亮铬、黑铬或亚光灰三种选择;后部为模塑聚碳酸酯材质。
    - 反向电压最大值:5 V。
    - 视角:30°至100°(视型号而定)。
    - 寿命:100,000小时。
    - 扭矩:4 cNm(视选项而定)。
    - 面板厚度:最大7 mm。
    - 电气特性:
    - 操作电压:0.2 VDC(无电阻)至28 VDC,110 VAC或220 VAC。
    - 工作电流:最高20 mA(视电压而定),110 VAC时为6 mA,220 VAC时为3 mA。
    - 逆向电压不超过额定值的10%,以防止寿命缩短。

    产品特点和优势


    - IP67密封选项:符合EN60529标准,适合户外及潮湿环境下使用。
    - 操作温度范围:后塑料壳体为-30°C至+65°C,后环氧树脂壳体为-40°C至+85°C。
    - 高亮度LED选项:超亮(Hyper Bright)、极亮(Super Bright)选项,适合需要高亮度显示的场合。
    - 颜色多样:多种LED颜色可选,包括红色、绿色、黄色、蓝色、白色和橙色。

    应用案例和使用建议


    - 应用案例:用于机床控制面板、家用电器显示、交通信号灯等场景。
    - 使用建议:确保供电电压不超出最大允许值,以防LED损坏。对于需要高亮度的场景,建议使用超亮LED。在焊接Faston终端时,注意推荐的焊接温度和时间,避免损坏连接。

    兼容性和支持


    - 兼容性:Q8系列LED指示灯提供多种安装方式和终端选项,如焊料引脚、快接端子、针脚和线缆等,方便不同应用的安装需求。
    - 支持:厂商提供详细的安装指南和技术支持,建议在使用前查阅官方手册以确保正确安装和使用。

    常见问题与解决方案


    - 问题:LED灯不亮。
    - 解决方案:检查电源电压是否在额定范围内,确保正负极接线正确,确认没有损坏的LED。
    - 问题:LED颜色变化异常。
    - 解决方案:确保连接方式正确,双色和三色LED的颜色变化依赖于电压方向。

    总结和推荐


    Q8系列Ø8 mm面板安装式LED指示灯以其广泛的适用性、耐用性和多样的颜色选择,成为许多工业和消费品应用的理想选择。其IP67密封和宽广的操作温度范围,使其在恶劣环境中依然表现出色。综合考虑其特点和优势,强烈推荐该产品用于需要稳定和高效视觉反馈的场合。

Q8F1BXXG110E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
长*宽*高 5mm*5mm*5mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q8F1BXXG110E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q8F1BXXG110E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q8F1BXXG110E Q8F1BXXG110E数据手册

Q8F1BXXG110E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.2396 ¥ 162.5745
10+ $ 18.5251 ¥ 156.5373
25+ $ 14.0912 ¥ 119.0709
100+ $ 12.3017 ¥ 103.9491
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 162.57
