QS61XXG12

产品分类: 发光二极管
厂牌: APEM
产品描述: APEM 绿色LED面板指示灯, 12V 直流, 20mA, 6mm安装孔径
供应商型号: 2450235
供应商: 海外现货
标准整包数: 1

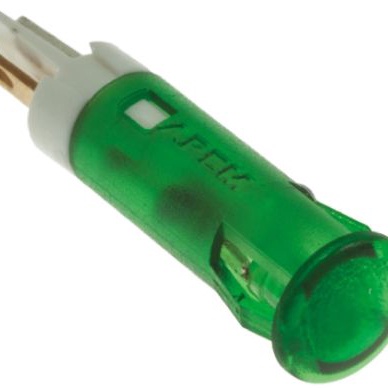

APEM 发光二极管 QS61XXG12

QS61XXG12概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是一款专为嵌入式安装设计的LED指示灯,广泛应用于各种工业控制面板、仪器仪表及家用电器等领域。这些指示灯具有多种颜色和亮度选项,满足不同应用场景的需求。它们可以显示红、绿、黄、蓝、橙、白等多种颜色,并且提供标准亮度和高亮度版本以适应不同的光照条件。

    2. 技术参数


    - 基本规格
    - 颜色: 红色、绿色、黄色、蓝色、橙色、白色(透明)
    - 发光强度:
    - 标准亮度 (mcd):
    - 红色: 25
    - 绿色: 20
    - 黄色: 20
    - 蓝色: 800
    - 橙色: 30
    - 白色: 1200
    - 高亮度 (mcd):
    - 红色: 6000
    - 绿色: 1200
    - 黄色: 380
    - 蓝色: 1600
    - 橙色: 4100
    - 白色: 2500
    - 正向电压:
    - 标准亮度 (V):
    - 红色: 2.0
    - 绿色: 2.2
    - 黄色: 2.1
    - 蓝色: 3.3
    - 橙色: 2.0
    - 白色: 3.3
    - 高亮度 (V):
    - 红色: 2.2
    - 绿色: 3.3
    - 黄色: 2.0
    - 蓝色: 3.3
    - 橙色: 2.2
    - 白色: 3.3
    - 操作电压范围:
    - 红色、绿色、黄色: 2VDC - 25.2VDC
    - 蓝色: 25.2VDC - 30.8VDC
    - 橙色: 99VAC - 110VAC
    - 白色: 207VAC - 253VAC
    - 工作电流 (mA):
    - 标准亮度:
    - 红色、绿色、黄色: 20
    - 蓝色、橙色、白色: 20
    - 高亮度:
    - 红色、绿色、黄色: 20
    - 蓝色、橙色、白色: 20
    - 最大反向电压: 5V
    - 视角:
    - 标准亮度: 30°
    - 高亮度: 45°
    - 寿命预期: 100,000小时
    - 工作温度范围: -30°C至+85°C
    - 存储温度范围: -40°C至+100°C
    - 面板厚度: 0.8mm(0.031") - 1.6mm(0.062")
    - 镜头材质: 聚碳酸酯 (UL94V-0)
    - 本体材质: 聚碳酸酯 (UL94V-0)
    - 安装尺寸
    - 6mm, 8mm, 10mm和12mm直径切割尺寸
    - 接线端子
    - 焊脚/快速连接片: 镀金闪镀/镀银闪镀、黄铜
    - 导线: 6mm和8mm导线直径24AWG,10mm和12mm导线直径22AWG
    - 导线材质: PVC (UL1061)
    - 其它规格
    - 可选双色LED
    - 符合UL496认证

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 在以下几个方面表现出色:
    - 便捷安装: 前面板嵌入式安装无需额外硬件,大大简化了安装过程。
    - 灵活的颜色选择: 提供多种颜色选择,适用于不同的视觉需求。
    - 高可靠性: 寿命预期长达100,000小时,确保长期稳定运行。
    - 宽电压范围: 支持2VDC - 220VAC的宽电压范围,适用多种电源环境。
    - 耐温性能: -30°C至+85°C的工作温度范围,适合各种恶劣环境。
    - UL认证: 符合UL496认证标准,安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制面板: 这些LED指示灯常用于工厂自动化控制系统,如PLC面板上的状态显示。
    - 家用电器: 在洗衣机、微波炉等家用电器上用于显示工作状态。
    - 通信设备: 通信基站中的信号灯,显示设备运行状态。
    使用建议:
    - 对于要求高亮度的场景,建议选择高亮度版本。
    - 如果需要使用不同长度的导线,请咨询供应商进行定制。
    - 在焊接快速连接片时要特别小心,避免损坏导线或连接片。

    5. 兼容性和支持


    - 兼容性: 这些LED指示灯可以与其他标准的面板安装系统兼容。
    - 支持: APem提供了全面的技术支持,包括安装指南、维护手册和技术咨询。

    6. 常见问题与解决方案


    - Q: 如何选择合适的颜色和亮度?
    - A: 根据具体的应用场景和光照条件选择。例如,在明亮环境中使用高亮度LED,而在光线较暗的环境中使用标准亮度LED。
    - Q: 需要外部电阻吗?
    - A: 标准LED需要外部电阻以限制电流。如果不确定,请联系供应商获取帮助。
    - Q: 如何安装这些LED指示灯?
    - A: 将其直接嵌入到面板上即可,无需额外固定件。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 提供了高性价比的选择,具有便捷的安装方式、广泛的适用范围以及优良的可靠性。无论是工业还是民用领域,这些LED指示灯都是理想的选择。强烈推荐使用这些高质量的产品来满足各种指示需求。

QS61XXG12参数

参数
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 散射
Vf-正向电压 12V
透镜形状 圆形,带凸状顶
波长 -
长*宽*高 20.3mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售

QS61XXG12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS61XXG12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS61XXG12 QS61XXG12数据手册

QS61XXG12封装设计

查看详情并下载
Symbol
Footprint
3D Model
