Q6P3CXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带圆顶 扩散 绿色 导线安装,面板安装 3mm*3mm*3mm
供应商型号: ET-2858500
供应商: 海外现货
标准整包数: 1

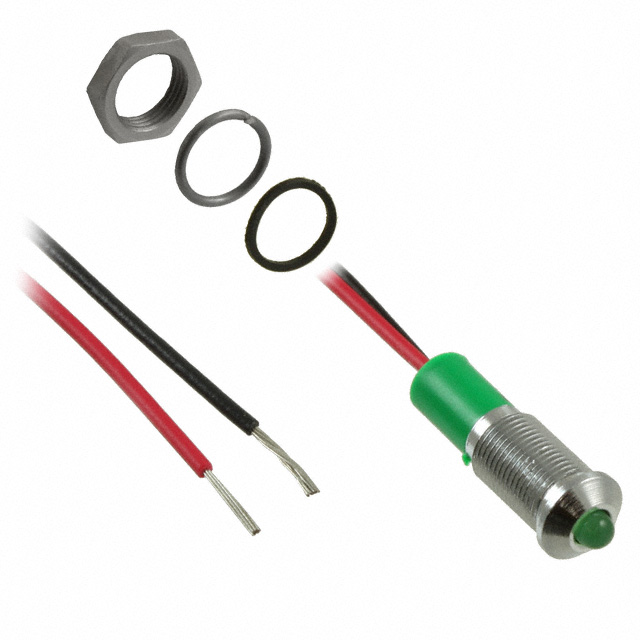

APEM 发光二极管 Q6P3CXXG24E

Q6P3CXXG24E概述


    产品简介




    这款6mm面板安装LED指示灯是专为需要高亮度和耐用性的工业和消费电子应用设计的。该产品采用镀铬黄铜前盖(亮铬、黑铬或磨砂灰)和模压聚碳酸酯后壳,提供多种发光颜色选择,如红、绿、黄、蓝、白和橙色。此外,还有双色LED可供选择,这使得它在不同应用场景下具有广泛的适用性。


    技术参数




    - 最大反向电压: 5V
    - 视场角: 30°至100°(依型号而定)
    - 使用寿命: 100,000小时
    - 扭矩: 4 cNm(依选项而定)
    - 最大面板厚度: 7mm
    - 安装方式: 3mm有色散射环氧镜片或3mm透明超高亮度LED
    - 终端连接: 2.0 x 0.5焊锡脚、引脚或200mm长导线(其他长度可根据要求定制)


    产品特点和优势




    该款6mm面板安装LED指示灯具有以下几个显著特点:
    - 防护等级IP67: 符合EN60529标准,具有优异的防尘和防水能力。
    - 宽温度范围: 塑料后盖的工作和存储温度范围为-30°C至+65°C(-22°F至+149°F),环氧后盖的工作和存储温度范围更广,为-40°C至+85°C(-40°F至+185°F)。
    - 可选安装风格: 包括凸出式、嵌入式和平齐式安装风格。
    - 高亮度和多样化的颜色选择: 提供标准亮度、超高亮度和超级高亮度三种选择,并支持多种颜色组合,以适应不同的照明需求。


    应用案例和使用建议




    该款LED指示灯广泛应用于各种工业控制面板、医疗设备、家用电器和消费电子产品中。例如,在机器视觉系统中,可以使用红色或绿色的LED作为状态指示;在智能家居设备中,可以使用白色或蓝色的LED作为背景照明。

    使用建议:
    - 在设计电路时,确保LED的最大反向电压不超过5V,以防止损坏。
    - 考虑到使用寿命长达100,000小时,可选择低电流驱动,延长使用寿命。
    - 在实际应用中,注意LED的颜色变化受环境条件影响较大,建议进行环境适应性测试。


    兼容性和支持




    该产品支持多种安装方式和引脚配置,如2.0 x 0.5焊锡脚、引脚和导线连接。如果需要定制其他长度的导线,可以联系厂商。同时,厂商还提供IP67密封选项,确保产品在恶劣环境下也能正常工作。对于技术支持和售后服务,您可以直接联系厂商或授权分销商Mouser Electronics。


    常见问题与解决方案




    1. 问:如何选择合适的电压?
    - 答:请参考电气规格表,根据实际应用场景选择合适的电压。如果LED未内置电阻,客户需要自行提供电阻来限制电流。

    2. 问:如何避免因过热导致的LED损坏?
    - 答:确保LED工作在推荐的温度范围内,并保持良好的散热条件。不要超过最大电流的10%,以减少发热并延长寿命。

    3. 问:如何正确焊接LED引脚?
    - 答:使用推荐的焊接温度(300°C)和时间(3秒),确保焊接质量。焊接时需小心处理快接端子。


    总结和推荐




    总体而言,这款6mm面板安装LED指示灯凭借其高亮度、多功能性和优异的防护性能,成为众多应用场景的理想选择。无论是工业控制还是消费电子领域,该产品都能提供可靠且高效的指示和显示功能。如果您正在寻找一款耐用、易于集成的LED指示灯,这款产品无疑是一个值得考虑的选择。强烈推荐用于需要高性能和高可靠性的项目中。

Q6P3CXXG24E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带圆顶
长*宽*高 3mm*3mm*3mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 袋装

Q6P3CXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6P3CXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6P3CXXG24E Q6P3CXXG24E数据手册

Q6P3CXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
