Q16F1CXXW12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带平顶 扩散 白色 焊接安装,面板安装 10mm*10mm*10mm
供应商型号: N-Q16F1CXXW12E
供应商: 云汉优选
标准整包数: 1

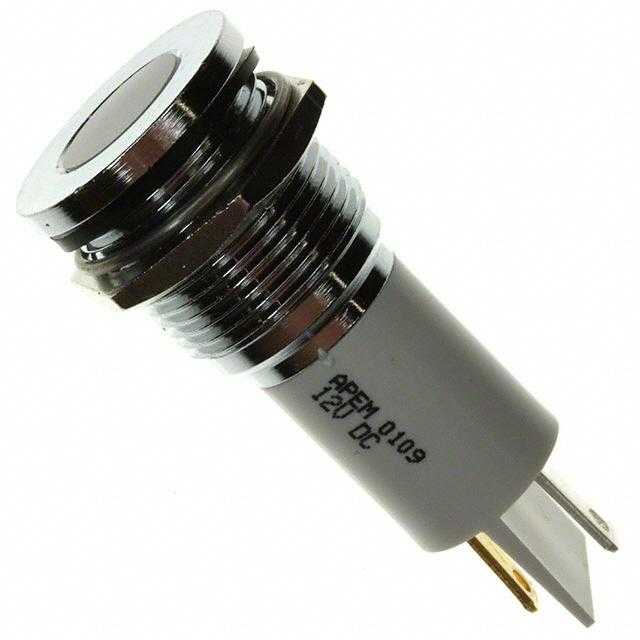

APEM 发光二极管 Q16F1CXXW12E

Q16F1CXXW12E概述

    # Q16 系列 16 毫米面板安装 LED 指示灯技术手册

    1. 产品简介


    Q16 系列 16 毫米面板安装 LED 指示灯是一种高质量的工业级照明解决方案,广泛应用于各种需要清晰可见指示信号的场合。这些指示灯具有不同的颜色和亮度选择,包括标准亮度、超亮(Super Bright)和高亮(Hyper Bright)版本,以满足不同环境下的需求。此外,还可提供定制化的雕刻标志,例如交通信号、车辆控制等领域的特殊标记。这些指示灯适合用于汽车、工业设备、医疗设备及家用电器等多种场景。

    2. 技术参数


    主要技术规格:
    - 尺寸: 直径 16 毫米
    - 工作电压范围:
    - 无电阻型号: 1.8 至 3.3 VDC
    - 6 VDC: 5.4 至 6.6 VDC
    - 12 VDC: 10.8 至 13.2 VDC
    - 24 VDC: 21.6 至 26.4 VDC
    - 28 VDC: 25.2 至 30.8 VDC
    - 110 VAC: 99 至 121 VAC
    - 220 VAC: 207 至 235 VAC
    - 最大反向电压: 5 V
    - 视角范围: 30° 至 100°(取决于具体型号)
    - 使用寿命: 100,000 小时
    - 密封等级选项: IP67 符合 EN60529 标准
    材料与安装:
    - 外壳材料: 镀铬黄铜边框(亮光、黑铬、缎面灰),后部为聚碳酸酯材质
    - 适用面板厚度: 最大 11 毫米
    - 安装方式: 支持焊盘/快接端子、针脚或电线连接

    3. 产品特点和优势


    Q16 系列 LED 指示灯以其卓越的设计和性能脱颖而出:
    - 耐用性强: 符合严格的 IP67 密封标准,在恶劣环境下仍能保持稳定运行。
    - 广泛的适用温度: 后塑料体适应温度范围为 -30°C 至 +65°C,而环氧树脂体则扩展至 -40°C 至 +85°C。
    - 长寿命设计: 100,000 小时以上的使用寿命确保长期可靠服务。
    - 多种颜色选择: 提供红、绿、蓝、白等多种颜色,并可选超亮或高亮版本。

    4. 应用案例和使用建议


    典型应用场景包括但不限于汽车仪表盘、工业自动化控制系统面板以及家用电器状态显示等。建议根据实际操作条件选择合适的电压等级和亮度级别,同时注意正确安装密封件以保障防护性能。
    对于更高电压如 110 VAC 或 220 VAC 的应用场合,推荐使用超亮或高亮型产品以保证足够的光照强度;而对于低电流需求系统,则可以选择带有适当外部电阻的配置来限制电流消耗。

    5. 兼容性和支持


    本系列产品与大多数标准面板接口兼容,并可通过订购时指定所需的电缆长度及连接器类型进行个性化调整。制造商提供全面的技术支持和服务保障,包括产品认证咨询和技术文档下载等服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常点亮 | 检查电源连接是否正确 |
    | 发光强度不足 | 调整供电电压至推荐范围内 |
    | 出现漏光现象 | 确认密封圈安装到位 |

    7. 总结和推荐


    综上所述,Q16 系列 16 毫米面板安装 LED 指示灯凭借其紧凑的设计、出色的性能表现以及灵活多样的配置选项,在众多领域展现出了极高的实用价值。无论是从技术参数还是应用场景来看,它都是一款值得信赖的产品。因此,我们强烈推荐给那些寻求高品质照明解决方案的专业人士和企业用户。

Q16F1CXXW12E参数

参数
视角 100°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 白色
长*宽*高 10mm*10mm*10mm
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

Q16F1CXXW12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q16F1CXXW12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q16F1CXXW12E Q16F1CXXW12E数据手册

Q16F1CXXW12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.9672 ¥ 127.2212
18+ $ 14.2655 ¥ 121.2568
25+ $ 13.3314 ¥ 113.3169
库存: 42
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 1017.76
