QS81XXG24

产品分类: 发光二极管
厂牌: APEM

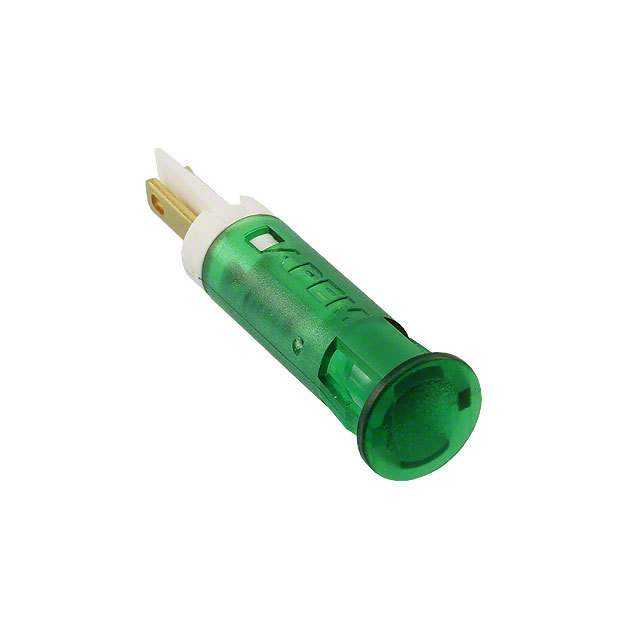

产品描述: APEM 绿色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: BN-QS81XXG24
供应商: 海外现货
标准整包数: 1

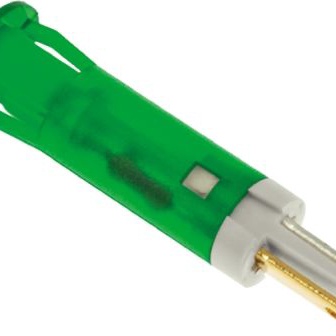

APEM 发光二极管 QS81XXG24

QS81XXG24概述

    QS系列面板安装LED指示灯技术手册

    产品简介


    QS系列是专为面板安装设计的LED指示灯。它们具有多种直径尺寸(6mm、8mm、10mm和12mm),并且无需额外硬件即可实现前面板卡扣式安装。这些指示灯提供标准亮度散射LED和高亮度LED两种选择,适合在不同光照条件下使用。QS系列特别适用于需要视觉指示的应用场景,例如工业自动化、医疗器械、智能家居等领域。

    技术参数


    - 尺寸:6mm、8mm、10mm和12mm
    - 安装方式:前面板卡扣式安装,无需额外硬件
    - 工作温度范围:-30°C至+65°C(-22°F至+149°F)
    - 最大反向电压:5V
    - 寿命:100,000小时
    - 最大面板厚度:0.8mm至1.6mm
    - 材料:注塑聚碳酸酯
    - 电气规格:
    - 工作电压范围(最小至最大):02(无电阻器)、2.1V至3.3VDC、6VDC、12VDC、24VDC、28VDC
    - 工作电流(典型):20mA
    - 额定电流范围(可选):6mA、3mA

    产品特点和优势


    1. 无额外硬件安装:卡扣式安装使得安装过程更加简便快捷,节省时间和成本。
    2. 多规格尺寸选择:适应各种面板开孔尺寸,增加安装灵活性。
    3. 高亮度和散射LED:根据应用场景的不同选择合适的LED类型,确保在任何光照条件下都能清晰可见。
    4. 宽泛的工作温度范围:能在极端环境下保持稳定的性能。
    5. 长寿命设计:100,000小时的使用寿命确保长期稳定运行。

    应用案例和使用建议


    - 工业自动化控制台:高亮度LED适用于控制台和监控系统,在白天也能保证指示信号的清晰可见。
    - 智能家居控制面板:使用标准亮度LED可以减少功耗,适用于家用电器的控制面板。
    - 医疗器械操作面板:在医疗设备上使用时,高亮度LED可以在光线较暗的环境中提供足够的照明,确保操作准确。
    使用建议:
    - 在选择LED指示灯时,应考虑具体的应用场景和光照条件,以便选择合适的LED类型。
    - 确保工作电压不超过额定值的10%,以延长使用寿命。
    - 为了确保正确的电流,需要客户自行提供所需的电阻器。

    兼容性和支持


    - QS系列LED指示灯与其他面板安装标准兼容,易于集成到现有的系统中。
    - 厂商提供全面的技术支持和维护服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - Q: 如何选择合适的电阻器?
    - A: 用户需要根据所选LED的工作电流和额定电压来计算合适的电阻值。
    - Q: 如何安装LED指示灯?
    - A: 使用卡扣式安装方法,直接将LED指示灯插入预先钻好的面板孔中。
    - Q: 如何处理高亮度LED发热问题?
    - A: 采用适当的散热措施,如增加散热片或使用具有良好散热性能的材料。

    总结和推荐


    QS系列面板安装LED指示灯以其多样化的设计和卓越的功能,满足了多种应用场景的需求。其无需额外硬件的安装方式、宽泛的工作温度范围以及长寿命设计,使其在市场上具备极强的竞争力。因此,强烈推荐使用QS系列LED指示灯作为各种面板安装的理想选择。

QS81XXG24参数

参数
测试电流 -
显示颜色 绿色
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXG24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXG24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXG24 QS81XXG24数据手册

QS81XXG24封装设计

查看详情并下载
Symbol
Footprint
3D Model
