QS101XXW12

产品分类: 发光二极管
厂牌: APEM

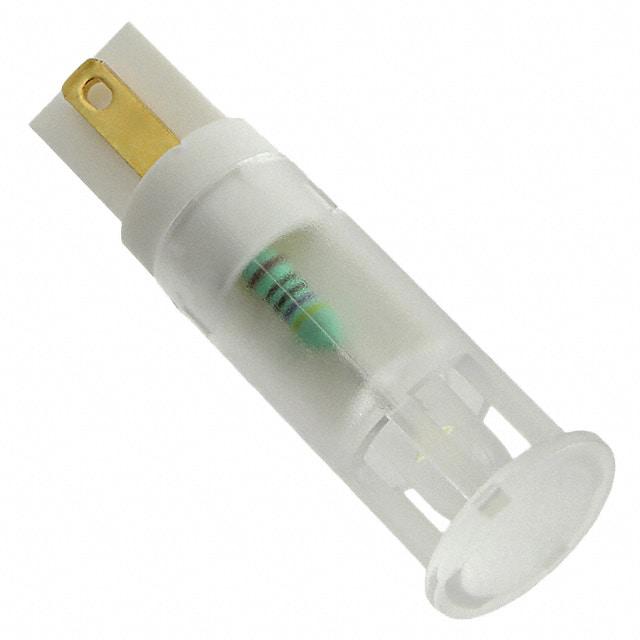

产品描述: APEM 白色LED面板指示灯, 12V 直流, 20mA, 10mm安装孔径
供应商型号: 7864129
供应商: 海外现货
标准整包数: 1

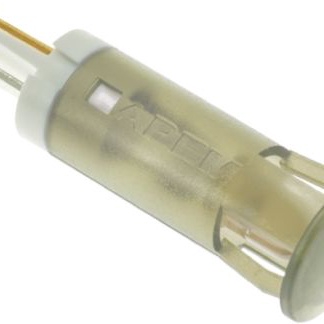

APEM 发光二极管 QS101XXW12

QS101XXW12概述


    产品简介


    QS系列是一款专为前板安装设计的LED指示灯,适用于广泛的工业和消费电子应用。该系列提供多种直径(6 mm, 8 mm, 10 mm 和 12 mm)的切割孔尺寸,可通过前面板快速安装,无需额外的硬件。提供标准亮度散射LED和高亮度LED两种选择,适用于日光条件下查看。产品广泛应用于控制面板、机械设备和仪器仪表等领域。

    技术参数


    - 操作温度范围: -30 °C 至 +65 °C (-22 °F 至 +149 °F)
    - 最大反向电压: 5 V
    - 寿命预期: 100,000 小时
    - 最大面板厚度: 0.8 至 1.6 mm
    - 安装方式: 前面板快装
    - 外壳材料: 聚碳酸酯
    - 电气规格:
    - 02 (无电阻器): 2.1 至 3.3 VDC, 20 mA 最大
    - 6 VDC: 5.4 至 6.6 VDC, 20 mA
    - 12 VDC: 10.8 至 13.2 VDC, 20 mA
    - 24 VDC: 21.6 至 26.4 VDC, 20 mA
    - 28 VDC: 25.2 至 30.8 VDC, 20 mA
    - 110 VAC (QS6 不适用): 99 至 110 VAC, 6 mA
    - 220 VAC (QS6 不适用): 207 至 253 VAC, 3 mA

    产品特点和优势


    QS系列LED指示灯具有多种优势:
    - 易于安装: 快速安装,无需额外的硬件,简化装配过程。
    - 高可靠性: 寿命长达10万小时,确保长期稳定运行。
    - 多功能性: 提供多种颜色和亮度选项,满足不同应用需求。
    - 环保材料: 使用聚碳酸酯外壳,耐高温且耐用。
    - 兼容性强: 适合各种电压输入,包括交流和直流电源。

    应用案例和使用建议


    应用案例:
    - 在机械设备的控制面板上使用,用于状态指示。
    - 在汽车仪表盘中作为信号灯,提供清晰的视觉反馈。
    - 在家用电器的控制面板上,提供易于识别的状态显示。
    使用建议:
    - 为了延长LED寿命,请确保操作电压不超过规定值的10%。
    - 若需要更高的亮度,请选用高亮度型号(如Hyper Bright)。
    - 对于特定的应用场景(如220 VAC),请咨询制造商获取更详细的技术指导。

    兼容性和支持


    QS系列LED指示灯具有广泛的兼容性,适用于大多数标准面板安装应用。制造商提供了详尽的技术支持和维护服务,用户可以随时联系制造商获取产品安装、配置及维修方面的帮助。

    常见问题与解决方案


    问题1: LED指示灯无法点亮。
    - 解决方案: 检查电源连接是否正确,确保电压在规定的范围内。

    问题2: LED指示灯亮度不足。
    - 解决方案: 更换为高亮度型号(如Hyper Bright),并确认操作电流在建议范围内。

    问题3: 面板安装不稳固。
    - 解决方案: 确认所选型号的安装尺寸是否匹配,检查安装孔的精度。

    总结和推荐


    综上所述,QS系列LED指示灯以其易于安装、高可靠性和多功能性在市场上脱颖而出。特别是在需要精确状态指示的应用场合,该系列产品无疑是理想的选择。因此,强烈推荐此款产品给需要高性能LED指示灯的应用领域。

QS101XXW12参数

参数
测试电流 -
显示颜色 白色
视角 30°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 28.2mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS101XXW12厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS101XXW12数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS101XXW12 QS101XXW12数据手册

QS101XXW12封装设计

查看详情并下载
Symbol
Footprint
3D Model
