首页  >  产品百科  >  QS81XXO24

QS81XXO24

产品分类: 发光二极管
厂牌: APEM

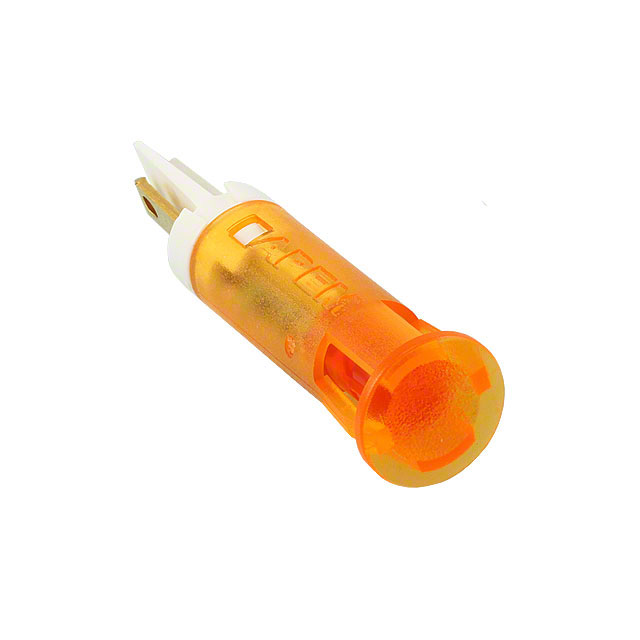

产品描述: APEM 橙色LED面板指示灯, 24V 直流, 20mA, 8mm安装孔径
供应商型号: 7863690
供应商: 海外现货
标准整包数: 1

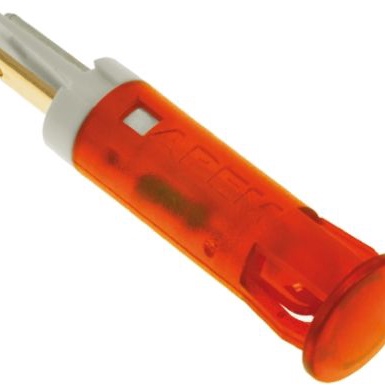

APEM 发光二极管 QS81XXO24

QS81XXO24概述

    QS-Series Snap-in Panel Mount LED Indicators

    1. 产品简介


    QS-Series Snap-in Panel Mount LED Indicators 是由APEM公司生产的系列面板安装式LED指示灯。该系列产品主要包括标准亮度LED和高亮度LED,适用于多种电压环境(直流2V至交流220V)。这些指示灯广泛应用于工业自动化、仪表盘、控制面板等领域,用于显示状态和警告信息。

    2. 技术参数


    以下是该系列产品的一些关键技术参数:
    | 颜色 | 标准亮度 (mcd) | 前向电压 (V) | 高亮度 (mcd) | 前向电压 (V) | 操作电压范围 (VDC) | 工作电流 (mA) |

    | 红色 | 25 | 2.0 | 6000 | 2.2 | 2.0 至 2.5 | 20 |
    | 绿色 | 20 | 2.2 | 1200 | 3.3 | 10.8 至 13.2 | 20 |
    | 黄色 | 20 | 2.1 | 380 | 2.0 | 21.6 至 26.4 | 20 |
    | 蓝色 | 800 | 3.3 | 1600 | 3.3 | 25.2 至 30.8 | 20 |
    | 橙色 | 30 | 2.0 | 4100 | 2.2 | 99 至 110 | 6 |
    | 白色 (透明) | 1200 | 3.3 | 2500 | 3.3 | 207 至 253 | 3 |
    其他技术规格包括:
    - 切口尺寸:6mm、8mm、10mm 和 12mmØ
    - 可通过面板插接固定,无需额外硬件
    - 彩色扩散平透镜
    - 逆向电压最大值:5V
    - 视角:标准LED为30°,高亮度LED为45°
    - 使用寿命:100,000小时
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度:-40°C 至 +100°C
    - 面板厚度:0.8mm 至 1.6mm
    - 透镜材质:聚碳酸酯 (UL94V-0)
    - 外壳材质:聚碳酸酯 (UL94V-0)
    - 端子材料:金镀/银镀、黄铜
    - 线缆材质:PVC (UL1061)

    3. 产品特点和优势


    QS-Series Snap-in Panel Mount LED Indicators 的显著特点是其多样的颜色选项、宽泛的操作电压范围以及易于安装的特点。此外,高亮度LED版本适合日光条件下观看,提高了在各种环境下的可见性。其坚固耐用的设计使其能够适应广泛的工业应用,如工厂自动化系统、监控系统和医疗设备等。产品采用先进的LED技术和高质量材料制造,确保了卓越的可靠性和长寿命。

    4. 应用案例和使用建议


    在工厂自动化系统中,QS-Series Snap-in Panel Mount LED Indicators 用于指示设备的状态和警报信号。例如,在生产线上,它们可以显示机器是否正在运行、是否需要维护或者是否有故障发生。为了优化使用效果,建议根据实际电压需求选择合适的LED类型(标准亮度或高亮度),并确保正确连接极性以避免损坏。

    5. 兼容性和支持


    该系列产品具有广泛的兼容性,适用于多种电压和电流要求的应用。APEM公司提供全面的技术支持和售后服务,包括产品咨询、定制设计和维护服务。客户可以通过公司官网获得详细的产品信息和支持资源。

    6. 常见问题与解决方案


    - Q: 需要外接电阻吗?
    - A: 对于非无阻型产品,需要根据所需工作电流添加合适的外部电阻。对于无阻型产品(02型号),需要注意前向电压。
    - Q: 如何正确识别极性?
    - A: 金镀端子表示阳极(+),银镀端子表示阴极(-)。红色电线表示阳极(+),黑色电线表示阴极(-)。
    - Q: 如何处理焊接快插端子?
    - A: 在焊接时务必小心,以免损坏端子。

    7. 总结和推荐


    总体而言,QS-Series Snap-in Panel Mount LED Indicators 是一款高性能、多功能的LED指示灯,适用于各种工业应用。其优良的设计、耐用的材料以及广泛的操作范围使其在市场上具备很强的竞争力。强烈推荐使用这款产品,尤其是在需要可靠状态指示的场合。

QS81XXO24参数

参数
视角 30°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 橙色
长*宽*高 28mm(长度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

QS81XXO24厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

QS81XXO24数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM QS81XXO24 QS81XXO24数据手册

QS81XXO24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 47.601
25+ ¥ 46.1691
50+ ¥ 43.8264
100+ ¥ 42.8704
400+ ¥ 41.9675
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.6
