Q6F1BXXG24E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 24V 圆形,带平顶 扩散 绿色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: 2494741
供应商: 海外现货
标准整包数: 1

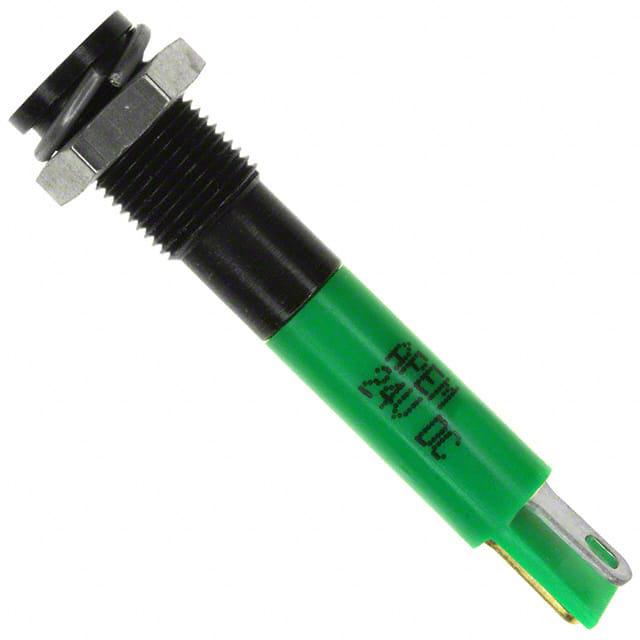

APEM 发光二极管 Q6F1BXXG24E

Q6F1BXXG24E概述


    产品简介




    本次介绍的是型号为Q6系列的LED指示灯,这是一种常见的面板安装式LED指示灯,广泛应用于各种控制面板、仪器仪表和工业设备中。Q6系列提供了多种颜色选项,包括红色、绿色、黄色、蓝色、白色和橙色,用户可以根据具体需求选择合适的颜色。此外,Q6系列还提供双色LED,可以通过改变电压极性来实现颜色变化。


    技术参数




    - 最大反向电压:5V
    - 视场角:30°至100°(根据型号不同而有所不同)
    - 寿命:100,000小时
    - 扭矩:4 cNm(根据选项不同而有所差异)
    - 最大面板厚度:7mm
    - 电学参数:
    - 操作电压范围:1.8V至3.3V(无电阻)
    - 额定电流:20mA
    - 其他电压支持:6VDC、12VDC、24VDC、28VDC

    - 光度参数(典型值):
    - 红色:HE型(标准)为40mcd,超亮型为3,700mcd
    - 绿色:HE型(标准)为50mcd,超亮型为2,000mcd
    - 黄色:HE型(标准)为30mcd,超亮型为1,200mcd
    - 蓝色:HE型(标准)为1,200mcd,超亮型为1,600mcd
    - 白色:HE型(标准)为1,200mcd,超亮型为1,200mcd
    - 橙色:HE型(标准)为60mcd,超亮型为4,500mcd


    产品特点和优势




    - IP67密封等级:符合EN60529标准,具有出色的防水和防尘能力,适用于严苛的工业环境。
    - 温度范围:后塑料壳体-30°C至+65°C,后环氧壳体-40°C至+85°C,适应广泛的环境温度条件。
    - 多种颜色和亮度:提供不同颜色和亮度的LED选项,满足不同的视觉效果需求。
    - 安装方式多样:可以采用显眼、凹入和齐平等多种方式安装,适用范围广。


    应用案例和使用建议




    应用案例

    - 工业自动化设备:在自动化生产线中用于显示设备状态或报警信号。
    - 医疗设备:在医疗监护仪上用于显示关键生命指标。
    - 家用电器:在家电控制面板上用于显示操作状态或故障警报。

    使用建议

    - 在选择LED颜色时,考虑到环境光线强度,确保在不同光照条件下都能清晰可见。
    - 使用前需确认连接电路正确,以避免反向电压过高导致损坏。
    - 对于需要高可靠性的应用,建议使用超亮LED选项,以确保长时间稳定运行。


    兼容性和支持




    Q6系列LED指示灯与其他电子元件和设备的兼容性良好。制造商提供全面的技术支持和服务,确保用户能够顺利集成并使用这些产品。此外,对于特殊要求的应用,用户还可以联系制造商定制特定电压的LED。


    常见问题与解决方案




    - Q:如何选择正确的LED亮度?
    - A:根据具体应用场景的需求选择合适亮度的LED。例如,在光线较暗的环境中,可以选择超亮型LED以提高可见度。

    - Q:如何判断LED是否正常工作?
    - A:通过外观检查和功能测试来确认LED的工作状态。如果发现异常,请检查连接线路和电源电压。

    - Q:如何更换LED指示灯?
    - A:先关闭相关电源,然后按照安装说明拆除旧LED并替换为新的LED。务必注意焊接时温度不要超过300°C,并保持不超过3秒。


    总结和推荐




    Q6系列LED指示灯是一款高性能且多功能的产品,广泛应用于各个行业。其出色的防水防尘能力和宽泛的操作温度范围使其成为严苛环境下工作的理想选择。多种颜色和亮度选项的提供使得用户可以根据具体需求进行灵活配置。总的来说,Q6系列LED指示灯是值得信赖和推荐的产品。

Q6F1BXXG24E参数

参数
波长 -
测试电流 -
显示颜色 绿色
视角 100°
透镜类型 扩散
Vf-正向电压 24V
透镜形状 圆形,带平顶
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q6F1BXXG24E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F1BXXG24E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F1BXXG24E Q6F1BXXG24E数据手册

Q6F1BXXG24E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 97.9776
5+ ¥ 94.0585
10+ ¥ 87.788
20+ ¥ 86.2203
50+ ¥ 86.2203
库存: 118
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.97
