Q6F1BXXR12E

产品分类: 发光二极管
厂牌: APEM
产品描述: 100° 12V 圆形,带平顶 扩散 红色 焊接安装,面板安装 3mm*3mm*3mm
供应商型号: 679-1445-ND
供应商: Digi-Key
标准整包数: 1
APEM 发光二极管 Q6F1BXXR12E

Q6F1BXXR12E概述


    产品简介

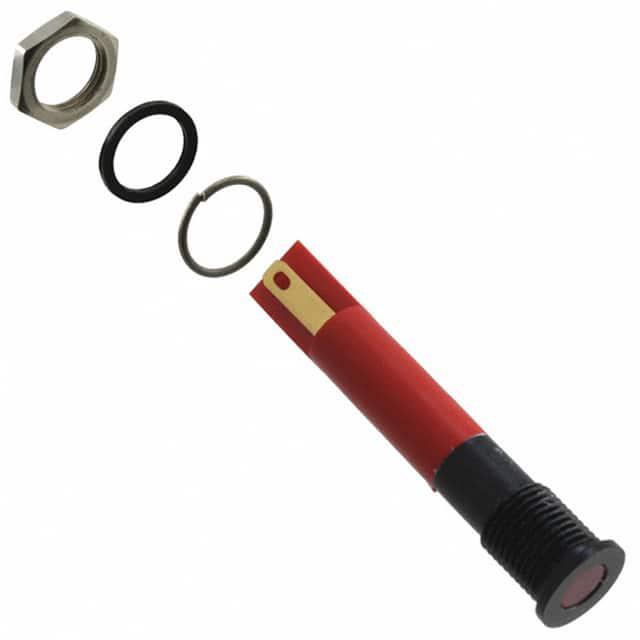

    APEM的Q系列6mm面板安装式LED指示灯是一种多功能的电子元器件,适用于各种工业控制面板和仪表盘的设计。该系列产品采用了3mm彩色环氧透镜或3mm水清超级亮LED,可以提供不同的发光颜色和亮度等级。其独特的特点是可选的凸起、内陷和平齐的前挡板样式,使其适用于多种应用场景。

    技术参数


    - 电压范围: 2VDC至28VDC
    - 工作电流: 最大20mA
    - 反向电压: 最大5V
    - 视角: 30°至100°(取决于型号)
    - 寿命: 100,000小时
    - 工作温度范围: -40°C至+85°C(工作和存储)
    - 最大扭矩: 4cNm
    - 面板开孔尺寸: 直径6.00mm(±0.15mm)

    产品特点和优势


    1. 多种颜色选择: 支持红、绿、黄、蓝、白等多种颜色,满足不同应用需求。
    2. 高亮度选项: 超级亮LED和超亮LED提供更高的光强度,适用于需要高可见度的应用。
    3. 防水防尘: 可选IP67密封选项,确保在恶劣环境中稳定工作。
    4. 多样的安装方式: 提供焊接引脚、针脚和电线终端,便于灵活安装。
    5. 突出的设计: 提供凸起、内陷和平齐前挡板样式,以适应不同的设计要求。

    应用案例和使用建议


    Q系列LED指示灯广泛应用于工业控制、仪表盘、消费电子和医疗设备等领域。例如,在工业自动化系统中,这些LED可以用于状态指示,如机器运行状态、故障报警等。
    使用建议:
    - 在选择LED时,根据具体应用场景和照明需求选择合适的颜色和亮度等级。
    - 确保电路中加入适当的电阻,以避免过流导致的损坏。
    - 在极端温度下使用时,建议进行温控设计以保证LED的正常工作。

    兼容性和支持


    Q系列LED指示灯可与其他标准电气元件兼容,易于集成到现有系统中。厂商提供了详尽的技术支持和售后服务,包括详细的安装指南和技术文档,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: LED寿命短
    - 解决方案: 检查是否超过了最大反向电压,或者是否有过流情况发生。确保使用适当的驱动电流和适当的电源电压。

    - 问题: 发光强度不足
    - 解决方案: 检查供电电压是否在指定范围内,或者是否有适当的电流限制电阻。

    总结和推荐


    Q系列6mm面板安装式LED指示灯是一款设计精良、功能齐全的产品,适用于多种应用场合。其独特的设计、丰富的配置选项和强大的技术支持使其在市场上具有很强的竞争力。总体而言,我们强烈推荐这款产品给那些寻求高品质、高性能LED指示灯的工程师和设计师们。

Q6F1BXXR12E参数

参数
测试电流 -
显示颜色 红色
视角 100°
透镜类型 扩散
Vf-正向电压 12V
透镜形状 圆形,带平顶
波长 -
长*宽*高 3mm*3mm*3mm
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q6F1BXXR12E厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Q6F1BXXR12E数据手册

厂牌 PDF简要描述 下载
APEM 发光二极管 APEM Q6F1BXXR12E Q6F1BXXR12E数据手册

Q6F1BXXR12E封装设计

查看详情并下载
Symbol
Footprint
3D Model
